基於 FANUC 係統的刀具壽命管理應用

2020-5-27 來源：沈陽機床成套設備有限責任公司作者：付柄智

1、引言

本文闡述了在配置 FANUC 0i-TD 數控係統數控車床中刀具壽命管理的應用，主要介紹一下參數的設置及調整技巧。供大家參考。

2 、畫麵顯示

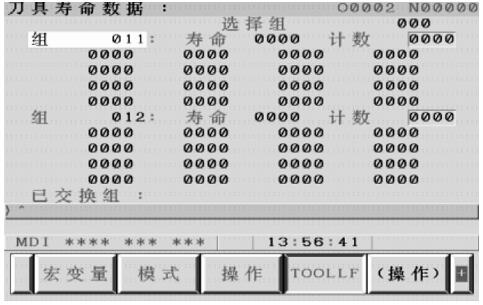

在係統按鍵盤上找到 offset/setting 鍵按下後按擴展鍵找到 TOOLLF 按下對應軟件鍵進入刀具壽命管理畫麵。如（圖 1）所示。

圖 1

圖 1 中“計數”處是記錄當前組所屬的刀具當前使用過的壽命值（次數或者時間），一般當前壽命值不會大於設置的壽命值，隻有 NC 係統收到一個（M02 或 M30）當前壽命值才加 1，而不管在加工程序中該組刀具被調用過多少次。“計數”處也可以直接對壽命值進行預置或根據刀具實際磨損情況進行修改預置值。修改方法：按“操作”鍵，將黃色光標移到相對應的壽命組，直接輸入你判斷的壽命值（次數或時間）後按“輸入”鍵設置，對應的壽命預置值即可添加在“計數”欄中。當“計數”欄中的值等於該組刀具的總壽命值預置值時，NC 係統會通知本組中最後一把刀壽命結束，此時刀具更換信號 F64#0 接通。此信號要通過 PMC 輸出報警並編製報警文本使其通知顯示在屏幕上。

3、參數設置

8132#0=1 使用刀具壽命管理功能

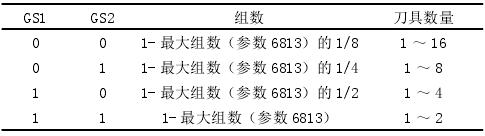

6800#0=GS1，#1=GS2 設定可以登錄的組數和每 1 組的

刀具數量的組合。具體設置如（表 1）。

6800#2=0 按照次數予以指定

6800#2=1 按照時間予以指定

4、使用方法

刀具壽命指定的最大值為 4300 分鍾或者 9999次。

下麵以配置 FANUC 0i-TD 數控係統數控車床為例介紹刀具壽命管裏的具體使用方法。

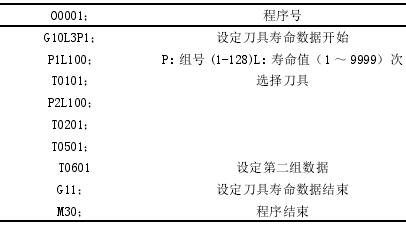

（1）增加設定，設定有兩種方式，第一是在圖 1 所示的界麵，直接操作輸入刀具組和壽命值。第二執行程序錄入，例如表 2。

在用二種方式進行分組時，指令刀具的格式為TXXXX，前兩位為刀具號，後兩位為刀具偏置號，同一個刀具號可以帶多個刀偏，執行後即可在刀具管理畫（即在刀具分組畫麵）顯示壽命值和所屬刀具。

根據表 2 程序設定，第一組隻有一把刀，即第一壽命組中總壽命值就是 1×100=100，當在程序中隻調用一次該組刀具時，數控係統默認為刀具為 T0101，直到該組的計數壽命達到 100 時刀具 T01 壽命終止報警輸出，此時需要更換新刀具後清 0 計數欄的值才能消除報警繼續加工。第二組有三把刀，由於壽命預置值為 100 所以每把刀的壽命為 100，整個組的壽命為 3×100=300；當調用第二組的刀具進行壽命管理時，是按順序執行，首先用第一把刀T0201，此時T值F26的輸出值為2；當壽命計數達到100時，再進行該組調用時，係統T值F26的輸出值為5，執行換刀，依次類推直到該組第三把刀的壽命終止。係統發出壽命結束通知，操作同第一組即可重新進行壽命管理在實際使用中舉例如下：

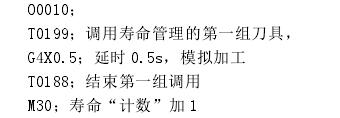

注意：需要在換刀子程序中再次執行 M06 才能正確計數，上述程序的 M06 作用是調用子程序。Fanuc 係統為了區別 M 係列的刀具壽命管理，T 係列係統的調用格式為 Txx99 開始，Txx88 結束，其中 xx 就是調用需要進行壽命計數的組號。舉例如下：

（2）刪除設定，程序執行完成後，第 1 組和第二組數據歸零，刪除完成。舉例如下：

M30；程序結束

注意：刀具壽命管理在 FANUC 0i 係列中是標配功能，在 31i 及以上係列為選配功能，請需要使用此功能在係統選型時注意選擇。

5、結語

刀具壽命管理可以說是機床的必備功能，可以在機械加工過程中保證最優化的使用刀具，最大化的保證加工質量。
