3-PUU 並聯機構激光平麵切割機數控係統的研究

2020-5-16 來源：廣西科技大學江蘇海德威激光發展作者：丁偉張宏獻吳德林

摘要：基於 3-PUU 並聯機構，利用運動學反解原理推導出一種簡單的運動控製算法。采用PC+SMC6490 運動控製器的開放式數控係統結構，並用 Visual B6.0 作為上位機軟件開發工具，研究並開發出平麵激光切割機數控係統。經過實際應用，證明算法正確可行，控製係統滿足激光切割對效率及精度的要求。

關鍵詞： 並聯機構；激光切割機；運動學反解；開放式；數控係統

0 引言

近年來,不鏽鋼板材由於耐腐蝕性好，且具有較高的強度、韌性和加工塑性，在航空航天、醫療器械、核工業、機械儀表，以及煤礦機械設備中得到越來越廣泛的應用。激光切割由於具有熱影響區麵積小，切口窄等優點，是不鏽鋼板材切割的首選方法。但是傳統激光平麵切割機床從結構上看，屬於龍門式串聯型直角坐標機床，結構相對複雜、剛度較低、運動慣量大、有運動累積誤差，無法滿足高速、高精度的要求。並聯機構的結構相對簡單，同時具有高剛性、高速度、高加速度、高精度、高柔性、高靈活性、無累積誤差的優點，非常適合激光切割的要求。本文提出將並聯機構應用於激光切割，並設計一種更經濟、更開放的控製係統有著積極的意義。

1、機械結構

並聯機構的種類很多，但是相對於多自由度而言，少自由度並聯機構具有結構簡單、造價低、靈活性高等特點，因此，少自由度並聯機構具有更實際的應用價值，出現了各種不同的三自由並聯機構。如3-PRPU 三平動並聯機構、3-SPS-S 空間三轉動並聯機構、3-PUU 平動並聯機構等。其中 3-PUU 並聯機構結構相對簡單，可以滿足激光平麵切割的要求。采用圖 1 的 3-PUU 並聯機構，每一個傳動鏈由1 個移動副（P），2 個轉動副（U）組成，3 條導軌成等邊三角形垂直布置，電機帶動 3 個滑塊上下運動，通過 12 個虎克鉸鏈和 3 個平行四邊形機構，帶動動平台實現三維平動，激光切割頭安裝在動平台上，從而完成平麵切割加工。

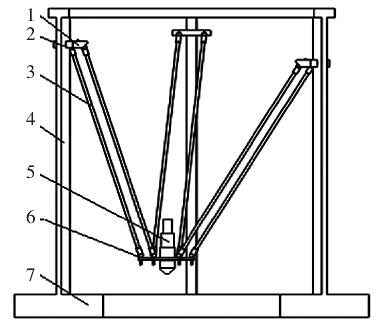

圖 1 3-PUU 並聯機構示意圖

1. 滑塊 2. 虎克鉸鏈 3. 連杆 4. 導軌 5. 激光切割頭 6. 動平台 7. 定平台

2、數控係統的硬件結構及控製原理

由於 3-PUU 並聯機構動平台的運動是通過 3個滑塊的移動來實現的，需要同時控製 3 個驅動電機。因此，采用 SMC6490 運動控製器+工業 PC 機為硬件基礎開發數控係統，SMC6490 運動控製器是基於10/100M 以太網的通用型獨立式四軸運動控製器，結合 PC 機豐富的軟硬件資源，人機界麵美觀，開放性好。

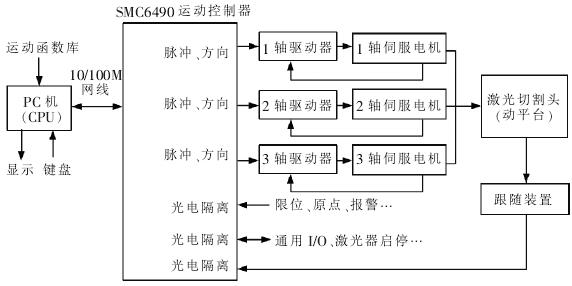

平麵激光切割機，除了要求高效、高可靠性、高精度外，還應具有較高的性價比，采用半閉環伺服數控係統，硬件構成如圖 2 所示。用 3 個交流伺服電機作為驅動電機，控製動平台運動；SMC6490 運動控製器通過網線接收 PC 機發出的控製指令，並承擔加工控製所需的實時任務，如多軸插補、發送電機驅動器的脈衝和方向信號、激光開啟關閉信號、處理跟隨信號以及其他 I/O 開關量信號等，同時將工作狀態反饋給 PC 機； PC 機則處理非實時部分，如人機對話、界麵管理、複雜的算法、參數設置等，同時通過調用運動控製器函數庫裏的函數向運動控製器發送指令。該數控係統的優點是結構簡單、開放性好，可以滿足高精度、高速度的激光切割加工的要求。

圖 2 數控係統的硬件結構

3、算法及軟件設計

3-PUU 並聯機構不同於傳統機床的直角坐標結構，不能像傳統機床那樣直接控製 X、Y、Z 軸的運動，也不能直接使用通用的 ISO 代碼進行控製，因此3-PUU 並聯機構的運動控製算法及軟件設計成了該數控係統的關鍵。

（1）運動控製算法

3-PUU 並聯機構的最終控製對象為動平台，其運動可以看成是在 XYZ 直角坐標係內的三維平動，而電機所驅動滑塊是在垂直於底麵的 3 個導軌上滑動，如何建立二者之間的聯係是該算法的主要任務。如圖 3 所示，將 3-PUU 並聯機構進行了簡化，1、2、3 軸分別為 3 根導軌的橫截麵中心線，以 O 為原點建立機床（定平台）坐標係，以 O1為原點建立動平台坐標係，3 個滑塊分別看成 3 個點，雙連杆簡化為單連杆。

平麵激光切割機要能加工高質量的產品，其切割頭在切割運動中必須始終與工件保持一定的法向距離，也就是隨動裝置。那麽在加工過程中動平台則需要能延 Z 軸做直線運動和平行於 XY 平麵做插補運動。延 Z 軸做直線運動隻需將隨動信號控製 3 個滑塊同步運動就可以了，因此重點要研究動平台上做平行於 XY 平麵插補運動時，3 個滑塊的運動狀態。采用運動學反解的原理，假設動平台在某一高度做平動時，其平麵與 1、2、3 軸分別有交點 A、B、C 為定點，此時滑塊的位置分別為 A2、B2、C2，為動點，求出其在每個插補點坐標變化量則可反映滑塊的運動。

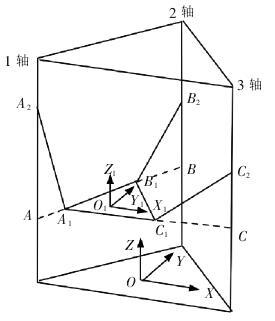

圖3 3-PUU 並聯機構運動簡圖

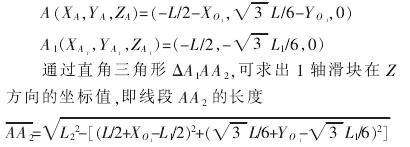

下麵以 1 軸為例，分析其滑塊的運動：設定平台三角形邊長為 L，動平台三角形邊長為 L1，連杆長度為 L2，動平台坐標係原點 O1在機床坐標係的坐標值為 XO、YO、ZO，可以求出 A、A1 兩點在動平台坐標係中坐標

同樣的方法可以求出 2、3 軸滑塊在 Z 方向的坐標值，假設動平台的運動軌跡經粗插補後得到若幹插補數據點，進而得到相鄰兩插補點間的 A2、B2、C2三點在 Z 方向的變化量。再將隨動信號疊加，從而確定了動平台在在某一高度進行平麵輪廓切割運動時，3 個滑塊直線運動。

（2）軟件設計

數控係統上位機軟件采用 Visual B6.0 作為軟件開發工具，利用 SMC6480 運動控製器內容豐富的函數庫，隻需要調用庫內相應的函數，即可對複雜的運動與 I/O 開關量的進行控製。使人機聯係變得簡單、直觀。由於係統工作的實時任務由SMC6480 運動控製器承擔，因此上位機軟件結構采用較為簡單的前後台結構。

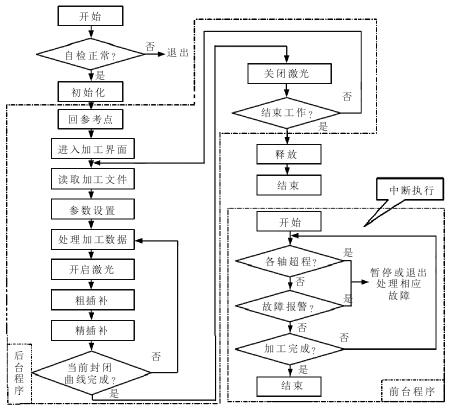

如圖 4 所示，後台程序為主程序，由初始化、回參考點、讀入並顯示圖形、數據處理、激光器啟停、循環加工等幾個部分組成；前台程序是一個定時中斷服務程序，在初始化後啟動該程序，定時掃描運動控製器的各 I/O 端口，發現有超程、故障報警等信號時，暫停或退出主程序，並提示報警信息。

圖 4 上位機軟件結構

由於並聯機構動平台的插補控製不能由步進電機直接控製，必須先對動平台的運動曲線進行粗插補，經過前述反解的算法得到各運動滑塊的插補增量，再通過 SMC6480 運動控製器的多軸連續插補函數控製伺服電機運動。因此，係統軟件必須將原始圖形數據經粗插補並轉換成各運動滑塊的插補增量，形成最終的加工數據。

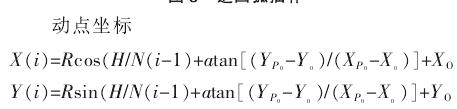

以逆圓弧插補為例，如圖 5 所示： R 為圓弧半徑，H 為圓弧弧度，XO、YO為圓心坐標， XP、YP為起點坐標；X（i）、Y（i）為動平台坐標原點, ΔABC 為定平台，N 為插補次數。

圖 5 逆圓弧插補

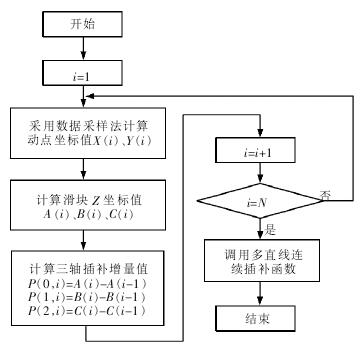

其插補子程序流程圖如圖 6 所示。

每一段曲線必須先完成所有插補點的計算，並轉換為運動軸的增量值，用二維數組 P（i，j）記錄，才能調用多直線連續插補函數 SMCVectMoveMultiLineN控製激光切割頭從起點運動到終點，下位機（運動控製器）對機床進行位置控製的同時，上位機又在進行下一段曲線的粗插補和增量計算了。

圖 6 圓弧插補子程序流程圖

4、結語

采用 3-PUU 並聯機構通過運動學反解的算法，並配合 PC+運動控製器的開放式控製係統對算法的實現，應用在平麵激光切割機上完全可行，滿足效率及精度的要求。以此為基礎，還可以將該研究成果應用在類似有三維平動、輕載荷要求的設備上、具有廣闊的實用前景。
