巧用宏程序對拋物線曲麵編程

2018-9-7 來源：江蘇省聯合職業技術學院無錫交通分院機械工作者：薑愛國

摘要:對數控車床的零件進行編程，是我們完成自動加工的前提。在編程技術日益發展的今天，宏程序的運用，變量的設定，是對複雜零件編程不可或缺的重要工具。

關鍵詞:宏程序;自動編程;拋物線;基點坐標;變量

經常有複雜曲線所構成的非圓曲麵(如:橢圓曲線、拋物線、雙曲線等)零件，其加工質量往往成為生產製造的關鍵。

非圓曲線形狀的工件在數控車削中屬於較複雜的零件類別，一般運用直線擬合法來進行加工。而此類方法的特點是根據零件圖紙的形狀誤差要求，把曲線用許多小段的直線來代替，根據零件圖紙的形狀誤差，如果精度要求高，直線的段數就多，雖然可以憑借CAD軟件來計算節點的坐標，但是節點太多也導致了加工中的不方便，如果能巧妙運用宏程序，則可以方便簡潔地進行編程，從而提高加工效率。

一、解讀宏程序

在一般的程序編製中程序地址下的字為常量，而宏程序則采用變量編程它是利用對變量賦值、表達式、邏輯運算、條件判斷等來描述零件加工過程的指令的集合;既可以寫人主程序，也可以獨立編寫成子程序，供主程序調用，我們把這種程序叫宏程序。

二、宏程序與普通程序的對比

普通編程是利用每個指令代碼的功能，按照規定進行各地址下的常量編程即可，有的時候這些簡單的指令不能滿足加工要求，因此係統提供了用戶宏程序功能，使用戶可以對數控係統進行一定功能的擴展，普通程序隻能使用常量進行編程而且常量之間不可以進行計算，而宏程序則使用變量，並可以給變量進行賦值，變量之間可以根據程序中給出表達式進行計算。

當工件形狀沒有變化，但尺寸發生變化時，隻需改變變量中幾個與尺寸有關的值，其他的表達式無須改變。

三、宏程序與自動編程的比較

自動編程有自動編程的好處，但是自動編程也有其不利於加工方麵的問題，在加工不規律的曲麵時利用自動編程確實是很好，但是在加工有規律的曲麵時，用宏程序加工要比用自動編程軟件要強的多，而且宏程序比較精練，不象自動編程那麽煩瑣，而且程序段非常多，加工時間長，需要專門的後處理軟件支持，成本非常高。

四、宏程序運用舉例

(FANUC-Oi數控係統B類宏指令)

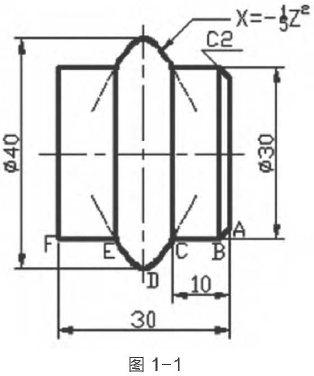

通過如圖1-1所示的帶二次非圓曲線拋物線的軸類零件的編程，會使我們更加了解宏程序的特點與作用。
