旋轉超聲輔助微細電火花加工係統研究

2018-3-29 來源：北方土業大學機電土程學院作者：徐明剛，張振，馬小林，黃文勇

摘要:為研究超硬材料多元智能融合加工策略以及超聲振動對複合刃磨和微坑織構形成及分布的影響規律，提供了實驗裝置支持，研發了基於效率和微坑織構驅動的旋轉超聲電火花加上平台數控係統。該平台采用基於上控PC的開放式數控係統，實現了旋轉超聲加上的自動化，探討了數控係統的軟/硬件結構、功能模塊劃分、數控界而設計及脈衝電源設計等關鍵技術。結果表明:該係統運行安全可靠。

關鍵詞:旋轉超聲;數控係統;電火花加工

0、前言

以PCD為代表的超硬材料刀具在高速切削加工領域愈來愈重要，其刃磨技術和刃磨品質直接決定著刀具的綜合性能和加工精度。由於超硬材料的極高硬度使得其高效高品質刃磨十分困難，不能滿足現代高速切削對高端刀具日益增長的需求。適用於硬脆性材料加工的微細特種加工技術呈現多樣化發展的趨勢，主要有電火花加工(EDM)、電化學加工(ECM} ,射流加工(AJM / WJM、超聲加工(USM)、激光加工(Laser Machining)等，但上述加工方法均存在各自的局限性。因此尋求一種可靠、高效，並且具備對大多數脆硬材料適用的微細加工方法是目前先進製造領域的一個迫切需求。

旋轉超聲加工技術(Rotary Ultrasonic Machining,RUM)是一種複合特種加工工藝。文中研發的旋轉超聲電火花加工平台是為超硬材料刀具多元智能融合加工提供新的實驗裝置，特別用於智能化複合加工中對效率和精度要求較高的領域。為高端刀具的高效精密刃磨及刀具的減摩提供實驗裝置支持。專用數控係統是旋轉超聲加工平台的核心，其集成了加工工藝和全自動化加工過程控製，對機床的穩定性、可靠性、加工精度和效率有著至關重要的影響。開放式體係結構己成為現代數控係統的發展方向，具有更好的通用性、柔性、適應性和擴展性。文中主要探討該平台開放式數控係統的關鍵技術。

1、旋轉超聲電火花加工平台結構設計

該平台是精細電火花加工試驗裝置，其具有旋轉超聲加工特點，相比於其他電火花加工裝置有效率高、精度高的特點，適用於較高要求的特種電火花加工。

平台本體總體布局見圖1。主體采用X一Y、Z三軸工作台，三軸分別采用電機帶動導軌絲杠運動，導軌上裝有滑板;X, Y軸呈90°交叉疊放，Z軸豎直立於加工平台上，工作台可以在水平麵內實現X, Y兩軸的直線運動，而Z軸在垂直方向運動。各軸均安裝有滑動板，X軸的活動板上安裝Y軸，Y軸滑動板上安裝工作液槽及工作台，液體槽用2 mm厚鋼板焊接而成，底部留有圓孔，用於排掉加工液;固定在Y軸滑板的工作台上.Z軸的主要部分是回轉主軸，采用立式結構，內嵌超聲發生換能器和電火花脈衝電源發生器;回轉軸C軸繞Z軸轉動，將主軸安裝於Z軸運動部件的滑動板上;回轉主軸內裝嵌有變幅杆，其整體為階梯型變截麵杆結構，端部是與主軸連接的法蘭結構，安裝方式是內入式，即部分變幅杆嵌入在主軸裏麵，剩餘部分裸露在主軸外麵，供連接加工裝置用。

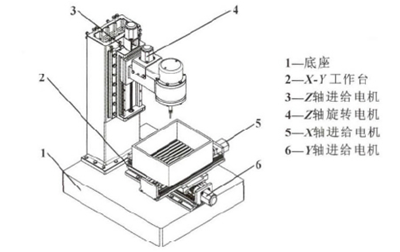

圖1 旋轉超聲加共平台本體總體布局圖

該平台將超聲振動、電火花、磨削3種加工方式有機智能融合，結構簡單。在各加工階段以不同的目標驅動，智能化的采取不同的複合方式和加工參數，來達到提高工件加工效率、保證刃磨精度的目的。

2、數控係統硬件設計

綜合考慮可靠性、實時性、定位精度和機床成本等因素，采用基於運動控製卡和工控機構成的主從開放式體係結構。

數控係統硬件基本構成和功能模塊分別如圖2和圖3所示。硬件主要包括一塊運動控製卡、三台伺服電機(帶編碼器)、三台伺服驅動器;X一Y及Z軸導軌上限位開關和接近開關等反饋機構;電源和工作液泵等執行機構。數控係統硬件模塊包括控製櫃、狀態監測、顯示與開關麵板、輸入設備和數控界麵等。運動控製卡為整個數控係統硬件的核心，采用ART公司的USB1020四軸處理實時反饋和控製算法。上位機由工控機+觸摸屏構成，主要處理數據通信、參數設置和界麵顯示。運動控製卡與工控機之間采用USB總線通訊方式，提高了數據傳輸速度和抗幹擾能力。為了近距離觀察和操作方便性，設計了手控盒控製麵板，利用並行IO信號進行通信。

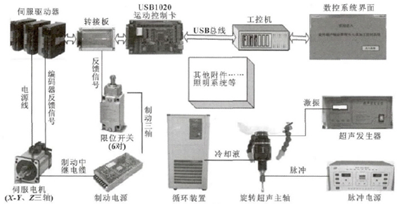

圖2 數控係統硬件主要構成

圖3 數控係統硬件功能模塊

為提高加工平台的自動化程度，以滿足超硬材料多元智能融合加工需求，旋轉超聲電火花加工平台各軸設計指標見表1. X一Y, Z軸都采用伺服電機驅動，伺服電機自身的旋轉編碼器為反饋係統，更好地控製各軸的運動位置。每軸配有兩個限位開關，以確定正限位、負限位和零位。旋轉Z軸采用步進電機控製。

表1 旋轉超聲電火花加工平台各軸設計指標

3、數控係統軟件界麵設計

基於力一便性和產品化設計原則，采用C#編寫分屏數控界麵，界麵示例如圖4所示。數控界麵擴展了鼠標、工業鍵盤快捷鍵、觸摸屏等，滿足不同操作者的習慣，獲得更大程度上的操作方便性。

數控界麵主要由機床原點、各軸運動、外部停止、參數設置、刀具參數以及開關操作等功能模塊分屏界麵組成。在各分屏界麵中，具有狀態顯示和按鈕控製相應功能，實現輔助操作、參數設置和全自動化加工的所有功能。每個分屏界麵都包括當前狀態、動作時間、實時時間和功能按鈕區等部分。界麵以綠色和藍色作為主背景，減輕操作者長期操作引起的視覺疲勞。

歡迎界麵作為初始數控界麵，點擊“進入係統”進入操作界麵。機床原點界麵(如圖4 (a)所示)，用於機床上電後確定各軸的物理原點，以完成3個數控軸所在小標係的回零操作。各軸運動界麵(如圖4 (b)所示)，實現各軸的點動微調。點動過程中分為連續點動和單步點動。同時，還可以對點動速度進行設計。開關操作界麵(如圖4 (c)所示)，用於總開關、各軸啟動/停止、暫停等操作。刀具參數設置界麵(如圖4 (d)所示)，用於對刀具直徑補償、長度設置、進給率調整等參數的設置。

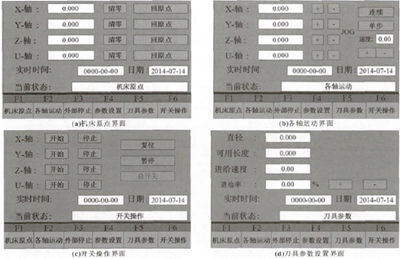

圖4 分屏數控界而示例

4、加土用脈衝電源設計

微細電火花加工是一種非接觸式的、無宏觀切削力的微細加工方法。微能脈衝電源是微細電火花加工係統的關鍵技術，其性能好壞直接關係到微細電火花加工工藝指標的優劣。

為滿足加工精度需要，設計一種可控式RC脈衝電源。利用上位機和CPLD設置脈衝參數產生脈衝序列控製信號，識別處理實時加工狀態信息，來達到改善加工環境的目的。利用兩個功率場效應管響應速度快，能夠滿足加工精度的要求。功率管采用專門集成驅動芯片TPS2812。同時，利用高精度比較器LM307 N對放電狀態進行實時監測，從而保證加工精度的實現。

電源按7個功能模塊進行設計，如圖5, 6所示。包括:主放電回路模塊、檢測模塊、控製模塊、隔離驅動模塊、工作電源模塊、極性選擇模塊和串行通信模塊。

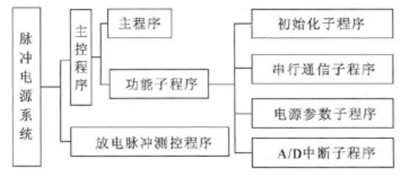

圖5 脈衝電源係統原理框圖

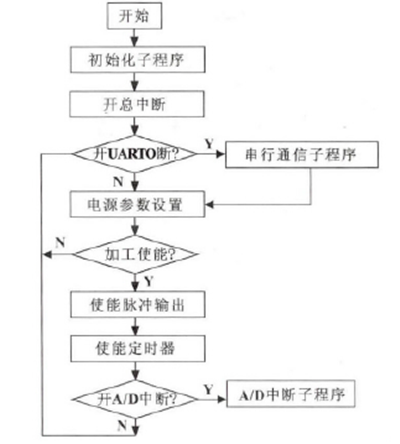

圖6 脈衝電源主程序框架圖

5、電火花加工平台驅動策略

以車刀為對象，基於效率和表麵微織構驅動，進行PCD刀具多元智能融合刃磨實驗。而對於非導電的超硬刀具材料，亦可通過輔助電極等方式實現刃磨。其驅動路線圖見圖7。

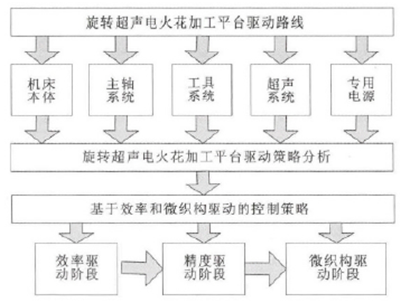

圖7 電火花加工平台驅動路線圖

係統根據具體要求將該過程智能分為動態的3個階段:

(1) 效率驅動階段，即加工初始階段。選取大的放電規準及磨削參數，去除大部分的材料加工餘量，提高刃磨效率。

(2) 精度驅動階段。該階段以磨削為主，去除大規準電火花粗加工表麵產生的變質層及顯微裂紋，得到精準的刀具幾何尺寸及光滑的切削刀麵。

(3) 微坑織構驅動階段。精加工階段己經獲得了刀具的幾何尺寸及光潔的切削刀麵，在該階段主要采取微能脈衝放電與超聲振動結合的方式進行表麵改性，形成微織構結構。微能脈衝放電在刀具表麵蝕除密布的小四坑，超聲振動起到改善間隙放電狀態及四坑形貌的作用。

6、結束語

對旋轉超聲電火花加工平台進行設計。其中，主要對平台的軟硬件和脈衝電源進行了詳細論述，設計了數控係統的加工界麵。為研究超硬材料刀具多元智能融合加工提供了實驗設備，同時也為高端刀具的高效精密刃磨及刀具的減摩提實驗裝備支持。
