基於 PMAC 的數控係統手輪功能研究

2017-12-8 來源：天津職業技術師範天津光電安辰信息作者：嶽剛鄧三鵬孫奇涵曹川川程貝貝

摘要: 闡述了數控係統手輪功能的相關知識。提出一種基於 VB 和 PMAC 實現數控係統手輪控製功能的方法。利用 VB編寫手輪功能上位機軟件，實現手輪數據的獲取與處理; 通過 PMAC 控製各軸的運動，實現數控係統的手輪控製功能，並給出關鍵的程序代碼。編製的程序代碼具有通用性和可移植性，並已在自主研發的基於 PMAC 的數控加工中心

VNCZT-545上成功應用。

關鍵詞: PMAC; 手輪功能; VB

PMAC 多軸運動控製板是由 Delta Tau 公司推出的低成本高精度多軸控製板，是工業領域最常用的運動控製板之一，廣泛應用於各數控係統中［1］。手輪功能在機床使用中占有很重要的位置，工件對刀、各軸微動控製都需要用到手輪。手輪功能的實現難點在於手輪和被控軸運動的跟隨性，跟隨性可分為兩個方麵: 移動距離和移動速度。

文中提出一種基於 VB 和PMAC 實現手輪控製功能的方法。

1 、硬件結構

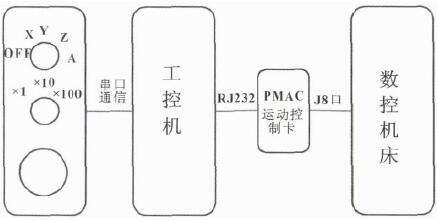

以自主研發的基於 PMAC 的數控加工中心係統VNCZT-545 為執行機構，手輪為控製機構，工控機為處理中樞，實現加工中心與手輪的運動跟隨。係統硬件連接如圖 1 所示。

圖 1 係統硬件連接

手輪通過串口將數據傳輸到工控機上，由工控機上的用 VB 語言編寫的上位機軟件 ( 以後簡稱 VB 軟件) 進行數據處理，將處理後的數據通過網線傳輸給 PMAC 運動控製卡，最終驅動數控機床相應軸的運動。

2 、手輪數據設定

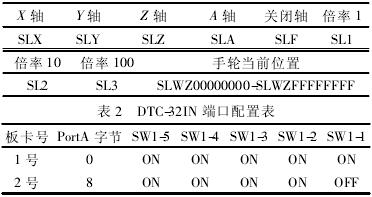

手輪通過串口發送給工控機的指令，由 VB 軟件存儲在相應的變量中，手輪與 VB 軟件的通信協議見表 1，DTC-32IN 端口配置見表 2。

表 1 手輪通信協議

手輪通過串口與上位機相連接並實現通信。手輪相當於一個旋轉編碼器，旋轉手輪即可發出連續的 8位十六進製數 A，每一個手輪位置都有獨立的位置數A。上位機接收到當前手輪位置 A1之後，將其與上一次的位置 A0做差，得到差值 Δ。若 Δ ＞ 0 則代表手輪正轉，若 Δ ＜ 0 則代表手輪反轉，然後將 | Δ | 作為手輪移動距離。

3 、VB 軟件設計

在軟件界麵可以實時顯示 X、Y、Z 三個坐標軸的當前位置、手輪當前位置、手輪旋轉量、手輪倍率、手輪旋轉速度。

通過 Jog + 可實現選中軸的點動正轉控製，Jog －實現選中軸的點動反轉控製，Stop 可使選中軸停轉，Home 可實現選中軸的回零操作。VB軟件界麵如圖 2所示。

圖 2 VB 軟件界麵

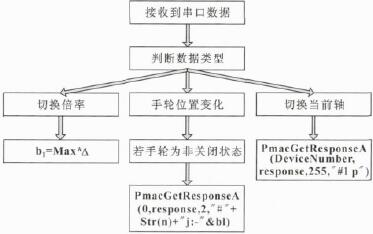

VB 軟件具體運行過程如下:在 VB 軟件中，通過命令 return_value = Pmac Ge-tＲesponse A( Device Number，response，255，" #1 p" ) 實現軸的選擇; 通過給字符串變量 bl賦值，實現倍率的控製，即: bl= Mag · Δ; 通過命令 return _ value =Pmac GetＲesponse A( 0，response，2，" #" + Str( n) + "j: － " ＆ bl) 實現選定軸的輪動。軟件流程如圖 3 所示。

圖 3 VB 軟件流程圖

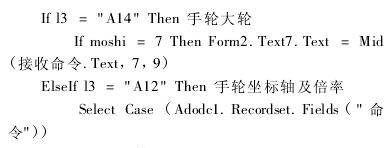

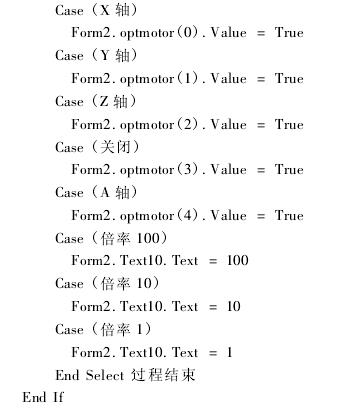

程序關鍵部分源代碼:

4 、實驗驗證

將上述手輪係統按圖 1 所示結構接線後，成功實現手輪的位置跟隨和速度跟隨。在圖 2 所示的軟件界麵中，實現了 X、Y、Z 三個坐標軸位置、手輪當前位置、手輪旋轉量、手輪倍率和手輪旋轉速度的實時顯示。通過對比機床位置實際位置和軟件顯示位置，數據一致，說明位置跟隨準確。機床運行中無竄動，說明速度跟隨平穩。至此數控機床手輪功能的實現收到了良好的效果。

5 、結論

數控機床手輪功能的實現，是數控機床控製係統設計中重要的一環。文中詳細論述了利用 VB 軟件和PAMC 運動控製卡作為控製中樞，實現手輪運動和速度跟隨的方法，並通過實驗論證了方法的有效性。
