嵌入式伺服控製器調試軟件的研究

2017-7-25 來源：中國科學院大學作者：史秀玉，何平，王誌成，，吳文江，張玉磊

摘要: 隨著工業控製領域的不斷發展，傳統的控製器已經無法滿足用戶在線調試的需求，隻能通過仿真得到實驗結果，這種係統仿真具有一定的理想性。針對傳統控製器的缺陷，提出設計一種嵌入式伺服控製器調試軟件，能有效彌補這一缺陷。文章采用． NET Framework 平台及 Visual Studio 集成開發環境，基於嵌入式伺服控製器設計了編輯器、匯編器以及調試器( 硬件在回路仿真測試係統) 。運用硬件在回路( Hardware-in-the-loop，HIL) 技術，讓處理器運行仿真模型來模擬電機的運行狀態，滿足了用戶實時調試的需求。

關鍵詞: Visual Studio; HIL; 嵌入式伺服控製器; 調試軟件

0.引言

隨著微控製器的快速發展，其應用已經遍及各個領域，如: 電機控製、工業自動化等。傳統控製器中，單軸控製器和伺服驅動器采用分立的設計結構，係統成本高、通訊時延長、靈活性差。因此，嵌入式單軸控製器應運而生，它將單軸控製器和伺服驅動器結合在一起，解決了傳統控製器的缺陷; 嵌入式單軸控製器的出現也對調試工具提出了新的要求，在對指令進行編輯編譯的同時，也需要滿足用戶的實時調試的需求。目前國內尚無成熟的嵌入式伺服控製器調試軟件，因此在參考文獻［1］的基礎上，文章設計了基於嵌入式伺服控製器的調試軟件。嵌入式伺服控製器調試軟件可用於實現運動控製器監控、編碼器角度檢測、Osci 控製等功能，其核心功能是編輯、匯編以及調試，其中，調試功能采用了硬件在回路的仿真設計，硬件在回路仿真已逐漸成為控製係統設計的重要工具［2］，滿足了用戶實時調試的需求。

1.總體結構設計

1.1 伺服控製係統

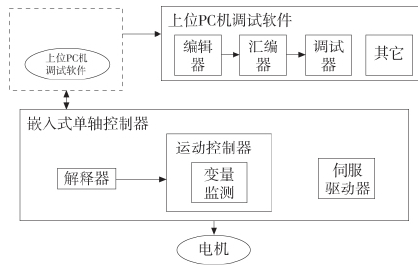

伺服控製係統整體的工作流程如圖 1 所示: 用戶在上位 PC 機的調試軟件上編寫程序，通過 USB 端口將程序指令代碼序列下載到嵌入式單軸控製器中，解釋器模塊對下載的代碼序列進行解釋處理並調用相應的處理函數，得到電機的運動參數，因為單軸控製器和伺服驅動器共享內存，伺服驅動器可以根據參數直接控製電機的運動軌跡，不需要再使用通訊接口。其中，運動控製器中變量監測模塊保存記錄數據，並將各個變量同樣通過 USB 接口反饋給上位 PC 機調試軟件中的調試器，便於用戶實時調試，控製電機的運轉軌跡。

圖 1 伺服控製係統結構

1.2 伺服驅動指令

伺服驅動指令由匯編器匯編，具有一定的指令格式，包括指令標識符和相關的參數。統一編譯為二進製代碼，根據指令標識符的不同，調用不同的指令處理函數，當然這就是解釋器的功能了，不是我們討論的範疇。根據參考文獻［1］設計的伺服驅動指令集，設計一個類，定義統一的指令規範格式，定義各個變量，分別存儲助記符的名稱、指令代碼、參數個數以及各個參數。定義該類型的數組，數組中存放的是所有的指令集合，最後定義所有輸入輸出參數可能的類型指令。

2.調試軟件的設計

2.1 編輯器的設計

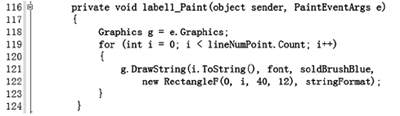

采用 Visual Studio 平台的 rich Text Box 組件，在 C#win Form 程序中作為匯編器的編輯界麵，同時采用 la-bel 控件為代碼添加行號。為 Label 控件添加 Paint 事件，來實現行號的添加。具體代碼設計如圖 2 所示:

圖 2 繪製行號

其中，line Num Point 是一個 List 數組，存放的是Point 類型的數。Line Num Point 中的坐標是由 Line N-um Point． Add( ) 函數逐一添加的。遍曆該數組得到數組中元素的個數( 即行數) ，g． Draw String( ) 函數繪製行號。此中存在一個設計難點，就是滾動條的問題。隨著滾動條的滾動，行號需要不斷的刷新才能滿足正常的需要。為此設計一個滾動條的垂直滾動事件( rich Text Box 的 VScroll 事件) ，實現行號的刷新。首先用 clear( ) 函數將坐標數組清空，重新計算字符串坐標，我們知道文本框的行數，即 rich Text Box． Line．Length，先用 Get First Char Index From Line ( ) 函數從行號得到給定行第一個字符的索引，再根據函數 Get Posi-tion From Char Index( ) 得到字符在指定索引處的位置，進而得到每行行號的坐標。到此為止，編輯器已經做好了，但是為了使其更加美觀實用，這裏為其實現了關鍵字高亮。高亮代碼如圖 3 所示。

圖 3關鍵字高亮

2.2 匯編器的設計

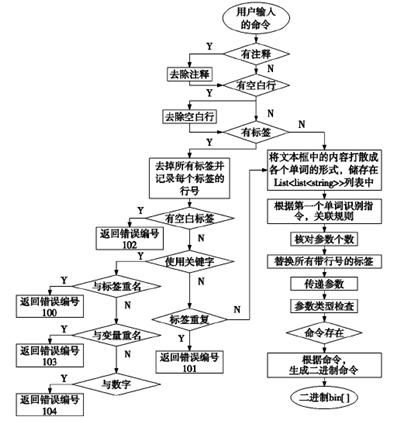

匯編器需要在上位 PC 機調試軟件中使用，在上位 PC 機調試軟件的編輯器的編輯框裏輸入相關的匯編指令，匯編器將這些匯編指令一一進行匯編，即編譯為可執行的二進製代碼，如果編譯不通過，則需進行相應的代碼調試，直至編譯通過為止。匯編過程的流程圖如圖 4 所示。

圖 4 匯編程序流程圖

2. 2.1 定義用戶輸入指令

定義用戶輸入指令類，包括的變量有: 用戶輸入命令的名稱 name，參數 arg X，參數 arg Y，參數 a-rg Z，行號line，String 類型的輸入參數數組 in Arg，Int32 類型的輸出參數數組 out Arg，以及 byte 類型的數組 bin，長度等於 8，一條指令的長度，8 個字節，用於保存編譯後的二進製指令。

2.2.2 設計難點

設計過程中需要考慮的兩大問題，第一: 若用戶輸入的有空白行，則必須先去除空白行，否則就算編程讓
