西門子數控係統軟故障的維修

2017-7-13 來源：吉林北方捷凱傳動有限公司數控維修工作室作者：牛誌斌柏剛

摘要: 介紹了西門子數控係統軟件故障的維修方法和實例

關鍵詞: 西門子數控係統; 軟件故障; 維修; 實例

筆者公司從 1990 年開始從國外引進數控加工設備，其中大部分設備都采用西門子數控係統。現有仍在使用的西門子數控係統有 3TT 係統、3M 係統、805係統、810T/M 係統、840C 係統、810D 係統、840D 係統及 840D SL 係統等。

這些數控係統實際上都是計算機控製係統，包含軟件和硬件兩大部分。有時軟件出現問題或者機床數據、參數混亂都會造成數控係統工作不正常。這些故障隻要重新下載軟件備份，或者修正機床數據、參數即可排除。下麵介紹幾個實際故障維修例。

故障 1、一台數控球道銑床係統啟動不了

數控係統: 西門子3TT 係統

故障現象:這台機床通電啟動係統時，係統啟動不了

故障分析:在啟動係統時，觀察發現係統操作麵板上報警燈亮，但屏幕沒有顯示。檢查數控裝置，發現 PLC 的 CPU 模塊上的紅色報警燈亮，說明係統供電沒有問題，可能偶然因素或者幹擾使係統啟動程序沒有執行。

故障處理:將 PLC 的 CPU 模塊的“Ｒun /Stop”撥動開關(圖 1)置於“Stop”位置，在係統接通電源的同時按“Ｒeset”按鈕，然後將“Ｒun /Stop”撥動開關從“Stop”位置撥到“Ｒun”位置，然後再撥回“Stop”位置，之後再撥到“Ｒun”位置，這時 PLC 的運行燈“Ｒun”點亮，係統屏幕恢複顯示，係統也正常工作了。

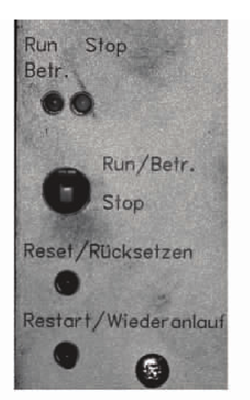

圖1 西門子3係統130W/B CPU模塊上按鈕與指示燈圖片

故障 2、一台數控外圓磨床係統出現死機

數控係統:西門子 805 係統

故障現象:這台機床開機啟動後，係統顯示基本畫麵，但不能進行任何操作。故障分析與檢查:通過故障現象分析，感覺是係統出現了死機故障。如果是軟件原因死機可以通過強行啟動的方法恢複係統。

西門子 805 係統強行啟動的方法:在係統主板的左下角有一個16 檔旋轉開，如圖 2 所示，其中 0位是係統正常工作方式，2 位是初始化方式。在係統斷電情況下將此開關由位置 0 撥到位置 2，然後係統上電，這時隻要係統沒有硬件故障就進入了初始化方式。

圖2 西門子805係統啟動狀態設定開關與狀態指示燈圖片

故障處理:係統強行啟動後，檢查係統數據沒有丟失，這時關機係統斷電，將旋轉開關由位置 2 撥回到位置 0，然後係統上電，係統恢複正常工作了。

故障 3、一台數控內圓磨床開機係統屏幕黑屏

數控係統:西門子 810T 係統

故障現象:這台機床在停用一段時間後，開機時係統沒有顯示。

故障分析與檢查:觀察係統的啟動過程，發現麵板上的報警燈亮，顯示係統報警，因此懷疑係統數據丟失。為此首先對係統進行強行啟動。西門子 810T/M 係統強行啟動方法如下:重新啟動係統，同時按住麵板上的診斷“眼睛”按鍵，這時如果係統是因為軟件問題引起的死機或黑屏，係統就會進入初始化畫麵。對這台機床進行強行啟動，係統進入初始化畫麵，但顯示的是德文文本，說明確實是係統數據丟失，需要重裝。此時屏幕顯示 1 號報警，指示係統後備電池電量不足。對係統後備鋰電池進行檢查，發現電壓有些偏低。

故障處理:首先更換係統後備電池，然後下載機床數據和相關文件，這時斷電關機數分鍾，重新開機，機床恢複正常工作。

故障 4 、一台數控球道磨床開機進入不了西門子操作

界麵數控係統:西門子840D係統

故障現象:這台機床開機啟動係統時出現如圖 3所示的錯誤報警界麵

故障分析與檢查:這台機床的數控係統的 MMC采用 PCU50． 1，PCU50． 1 實際上是一台工業計算機，是數控係統的上位機，帶有硬盤，使用 Widows XP 操作係統。為了觀察故障現象，關機數分鍾後重新開機，這時觀察係統屏幕，發現當 Windows 係統引導結束，進入Siemens 軟件時，係統出現如圖 3 的錯誤報警界麵，不再繼續向下運行。分析錯誤信息:應用錯誤(APP Er-ror)信息為“Cannot open log file ”(不能打開 log 文件);係統錯誤(System Error )信息為“The volume doesnotcontain a recognized file system”(磁盤卷標中不包含可識別的文件係統)。從這些信息分析，認為障原因應該是 PCU50． 1 硬盤上的部分文件丟失，是軟件係統出現問題。

故障處理:為了盡快恢複係統，將 PCU50． 1 的硬盤拆下( 其實也可以不，通過網線連接 PC 機進行恢複，但過程太繁瑣) ，將硬盤安裝到移動硬盤盒連接到辦公室 PC 機上，使用 GHOST 軟件將事先備份好的整盤備份文件恢複到硬盤，然後把硬盤重新安裝到 PCU 上，這時通電開機，係統恢複正常運行。

采用 MMC(PCU)的數控係統要做好 GHOST 硬盤整盤備份工作。由於機加生產車間環境較差，係統硬盤相對來說容易出現故障，當係統硬盤出現故障時，係統程序與數據用整盤備份文件恢複到新硬盤上即可快速排除係統故障。

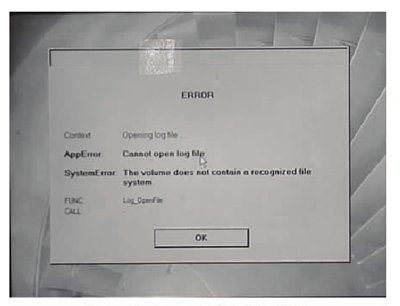

圖3西門子840D係統錯誤顯示圖片

故障 5、一台數控外圓磨床開機出現報警“2000PLC sign － of － life monitoring”( PLC 運行狀態監控) 、“810004 Stop /abort event，error analysis via STEP7 re-quired”( 停止、異常中止事件，需要通過 STEP7 進行故障分析)，都指示係統 PLC 係統出現問題

數控係統:西門子 810D 係統。

故障分析與檢查:出現故障時檢查 CCU 模塊，發現數碼顯示器顯示“6”(如圖 4 所示)，也屬正常，但NC 部分的 SF 報警燈亮，指示有故障報警;PLC 側 PS報警燈亮，指示 PLC 停止;PF 報警燈亮指示 PLC報警。

根據這些現象分析，首先懷疑 PLC 程序出現了問題，即出現了軟件問題。故障處理:因為隻是產生 PLC 方麵的報警，所以首先對 PLC 係統進行總清操作，然後下載 PLC 係列備份文件，關機數分鍾重新開機，係統即刻恢複正常工作。

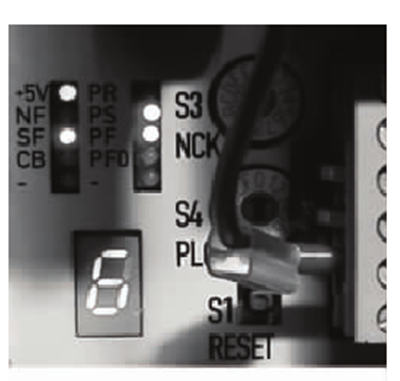

圖4 西門子810D係統CCU3.4模塊指示燈顯示圖片

故障 6 、一台專用數控球道磨床出現故障，加工數據修改不了

數控係統:西門子 840D 係統。

故障分析與檢查:觀察故障現象，圖 5 是係統磨削參數顯示畫麵之一，其中有兩項參數的數據部分變成了#號，無法更改，有數值的參數也修改不了。據機床操作人員反映，在機床工作過程中，曾出現過機床操作隻不過加工幾個工件後要修改磨削數據時，發現數據修改不了.

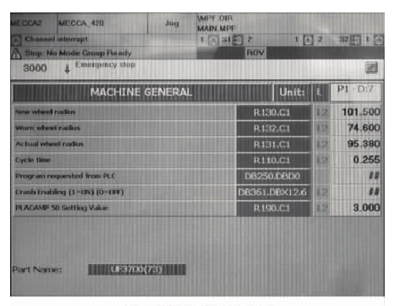

圖5磨削參數修改畫麵

根據這些現象分析，懷疑 NCU 中的一些機床數據發生了改變，因而造成了數控係統軟件的混亂。為了排除這一故障，應該將 NC 和 PLC 的內存進行總，然後再重新下載係列備份文件。為了防止萬一，雖然以前有過係列備份，但還是再做一次新的係列備份，NC係列備份過程非常正常，但 PLC 備份操作很快就完成了，查看文件發現文件字節數不對，PLC 係列備份文件隻有 3 072 個字節，而以前的備份有 222 208 個字節，因此懷疑是 PLC 的程序或者床數據發生了混亂或丟失。

故障處理:首先將 NCU 模塊拆下檢查，發現冷卻風扇風口吹過處油泥很多，故先清洗 NCU 模塊，然後安裝到係統上，通電開機，對 NC 和 PLC 係統進行總清操作，下載正常的係列備份文件，之後再運行加工程序，機床恢複了正常功能。

西門子 810D/840D 係統的係列備份文件很重要，當更換 NCU 模塊或者 NCU 出現異常時，需要下載係列備份文件恢複係統。所以，機床驗收後正常使用時應該定期為 NC 和 PLC 的做係列備份，以便在 NCU 模塊出現問題時，能盡快恢複軟件係統。

另外，有些數控機床故障通過調整數控係統的機床數據就可以消除，就是通過數控係統的軟件來解決機床問題，也是數控機床故障維修的獨特方法。下麵是一個實際維修例。

故障 7 、一台數控車床機械手位置有偏差

數控係統:西門子 840C 係統。

故障現象:這台機床開機各軸回參考點後，發現上料機械手與中心卡具有位置偏差。

故障分析與檢查:這台機床的機械手是直線軸 Q軸帶動的，Q 軸由伺服電動機驅動，使用增量編碼器作為位置反饋元件。

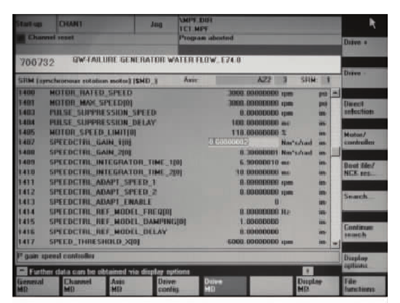

圖6 西門子840D係統驅動機床數據畫麵

按照機床的工作原理，Q 軸返回參考點後，Q 軸上料機械手恰好停在卡具中心，工作時上料機械手抓住工件停在這個位置，主軸卡具在工件的垂直上方下移，到達工件位置，抓住、卡緊工件，同時機械手鬆卡，主軸卡具帶動工件到加工位置進行加工。

這次出現故障，上料機械手與主軸卡具中心目視觀察有大概 7 ～ 8 mm 的偏差，如果此時主軸卡具下降去抓工件，必將撞到工件上。

反複進行 Q 軸回參考點的操作，發現機械手的位置並不發生改變，分析可能因為機械原因使機械手的參考點發生變化。

故障處理:為了糾正機械手的位置，可以修改 Q軸參考點的位置補償數據，將 Q 軸參考點補償機床數據 MD2442 調出，原數值為 77 mm，經幾次調整，修改到 88． 1 mm 時，偏差被糾正。

故障 8、一台數控淬火機床在執行加工程序時出現報警“25080 AxisAZ2positioningmonitoring”( 軸 AZ2位置監控)

數控係統:西門子 840D 係統。

故障現象:為了觀察故障現象，按係統複位按鍵將故障報警複位，然後重新啟動加工程序，發現在AZ2 軸運動時噪音很大，然後出現 25080 報警，程序中止。

故障分析與檢查:首先檢查 AZ2 軸滑台和滾珠絲杠，但都沒有發現機械問題，因為這是一台剛投入使用不久的新機床，因此懷疑 AZ2 軸經過一段時間磨合後，機械特性發生變化，機械慣性變小，使伺服係統產生振蕩，產生噪音，而振蕩過大又出現25080 報警。所以為了解決問題，應該調整伺服軸的增益機床數據。
