基於Vericut的數控係統開發與設計

2016-9-5 來源：興天通訊技術有限公司工程部作者：楊廣澤

摘要：針對當前市場中計算機數控係統軟硬件多為專用，易出現各廠家設備之間互不兼容的問題，文中提出了基於Vericut可滿足現代製造業向智能化和網絡化方向發展需要的數控係統軟件開發與設計。本軟件係統在以PMAC為核心運動控製器的基礎上，通過Vericut荻取機床加工工件的NC參數，以VS2005為開發環境，設計出了一種能滿足目前多種不同型號機床兼容性較高的開放式數控軟件平台。通過具實驗證明，軟件具有較好的應用前景，彌補了當前不同設備操作係統不兼容的問題。

關鍵詞：開放式數控係統；PMAC；NC程序；刀位文件

隨著計算機技術和製造工藝技術水平的不斷發展，現代加工製造裝備業對數控係統加工精度、響應時間和工作效率等方麵的要求不斷提高，但各廠商所屬設備的專用計算機數字化控製係統(Computerized Nu．merical Control，簡稱CNC)之間互不兼容的難題日益顯現¨‘2 J，主要表現為各控製係統間互連能力薄弱，無法滿足係統的集成化發展趨勢，操作界麵風格迥異及大量專用軟件的使用導致用戶在不同設備之間的切換帶來不便p“o，不同廠商設備係統的獨立性使得係統軟件不能滿足當前環境對開放式係統發展的要求，使係統供應商在一定程度上製約了設備製造商的發展，導致設備製造者無法將自身特有的工藝經驗融入到設備的控製係統，無法形成具有設備製造商自身特色的產品¨。8 J，這將嚴重阻礙數控設備控製係統的發展。通過PC機開發，開放式數控係統已成為數控係統技術發展的主流技術。

本文設計的係統主要目的在於提高數控係統的模塊化以及通用性，降低了複雜機床建模的難度，增強了NC代碼的可修改性及其正確性，並減少了工件試切和可能發生碰撞所造成的成本與風險。

1、總體設計

通常數控加工過程主要包括對圖樣進行分析，確定需要數控加工的部分；並利用圖形軟件對所需加工的部分進行幾何造型；根據加工條件，選擇合適的加工參數，生成刀具軌跡，最終進行仿真檢驗，生成NC程序並傳給機床。本文設計的數控係統軟件結構，如圖l所示。結合HC一80開發過程，本軟件開發過程主要包括：軟件模塊功能與設計，實現PC與PMAC通訊，用戶界麵的設計，自動編程模塊的編碼實現與調試，應用軟件的集成、調試與運行等。

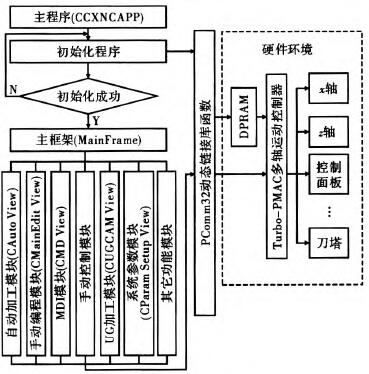

圖1 係統總體結構圖

2、數控係統軟件設計

數控係統軟件設計分為上位機和下位機兩部分，其中上位機掌控軟件的整體布局，包括運行界麵和人機交互等功能，下位機主要實現機床加工的伺服控製過程。其間通過動態鏈接庫實現通訊，前者通過調用後者的程序完成控製功能。

2．1主結構設計

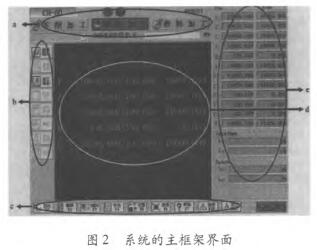

軟件平台係統的主體結構設計分布如圖2所示。從作用和需要負責的主要性能上可將主窗口區劃分為主題欄區、公共菜單區、速度等顯示區、視圖菜單區和視圖主界麵區5部分。

(1)主標題欄區。選擇將要進行的操作，對於已選定的模塊，標題欄會出現相應的高亮顯示，還可根據當前加工進程觀察各軸的運動情況；(2)視圖菜單區；(3)公共菜單區。視圖菜單區將出現不同的按鈕圖標隨著公共菜單區圖標按鈕選擇的不同；(4)視圖主界麵區。用戶可根據視圖主界麵區的內容詳細完整地了解各個模塊的運行情況；(5)位置速度顯示區。用戶可根據此區提供的信息了解各種正在加工的道具運行情況，包括進給量和主刀轉速，同時用戶還可根據上述信息實時調整加工進度，提高加工精度和效率。

2．2上位機PC與PMAC間的通訊

由於單片機成本低、集成度高、使用方便，已在自動化設備的運動控製中廣泛應用，但受其性能限製，難以控製3軸以上的設備；PLC工作可靠、控製的I／O點數多，但控製2個電機進行插補運動困難，控製多軸設備時，運動控製器的成本較高。

PMAC其性價比高，尤其是軟件功能強大，其的應用使自動化設備控製係統的性能大幅提高、研發周期明顯縮短，在編寫指標過程中，可能需要使用另一個指標特定的某些值，尤其是幾個策略或指標均要用到這些值時，若按照一般寫法，需每個策略或指標均重新編寫。為節省空間，減少重複工作，金字塔提供了模塊化編程，可將使用頻率較高的某些特定值集中在一個公用的模塊內，PMAC 2A—PC／104運動控製卡的主要性能，其運動控製卡采用標準的嵌入式PC／104計算機結構，尺寸小巧、係統擴展方便。其主板采用Motorola56300係列DSP作為其CPU，主頻為40 MHz。有128 kB SRAM、512 kB閃存。可控製4—8軸各類電機，如：步進電機、交流伺服電機、直流伺服電機等。主板上有4個電機接口和一個RS一232接口，其外觀令4個電機需要接在電機接口擴展板ACC一1P上，其是用104總線插座和主板相連接，每個電機接口均提供1個12位的±10 V模擬控製信號；l組脈衝和方向控製信號；3個PWM控製信號；3個編碼器輸入信號；4個輸入2個輸出開關信號，用於限位、回零、使能控製，也可定義為通用I／0。具有先進的PID及前饋伺服控製算法，且帶有陷波濾波器，能有效限製設備振動的問題。

PMAC運動控製卡具有類似與BASIC形式的PMAC編程語言，用該語言編程，可使控製卡獨立工作，還提供了運動控製軟件的動態連接庫，使用戶能方便的在VB、VC下編寫自身的軟件，控製PMAC運動控製卡，PMAC編程語言可執行數控機床的程序，其將G、M、r和D代碼作為子程序來調用，使得軟件編寫格式和數控程序相同，用戶易於接受。當程序中遇到G{data}時，其將調用運動程序lOnO中的第m×1000行命令，其中凡是data的百位數，m是data的個位數和十位數。

2．3自動編程模塊的實現

根據各關節的變量q。、q：、Z，值，用運動學方程(1)可計算出機器人末端點在工作站坐標係的位置。但若要進行機器人末端點的軌跡控製，必須進行運動學反解，即根據點P。(凰，y0，Z。)計算各關節的變量、q：、Z，值，反解算法較多，但由於兩個旋轉關節的關係簡單，可直接用幾何法進行運動學反解。用餘弦公式的關係可得到，由於PMAC運動控製卡允許定義2個直角坐標係：x、y、z和u、y、形以及3個旋轉坐標A、B、C，文中定義了3個虛擬軸x、y、z，用G代碼計算點膠軌跡，不斷在內存中讀取每步運動的坐標(M，N，Zo)；然後用運動學反解公式計算出相應的g，、92、乙，進而控製3個關運動，實現SCARA機器人的軌跡控製。對於多軸機器人和多軸自動化設備，其運動軌跡計算複雜，可充分利用PMAC編程語言具有的矩陣運算功能，在高速運動停止過程中會出現振動現象，根據Vericut軟件獲得加工參數的主要過程包括虛擬數控機床建模，毛坯和夾具建模，而刀具建模根據不同機床所使用的不同加工程序建立特定的主刀具庫。設置係數參數，主要包括工件編程原點和道具補償兩個方麵。流程圖如圖3所示。

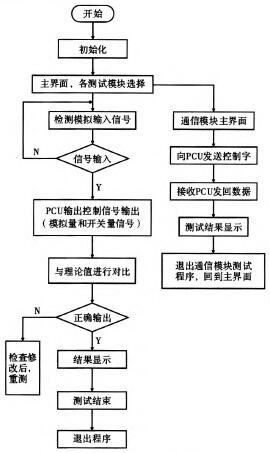

圖3軟件設計的流程圖

3、數控係統軟件性能測試

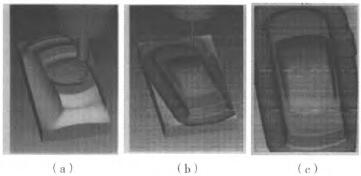

首先將工件在UG模塊中進行加工，根據在UG模塊中獲取的參數，包括刀具參數信息和主軸的運動過程，然後將刀具信息導人VS2005的後開發處理模塊，經轉換後生成對應於實驗機床能識別的數控程序代碼段，最終通過對加工成型後工件尺寸進行測量，修正部分參數來實現加工過程誤差量的最小化，根據最終的測量數據評判所設計的數控軟件功能的正確性。移植UG的刀具信息而最終獲得工件加工過程，如圖4所示，通過實際應用發現，該數控係統軟件實現的加工是準確且穩定可靠的，同時節省了人力物力，降低了加工成本，提高了工作效率。

圖4測試界麵圖

4、結束語

開放式軟件平台具有良好的開放性和互操作性、可互換性、可移植性、友好的人機界麵以及良好的係統柔性和性價比高等特點。本文設計並開發的基於Vericut的數控係統的目的是為用戶提供一個開放式的軟件平台，通過係統軟件的標準化後可使大量用戶通過該平台上規定的設計步驟簡化係統設計過程和刀具走刀過程的基本模塊及流程，實現硬件和軟件結構的自主控製，且允許與任何第三方的技術或產品進行集成。本文通過Vericut軟件獲取零件加工過程的NC文件，在VS2005平台上根據NC文件實現了自動編程的目的。加工後，得到的結果與通過UG軟件得到的工件造型基本相同，證明VS2005開發的自動編程模塊的正確性，其可代替UG處理過程複雜的加工器件和過程，獲取能被當前機床識別的NC代碼，本文所設計的開放式數控軟件控製係統可用於實際加工。

參考文獻

[1] 任玉田，焦振學．機床與計算機數控技術[M]．2版．北京：北京理工大學出版社，2002．

[2]林奕鴻．機床數控技術及其應用[M]．北京：機械工業出版社，1996．

[3]張明亮，解旭輝，李聖怡．開放性數控技術的發展[J]．機電工程，1999(4)：69—71，4．

[4]戴曉華，王文．開放式數控係統研究綜述[J]．組合機床與自動化加工技術，2000(11)：5—7．

[5] 章富元，方江龍，湯季安．對我國數控技術發展的思考[J]．中國機械工程，1999(10)：28—31．

[6]王令其，屈波．開放式結構的機床數控係統[J]．機床與液壓，2001(6)：92—93．

[7] 郭豔玲，趙萬生，董本誌，等．數控發展的趨勢——開放式體係結構數控係統[J]．東北林業大學學報，2000，28(5)：148—150．

[8] 白建華，黃海峰．開放式CNC與現代運動控製技術的發展[J]．機電工程，2001(4)：l一4．
