華中8型數控係統進給軸當主軸使用的應用
2016-8-15 來源：華中數控 作者： 餘楹飛 葉琦 王増然
摘要:華中8型是武漢華中數控股份有限公司開發的總線式數控係統，它基於具有完全自主知識產權的NCUC工業總線技術上，采用模塊化、開放式體係結構的高可靠性設計，具有高速高精、多軸多通道、車銑複合控製、雲數控、五軸加工等控製功能，具有極高的性價比。本文主要介紹了華中8型數控係統進給軸當主軸使用的功能。
關鍵詞：數控係統、模塊化、進給軸、主軸
一、 本文研究的目的和意義
國產數控係統在航空領域的應用水平相對較低，為了滿足航空製造領域關鍵零部件的加工需求，國產數控係統應進行功能的深度開發，提升國產數控係統的功能、性能和可靠性水平。國產數控機床的主軸電機價格貴、力矩大、體積也大，一般情況下是速度控製。進給電機價格便宜、力矩小、體積也小，一般情況下是位置控製。華中8型數控係統開發的進給軸當主軸使用的功能有非常重要的意義：在主軸安裝空間較小的機床上，進給軸電機體積小，可以替換主軸電機實現主軸電機的功能；進給軸電機價格便宜，用進給軸電機替換主軸電機可以降低成本；進給軸電機是位置控製模式，速度波動小，穩定性好，加工的零件光潔度好；在雙主軸同步交換工件的過程中，進給軸電機的位置控製模式比主軸電機的速度控製模式精度更高，可以避免在交換工件的過程中扭傷工件。
二、 功能實現
1、參數設置
係統中需要設置的參數有：通道參數、坐標軸參數、設備接口參數。
（1）通道參數
將通道參數中參數號為040011的參數“主軸1軸號”設為3。此參數設為3後將和坐標軸參數中的邏輯軸3和設備接口參數中的“AX”配置的邏輯軸3達成映射關係。
（2）坐標軸參數
坐標軸參數中，邏輯軸3是主軸1的映射坐標軸。邏輯軸3中需要設置的參數見表1。

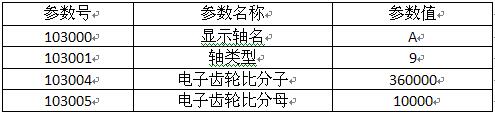

表1 邏輯軸3需要設置的參數
（3）設備接口參數
設備參數中識別的邏輯軸3中需要設置的參數見表2。

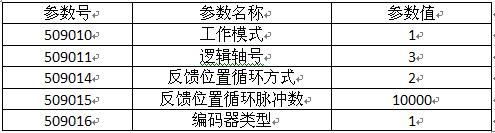

表2 設備接口參數中需要設置的參數
2、PLC設置
PLC中涉及到的F和G寄存器見表3。不同的邏輯軸號對應的F和G寄存器是不一樣的。如邏輯軸3對應的定向完成是寄存器F【3*80+1.5】，即F241.5。邏輯軸2對應的正轉寄存器G【2*80+1.6】，即G161.6。

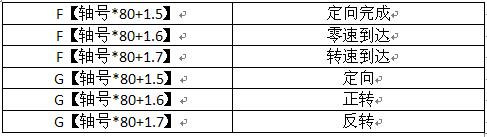

表3 PLC中涉及到的F和G寄存器
PLC中需要修改的寄存器見表4。

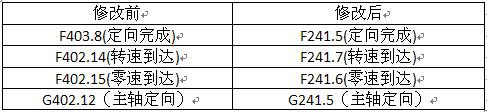

表4 PLC中需要修改的寄存器
將原PLC中圖1的內容更改為圖2的內容。

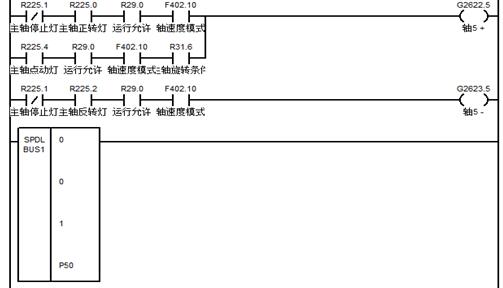

圖1（更改前）

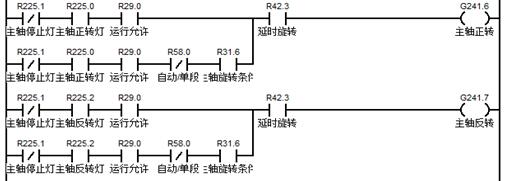

圖2（更改後）
在原PLC中增加圖3的內容。
圖3（PLC中增加的內容）
三、結束語
華中8型高檔型數控係統具有的進給軸當主軸使用的功能，可以滿足用戶不同的需求，在滿足生產要求的前提下，可以有效的降低用戶購買設備的成本，從而降低生產成本，提高產品的競爭力。此功能已經在華中數控係統用戶處得到廣泛的應用，特別是在磨床中應用較多。另外，在一些航空航天用戶中，華中數控係統配置的雙通道、雙主軸高檔數控機床可以滿足航空航天領域關鍵零部件的加工需求，提升了國產數控係統的功能水平，提升了國產數控係統在航空領域的應用水平。
