摘要：應用REXROTH  DKR係列主軸驅動器改造RENAULT自動化數控機床，詳細介紹DKR係列主軸伺服驅動器的選型、硬件配置、參數設定、接口信號、安全調試等。


      1.背景

      XF0218是RENAULT自動化1995年為神龍汽車公司襄陽工廠設計製造的一台數控車拉床，用於01發動機車間曲軸L1線EC曲軸連杆徑車拉加工。該機床數控係統采用法國NUM1060係列，主要控製軸有刀盤進給X軸，刀盤旋轉C軸，工件旋轉主軸S軸。S軸采用機械花鍵軸連接的方法來實現頭尾架同步，即頭架驅動電機通過減速箱驅動頭架來帶動曲軸，同時又通過一長花鍵軸將動力傳到尾架，再經過減速箱使尾架與頭架實現同步，X軸使用光柵尺反饋保證加工精度，C軸和S軸使用外置編碼器保證旋轉精度，主軸S軸同時使用外置傳感器檢測初始原位，保證機械手上下料不與卡盤幹涉。

      由於該機床的主軸S軸工作負荷較大，加工時啟停頻繁，加之備件老化等原因，導致主軸驅動器損壞率較高，維修成本居高不下。同時該型號的RAC驅動REXROTH已經停產數年，損壞的驅動備件一般依靠外委維修來維持。為了保障公司的產能提升需求，降低維修成本，率先對該機床主軸伺服驅動實施改造勢在必行。

      2.主軸驅動選型

      2.1原主軸驅動介紹

      原主軸驅動器型號為REXROTH RAC2.2-250-380-A00-W1，由數控係統NUM1060輸出±10V模擬電壓作為主軸驅動的指令電壓，主軸上安裝外置編碼器為數控係統提供角度位置反饋信號，實現主軸位置環控製。原數控係統和驅動器實物如圖1、圖2所示。

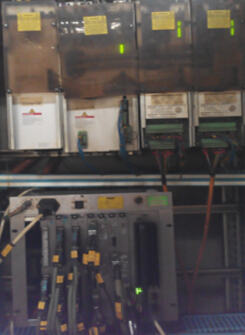

          圖1  NUM數控係統及REXROTH進給驅動

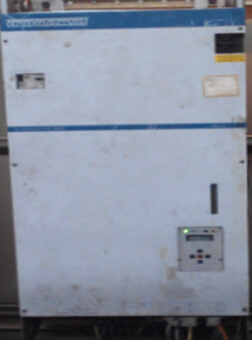

         圖2 原RAC主軸伺服驅動

      2.2原RAC主軸伺服係統的主要缺點

      原RAC主軸伺服驅動為REXROTH早期主軸驅動產品，主要存在如下缺點：

      ----穩定性差，易受溫度影響而產生“零漂”，夏天尤為明顯
      ----反映其動態性能的“特征卡”由模擬元器件構成，其穩定性較差
      ----該驅動器的控製部分由“模擬型”控製單元構成，調節精度有限，負載適應能力較差，損壞率較高


      3.新驅動器選型


      3.1選型原則


      ----主要功能匹配
      該機床主軸具有定位功能，旋轉速度可精確調整。
      ----負載能力匹配。
      伺服驅動和原電機功率相匹配。
      ----電壓等級匹配
      采用標準三相交流380V主電壓。
      ----安裝方式匹配
      新驅動尺寸大小與原驅動尺寸相差不大，便於在電櫃原位置安裝。

      3.2主軸伺服驅動選型

      綜合上述選型原則及匹配情況，本次改造主軸驅動器選型為REXROTH主軸數字型驅動器DKR係列。同時，考慮到機床主軸負荷較大及原伺服驅動功率部分容易損壞的情況（原驅動為250A），本次改造決定適當提高驅動器容量，使用300A功率單元驅動器，其型號為DKR02.1-W300N-BA03-01-FW。另外，該型號伺服驅動可完全兼容原主軸伺服電機，因此原主軸電機不用更換。

      4.改造方案

      4.1總體方案

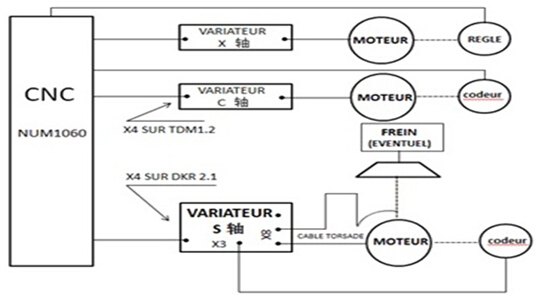

      保留原機床控製櫃的NUM1060數控係統，保留X軸、C軸驅動及電機、電纜，保留原主軸伺服電機，拆除原主軸RAC伺服驅動係統，用REXROTH  DKR伺服驅動係統替換改造S軸，同時更換主軸電機動力電纜及反饋電纜。根據新舊主軸伺服驅動接口信號的差別，重新製作相關信號接口電纜。改造後電氣控製示意圖如下圖3所示。

      圖3 改造後電氣控製示意圖

      改造後，主軸伺服驅動指令仍然使用來自原NUM1060數控係統軸卡的±10V模擬電壓，電機速度反饋信號經DKR驅動器的編碼器仿真卡轉換後輸出到數控係統，實現位置環控製。

      DKR伺服驅動係統的相關配置如下：

      硬件方麵：

     ① 驅動器功率及控製單元：DKR02.1-W300N-BA03-01-FW
     ② 固化軟件模塊：FWA-DIAX03-AHS-03VRS-MS
     ③ 指令接口板：DSS2.1M
     ④ 電機編碼器反饋板：DEA4.1M
     ⑤ 軟件模塊：DSM2.3-FW
     ⑥ 根據控製原理增加必要的電器元件如：中間繼電器、參數鑰匙、接線端子等

     參數方麵：

     主軸伺服驅動參數按照實際情況重新配置並調整

     4.2 DKR主軸伺服驅動各功能接口說明

     4.2.1 DKR各功能接口定義

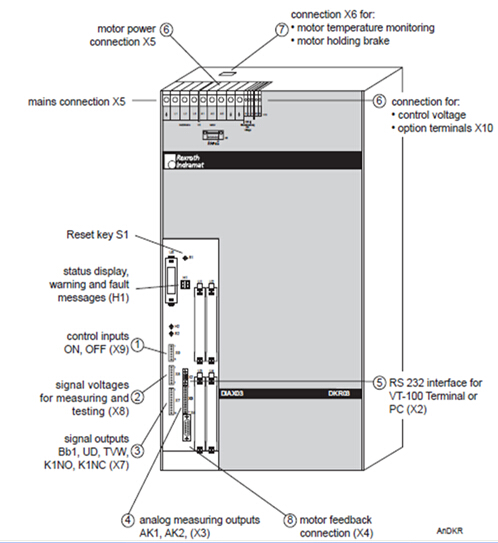

     圖4 DKR各功能接口定義示意圖

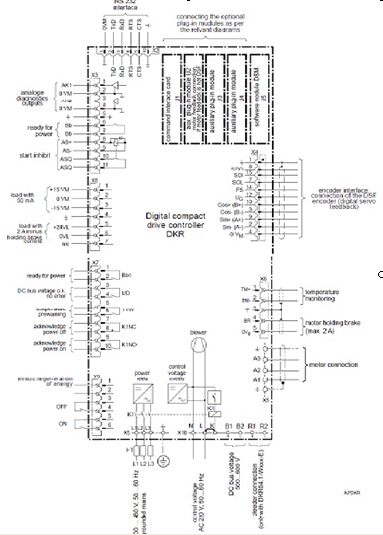

     圖5 DKR主軸驅動接口信號圖

     其中：

     X2:RS232接口；
     X3:模擬量診斷輸出、電源準備信號、上電初始化；
     X4:電機編碼器反饋；
     X6:電機溫度及抱閘監控；
     X7:反饋給數控的輸出信號，包括準備信號，直流總線電壓信號，溫度報警等；
     X8:信號電壓，用於信號測試；
     X9：內部功率單元接觸器輸入控製；
     X75(U1)：指令接口板DAE2.1M；
     X17(U2)：輸入輸出控製板DEA4.2M；
     X50(U3)：編碼器接口板DZF2.1；

     4.3新舊驅動接口區別

     從以上新舊驅動結構圖可以看出，兩者之間差異點最多處在於X75,X17兩塊，其中,X17為主軸定位用。
X75連接的信號有：

     ① 10V模擬電壓輸入E1、E2
     ② 動使能信號RF
     ③ 動停止信號AH
     ④ 障清除CLR
     ⑤ 部24V電源

     X17連接的信號有：

     ① Home switch
     ② Pos1
     ③ Pos2
     ④ Pos start
     ⑤ N=CMD
     ⑥ N<MIN
     ⑦ 90%Load
     ⑧ In pos

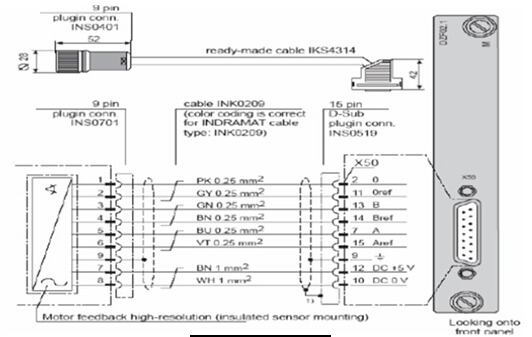

     X50為電機編碼器接口，接線圖如下圖6所示：

     圖6  編碼器接口信號圖


     4.4.線路更改

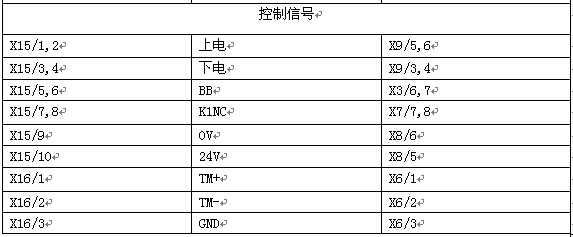

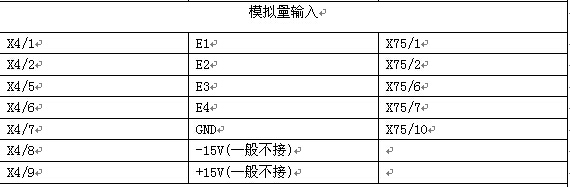

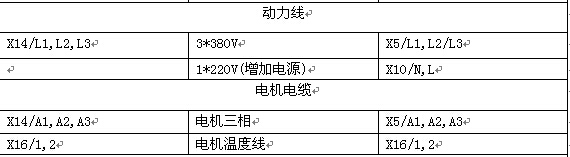

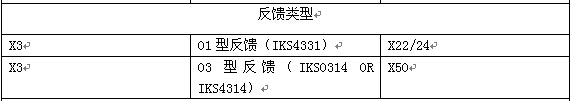

     新舊驅動主要接線對照表

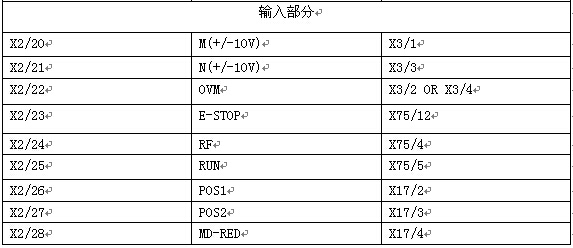

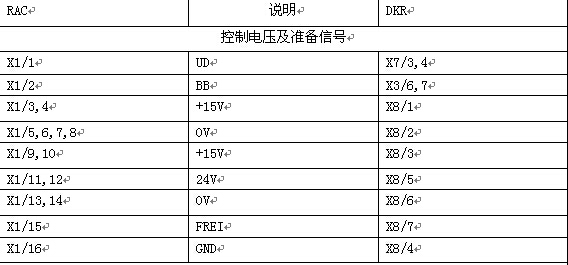

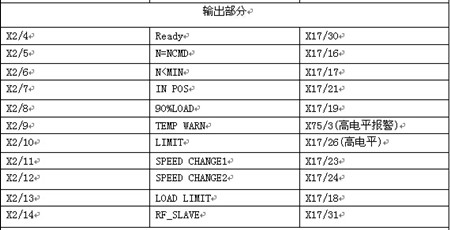

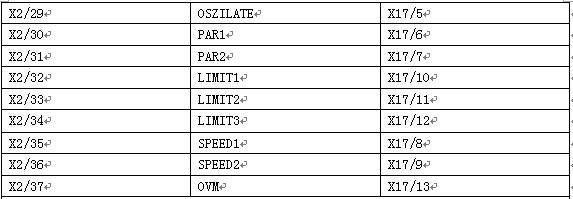

     表1 新舊驅動接口信號更改比較


     4.5．PLC程序更改

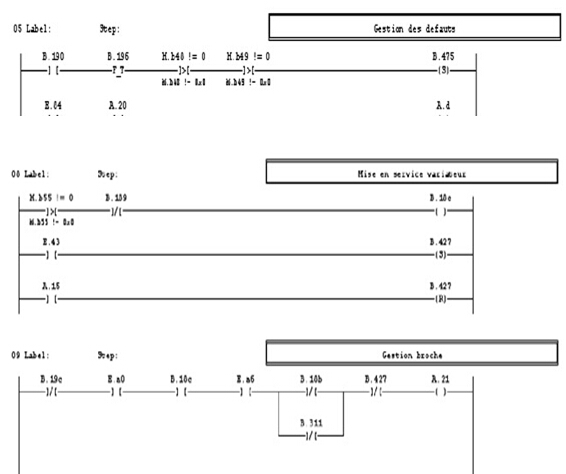

     本次改造，需要對主軸定位控製部分和主軸解鎖修改部分PLC程序進行修改，更改後的PLC程序如圖7所示。


                                                       圖7

     4.6主軸定位（回零）功能的實現

     該主軸除加工過程中使用1400轉左右加工零件外，還需要定位功能，以實現機械手在上下料過程中準確抓放料。為實現此功能，需根據情況設置以下主軸驅動器參數：

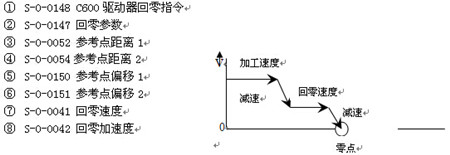

     加工過程中回零示意圖如圖8所示。

     5．調試

     該伺服係統采用專用軟件“DriveTop”對各軸參數進行設定和調試。軟件“DriveTop”以係統控製原理的形式展現了伺服係統各單元的參數。各參數的選項以下拉菜單的形式供用戶選擇。用戶還可根據自己的需要組建適合自己的係統。如調節器類型選擇、擾動輸入選擇、仿真卡選用等。此軟件還可用作伺服係統的手動動作，如選擇相應的軸作任意速度運轉。這個功能在調試和故障處理時很有幫助。該軟件還帶有示波器功能，可用於觀察伺服係統的動態特性，為參數的精確配置提供檢測工具。

     使用DriveTop軟件設置主軸驅動器參數流程如下：

     ① 通訊方式設定
     ② 電機參數設置
     ③ 操作模式選擇
     ④ 電機編碼器類型選擇
     ⑤ 齒輪傳動比及負載類型設定
     ⑥ 速度環斜率
     ⑦ 模擬量輸入設置
     ⑧ 驅動器極限設置
     ⑨ 控製環（位置、速度、電流）設定
     ⑩ 回零/電機編碼器設定

     ⑪ 錯誤響應
     ⑫ 急停功能設定
     ⑬ 狀態信息（到位窗口等）設定
     ⑭ 主軸定位設定
     ⑮ 編碼器仿真卡設定

     本次改造調試過程中，出現過主軸定位故障和驅動器過流報警（F228），通過優化增益、加減速度、回零速度等參數得以解決。

     6．結束語

     DKR係列主軸伺服驅動是REXROTH推出的一款全新的數字化的主軸驅動，具備控製精度高、相應快、性能穩定等優勢。此次改造項目完成後，效果顯著，機床故障率大大降低，尤其是主軸伺服驅動的故障率明顯降低，大大提高了設備可靠性，降低了備件的消耗，為公司節約了維修成本並創造了較大的經濟效益。同時，此次改造，為公司後續類似設備的改造提供了很好的技術指導作用。

      參考文獻：[1] RENAULT自動化設備資料   [2] REXROTH電氣資料光盤
