摘要：對臥式車床進行改造，裝上鏜孔裝置，並在車床主軸孔中裝上鏜刀杆，將臥式車床改造為鏜孔專用鏜床，不僅擴大了車床的使用範圍，保證了工件的加工精度要求，並且較好地解決了生產中的技術難題，取得了良好的經濟效益。

      隨著現在工業的迅速發展，機械產品的結構、形狀和材料不斷地發生變化，產品的加工精度也不斷地提高，要求機床設備要具有較高的靈活性和通用性，以適應生產對象的頻繁變化的需要。傳統的加工工藝是在將工件裝夾在鏜床上，工件不動，在鏜床鏜刀杆上裝上鏜刀，鏜刀旋轉並軸向進給進行加工，但這樣生產效率低，生產成品高，為了解
決以上問題，通過對CW61125車床部分進行改造，將CW61125車床改為鏜深孔專用車床，同時改進了加工工藝，將鏜床鏜孔改為車床鏜孔。

      1. 機床的基本結構和組成部件

      在車床基礎上增加相應部件，以便達到鏜孔、擴孔和滾壓的目的。在加工時，被加工的工件旋轉，刀具完成進給，鏜孔時切削液經鏜杆尾端（鑽杆箱主軸尾部）進入鏜杆內孔、到達刀具切削區，潤滑、冷卻切削區，裹帶切屑在工件的床頭端經排屑鬥流入切屑箱。粗鏜時，孔徑精度I T8－10，表麵粗糙度值Ra＝3.2～6.3m。精鏜時，孔徑精度IT7－9，表麵粗糙度值Ra＝1.6～3.2m。機床的主要組成部分如下：

       （1） 床體部分。借用原CW61125車床床體，後端可接長床體，導軌麵中頻淬火，整體通磨。

       （2）床頭箱部分。借用原CW61125車床床頭箱，齒輪、軸承檢修，換件另計。

       （3）鏜頭支架。采用兩個下半瓦結構，通過支撐套支撐鏜杆，正前麵有按鈕板及儀表，幾乎包含了機床的所有運動的控製按鈕，因此，鏜頭支架也是機床的操作中心。機動快速裝置帶動鏜頭支架沿床體前後進給。如圖1所示為鏜刀杆裝配示意圖。刀杆上裝兩把可調鏜刀，圖中鏜刀4用於將工件上的孔粗鏜，精鏜刀5用於將工件上的孔精鏜，保證工件
一次進給能進行粗、細加工。加工時，主軸帶動鏜刀轉動，工件橫向固定不發生變動，由車床托板沿縱向左移動，完成工件內孔粗、精加工。完成後，沿縱向向右退刀。

      （4）拖板部分。鏜杆固定架固定在拖板上，是通過鎖緊套的方式與鏜杆聯接。當進給時，進給箱傳出動力以帶動絲杠，並使絲杠開始旋轉，旋轉的絲杠使杠上螺母沿軸向運動，軸向移動的螺母帶動拖板，達到拖板進給的目的。當拖板快速運動時，拖板後麵的快速電動機驅動蝸輪付，帶動螺母旋轉，帶動拖板快速移動。當手動時，推上手輪中心的推杆使兩個m2×17mm齒輪齧合，轉動手輪驅動蝸輪付，帶動螺母旋轉，使拖板作軸向移動。手動和快速運動有微動開關互鎖。

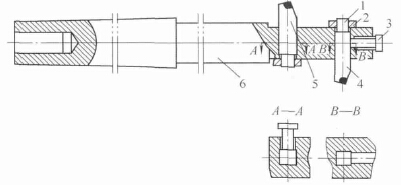

      圖1 鏜刀杆裝配示意圖
      1.M10螺釘 2.M10螺母（焊在刀杆頭部扁方處） 3.螺栓 4.粗鏜刀 5.精鏜刀 6.刀杆

      圖2 鏜刀進給裝置示意圖
      1.鏜刀組合件 2.管件 3.綬油支撐架 4.鏜杆5.鏜杆支承架 6.鏜杆固定支架 7.絲母箱8.離合器 9.減速機 10.電動機

      （5）鏜刀杆的支架。鏜刀杆的支架分為上下兩個半瓦的結構，這樣的目的在於方便了鏜刀杆的更新和替換。鏜刀杆支架的作用在於輔助支承鏜杆。對於細長的鏜杆， 需適當增加支架數量，它沿床身導軌移動是靠拖板帶動，也可以通過手動裝置帶動。

      鏜刀的進給通過支架來實現，在床身中間部位安裝著進給絲杠， 絲杠是由多節組合而成的，兩端由支架來支承，床身前麵裝有齒條，並與手動裝置的齒輪齧合，供移動中心架和鏜杆支架用（見圖2）。

     （6）進給係統。進給箱安裝在床身的尾端，進給絲杠安裝在導軌之間的凹槽內。由交流伺服電動機驅動，絲杠可得到0.5～60r/min的無級調速，拖板得到5～600mm/min的速度。

     （7）中心架、工件托架。借用原車床中心架、工件托架。

     （8）切削液供應係統。切削液供應係統在機床的後麵，主要的組成部分有油箱、輸油管、儲屑箱及泵站等。切削液的主要作用有兩點，第一點是冷卻的作用，第二點是清除切屑排往儲屑箱和油箱。冷卻係統的液壓是由1個電動機帶著1個齒輪泵組成，可提供300L/min的流量，具有冷卻過濾功能。

     （9）排屑鬥。增加專用的排屑鬥，可把切屑和切削液自動排入切屑箱內，防止切削液的飛濺。

    （10） 電氣部分的控製係統。主要有電氣控製係統、電氣控製櫃及驅動裝置等。

      2. 機床的基本技術參數


    （1） 鏜孔最大直徑：500mm；中心高度（從平導軌至主軸中心）：同原機床；最大加工工件長度：4 000㎜；主電動機功率：與原車床相同；進給電動機功率：5kW；機床主軸級數、轉速：與原車床相同；拖板電動機：5kW、N=2 880r/min；進給速度範圍：0～600mm/min；拖板快速移動速度：2.8m/min；冷卻泵電動機：5kW、N=960r/min；冷卻係統額定壓力：0.36MPa；冷卻係統流量：200L/min。
    （2）粗鏜時，孔徑精度：IT8-10，表麵粗糙度值：Ra=3.2～6 . 3  m；精鏜時，孔徑精度：IT7－9，表麵粗糙度值：Ra=1.6～3.2m。
    （3）進給速度：根據加工的具體情況而確定，一般在10～60mm/min；切削速度：一般是根據材料的硬度、刀具設計的結構及被加工工件的材質確定，一般在60～90m/min。加工現場如圖3所示。

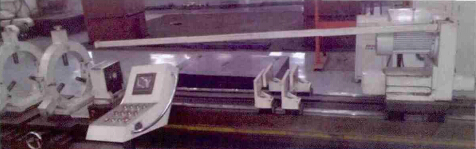

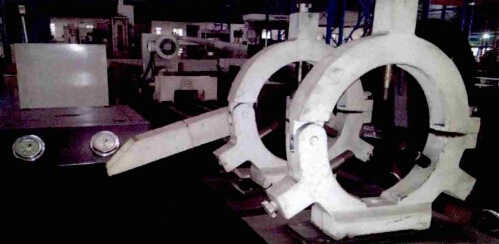

      圖3 加工現場

      3. 結語

      該設備通過改裝後更加簡單易行，不需要花費太多資金，利用原有的普通設備，使得原有設備通過挖掘潛能再次利用，擴大了車床的使用範圍，提高了機床的利用率，因而使生產效率得到了大大的提高，同時也降低了生產工人的機械勞動強度，降低了生產的成本，在實際應用時產生了很好的加工效果和良好的經濟效益。
