針對自動化的機電一體化構想

2015-9-17 來源：作者：

為了針對工業4.0簡化工程過程並提高單個單元的重複利用率，設計者著眼於機器的模塊化結構及其機電一體化應用，對此控製十分重要。

革新速度和縮短開發時間在全球競爭中日益重要，企業開發新機器和設備時機電一體化構想是一個重要的成功因素，“機電一體化”這一概念反映“機械”和“電子”這兩個領域的協作，機電一體化係統主要由模塊組成，每個模塊都有感應器、執行器、信息處理(軟件)和基礎機械係統(液壓或氣動)。

從中長期來看，隻有持續的跨學科“模塊思維”才能成功，支持這種設想的控製係統起著重要作用，但當前係統有其局限性，一方麵雖然軟件模塊可以設置，但如果通過強大的中心控製係統實施，單個模塊的驗收就會變得複雜，另一方麵區域性控製可用於模塊的自動化，這會在建立相互聯係時提高成本，控製單元的數量和排列也應與機器的整體一體化結構理想匹配，因此設計前就應考慮這些要點，以免後期改造時增加成本。

自動化係統提供新的改造可能性

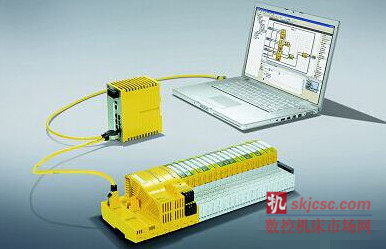

Pilz的自動化係統PSS 4000在這方麵提供了新的可能性，憑借其分散功能，選擇設計必須的SPS和控製方案等決定可以推遲到設計階段的後期完成，這樣設計者便可以集中精力規劃過程必須的部件，功率和結構問題退居第二位，傳統自動化過程中隻有一個中央控製對機器和設備進行監督並處理所有信號，而PSS 4000則可以分配控製功能。

自動化係統PSS 4000具體由硬件和軟件部分以及實時-以太安全網p和用於不同領域的、帶有特定功能基礎的各種編程編輯器組成，硬件包括各種功率級別的控製裝置，過程或控製數據、故障-安全數據和診斷信息通過以太網交換和同步，安全和自動化功能的交融降低了通信領域的複雜性並額外降低了成本。

此外對於控製功能而言，相關程序部分在哪裏完成並不重要，使用者在一個整體項目中采用一個在運行時間內平均（jun1）分配的用戶程序，而不是中央控製。

在自動化係統PSS 4000中，Pilz自動化套件PAS可編輯軟件，這一工具的中心是模塊化：由基礎功能形成元件，由元件形成模塊，由模塊形成機器和設備，通過基礎件的分層嵌套完成。基礎功能、元件和模塊是軟件開發的支柱，可在需要時作為所謂的軟件組分(通過組裝、根據對象)再次使用。

Pilz通過額外提供一個包含最常用的基礎功能、元件和模塊的軟件庫對此進行支持，從軟件庫中選擇成品組件本身並不稀奇，PAS 4000的特殊之處在於，這些組件具有特點即所謂的“屬性”，這樣需要的功能可以很容易地通過參數進行組合。

功能標準化時的優勢

這在功能標準化時會產生明顯的優勢，以前使用者總是會麵臨一個問題：在保證一目了然的情況下一個基礎件中到底能夠設置多少功能?在實際操作中不是基礎件太多就是基礎件太少參數太多，PAS 4000則不是這樣：使用者自己確定優先選擇的組件，並針對用途創建使用者平台，通過它選擇各種功能，在此過程中隻會看到作為參數的功能，組件掩飾了複雜性，用戶操作方便。

使用組件還有一個優點：編程和硬件結構可以脫鉤，可以平行完成，而不用象以前那樣連續進行，常見的情況是，知道機器該是什麽樣子並有了第一批電路圖後才開始開發軟件，如果設備的機械部分思考和設計完畢，製造過程便可以分離並平行進行，因為隻要通過建立組件庫使機器的功能標準化，第一批關於待製造機器的信息就足夠建立整體結構了。組件的具體功能可以通過個性化的特點即屬性後期確定，根據所有院係就項目的最初設想所達成的一致意見，可以大體確定設備必需的組件，具體功能可以通過屬性後期決定。

通過機器的數據網建立並維持所有參與者之間的交流意味著很多工作，如果再考慮到機電一體化模塊也是硬件模塊，因此每個模塊都包含智能控製，那麽模塊之間，更確切地說是模塊控製部分之間的交流就是一個重要主題。

通過自動化係統PSS 4000，交流不再是明確而是含蓄地進行，在第一種情況下，數據網的每一個參與者都能了解和接觸所有信息，而在第二種情況下，控製模塊的交流途徑(單個模塊之間)隻對整體項目而言是已知的，之後通過工具根據程序分配獨立設置。

機電一體化構想對控製要求很高

機電一體化構想提高了對控製方案的要求，因為單個設備部分的改動會增加控製層麵的複雜性，中心控製位置的程序結構必須改變。為了將來的自動化，人們需要這樣一種方案，它一方麵能夠分配智能控製，另一方麵又能確保多個控製的必要連接以方便用戶操作。

觀察一台設備的生命周期，機電一體化構想的優勢就會更加明顯，特別是在設計和驗收階段：根據設備複雜程度和機器規模等不同因素，可以節約30%至50%的時間。來源：MM《現代製造》
