無偏差最小二乘法伺服控製係統參數辨識

2018-4-18 來源：合肥工業大學作者：吳路路韓江田曉青夏鏈

摘要：為準確辨識伺服控製係統參數，針對高性能運動控製算法的要求，在分析典型伺服控製係統結構模型基礎上，基於“庫侖摩擦＋黏性摩擦”模型，設計了無偏差最小二乘方法,研究其在“工控機＋運動控製卡”數控係統平台上的實現方法。實時采集電機角速度數據，利用設計的方法估算伺服係統轉動慣量、黏性摩擦和庫侖轉矩，通過角速度重構，對比理論計算和實際測量角速度，驗證參數辨識的有效性和準確性。理論分析和實驗結果表明，所設計的參數辨識方法能夠準確辨識係統參數。

關鍵詞：伺服控製；無偏差最小二乘法；角速度重構；參數辨識

0、引言

設計高性能的伺服驅動控製係統，需要準確辨識執行機構的動力學參數。起初，控製係統都是基於偏差調節的反饋控製方式，為了降低運動軌跡的輪廓誤差，要求各運動軸有匹配的閉環動態響應。隨後，在傳統反饋控製器的基礎上，人們又提出前饋控製算法，即在控製器中引入了預估前饋數據。Ｔｏｍｉｚｕｋａ提出了一種零相位誤差前饋控製器（ＺＰＥＴＣ），通過在前饋控製器中輸入零點來補償閉環係統的不穩定零點，增加控製係統的帶寬，提高伺服係統的跟蹤精度。然而，對於ＺＰＥＴＣ控製算法而言，如果想要設計具有較強魯棒性的控製器，需要準確獲取反饋係統的模型參數。

Ｒａｍｅｓｈ等指出，如果控製係統參數與實際控製對象的參數不匹配，則使用前饋控製器反而會降低係統的控製精度，即使采用最小方差（ｇｅｎｅｒａｌｉｓｅｄ　ｍｉｎｉｍｕｍ　ｖａｒｉａｎｃｅ）和極點配置方法設計係統控製器，如果想獲得較好的控製性能也需精確知曉控製對象的參數。從工業上廣泛使用的Ｐ、ＰＩ、ＰＩＤ控製器，到較為複雜的ＺＰＥＴＣ控製器，再到更複雜的集成控製器，雖然各種控製算法都有一定的抗幹擾能力，但對於突變的幹擾來說，這些控製算法都需要一定的時間來消除突變幹擾的影響。在圓弧插補的過象限處和線性輪廓拐角處，運動軸方向改變，摩擦力方向會隨之發生突變，由於無法及時消除摩擦力的影響，該位置的精度會顯著降低。解決這一問題的方式就是利用已知的信息（如插補的參考位置、速度），提前預估即將產生的幹擾情況，通過前饋補償的方式來消除突變幹擾對係統運動精度的影響。然而，對於這種提前補償的方式，需要預先獲取突變幹擾的特征。就進給係統中因運動方向改變而發生突變的摩擦幹擾而言，需要提前掌握摩擦的特征才能進行補償。

本文通過最小二乘法辨識進給驅動係統的動力學模型參數和摩擦幹擾的特征參數，進給係統模型采用典型模型，摩擦幹擾模型采用 “庫侖摩擦＋黏性摩擦”模型。模型辨識實驗在基於“工控機＋運動控製卡＋伺服電機”的運動控製平台上實現，通過重構電機運行速度，驗證模型辨識的有效性。

1、伺服控製係統建模

伺服控製係統模型采用在實際應用中廣泛使用的慣量阻尼模型，摩擦模型則采用“庫侖摩擦＋黏性摩擦”的結構。摩擦是影響進給係統控製精度的主要幹擾因素，因此本文主要考慮摩擦因素，忽略測量噪聲、量化誤差等次要因素對模型參數的影響。

1.1 伺服係統模型

圖１所示的進給驅動係統模型在伺服控製係統中廣泛使用，係統中等效轉動慣量為、黏性摩擦因數為Ｂ。ｕ是輸入的電壓控製信號，由於伺服驅動係統的電流環帶寬在幾千赫茲以上，遠高於係統的采樣頻率，因此電流環可簡化成一個比例放大環節，比例係數為Ｋａ。經過驅動器的放大作用，在電機電樞中產生電流ｉ，電機轉動形成驅動轉矩Ｔｍ，電機的轉矩常數為Ｋｔ。除了電機產生的驅動轉矩Ｔｍ外，導軌、絲杠、軸承上的摩擦力會在電機軸上產生幹擾轉矩Ｔｆ，驅動轉矩Ｔｍ和幹擾轉矩Ｔｆ共同作用驅動電機軸轉動。轉動角速度為ω，電機軸連接導程為ｒｇ的滾珠絲杠副，經由絲杠將角速度轉化為伺服係統的直線運動速度，直線運動速度為ｘ·，經過一個積分環節得到伺服軸的位置ｘ。

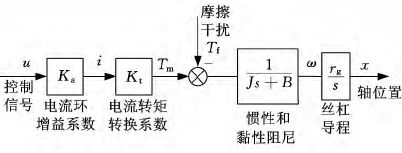

圖１　伺服控製係統模型

1.2 摩擦模型

文獻中對各種摩擦模型做了詳細的闡述，“庫侖摩擦＋黏性摩擦”模型能夠較準確地反映摩擦特性，相比其他摩擦模型而言結構簡單，用較少的參數體現摩擦的特征，在工程中得到較廣泛的使用。

文獻從工程實用角度采用圖２所示的模型，很好地補償了摩擦的影響，摩擦轉矩Ｔｆ與軸轉速ω在一定程度上成線性關係。

圖２摩擦模型

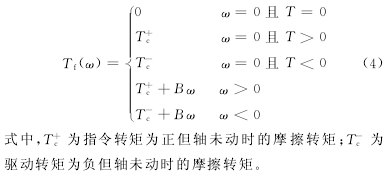

當驅動轉矩小於庫侖摩擦轉矩Ｔｃ時，伺服係統運動軸處於停止狀態，當軸運動後，隨著角速度值增加，摩擦轉矩成現線性比例增長，直線的斜率為進給驅動係統的黏性摩擦因數Ｂ，當運動方向發生改變時摩擦轉矩發生突變。摩擦轉矩與角速度的關係如下公式所示：

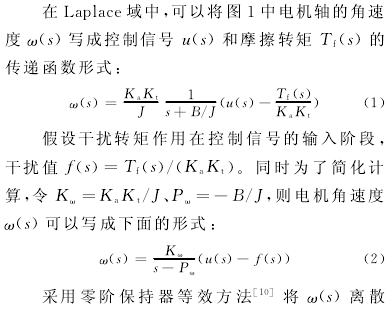

2、係統參數辨識

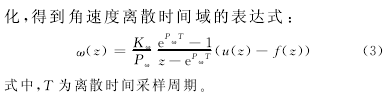

利用圖１所示的伺服係統模型和圖２所示的摩擦模型，在一個簡化的伺服係統上進行參數辨識實驗。係統辨識采用兩種方式：簡單最小二乘法和無偏差最小二乘法。簡單最小二乘法忽略庫侖摩擦的影響，默認Ｔｃ＝０，實際辨識過程中隻需估算轉動慣量和黏性摩擦因數值；無偏差最小二乘法考慮摩擦幹擾的影響，需要估算慣量、黏性摩擦因數和庫侖摩擦值。

2.1 簡單最小二乘法係統參數辨識

采用簡單最小二乘法忽略運動方向改變時的摩擦突變的影響，認為Ｔｃ＝０。

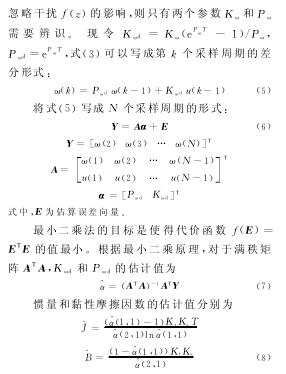

根據式（３），如果

2.2 無偏差最小二乘法係統參數辨識

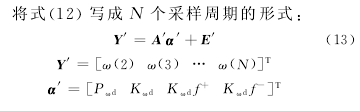

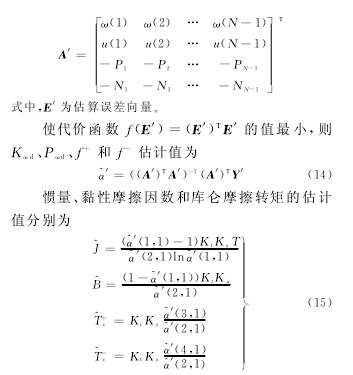

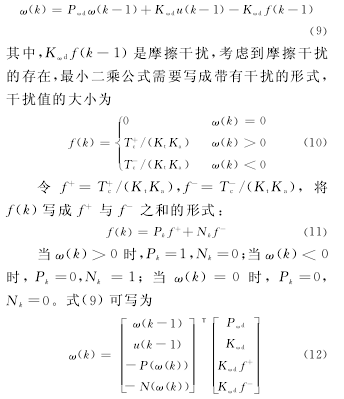

在實際工作過程中，由於幹擾的存在可能會使得估算值出現較大偏差，故需要考慮幹擾對估算值的影響，此時式（３）寫成如下形式：

3、參數辨識實驗

通過兩種方法辨識伺服控製係統的轉動慣量和黏性阻尼係數，與平台的實際轉動慣量對比，驗證無偏差方法的準確性；然後將兩種方法辨識的結果分別代入到伺服係統模型中，根據輸入指令計算係統的理論輸出速度，並分別與實際采集的速度作對比，分析兩種方法的速度偏差，驗證無偏差方法的有效性。

3.1 實驗平台

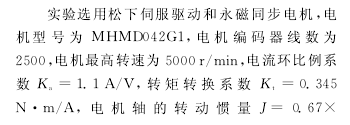

伺服係統參數辨識實驗是在基於“工控機＋運動控製卡＋伺服電機”的平台上進行的，如圖３所示。工控機通過以太網總線向運動控製卡發送控製指令，運動控製卡根據指令值控製電機運轉，實時采集電機編碼器反饋的脈衝值，根據反饋值計算電機實際轉動的角速度；將電機的實際角速度實時反饋給工控機，工控機將對應時刻的角速度值寫入相關文檔，用於相關參數辨識。

圖３　實驗平台結構

3.2 參數辨識

實驗輸入的指令是一係列階躍電壓信號，指令電壓先增大再減小，共進行３組實驗，如圖４所示。３組實驗中，指令電壓值從０增加到每組實驗的最大值，再減小到０，相應階躍點的控製電壓值如表１所示，３組實驗的最大值分別為７５ｍＶ、１００ｍＶ和１５０ｍＶ，最小值為０。

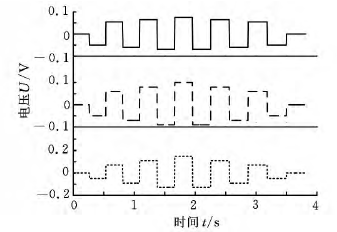

圖４　３組實驗指令電壓信號

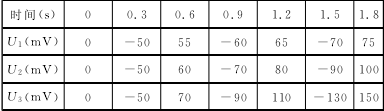

表１　指令電壓值

利用ＰＭＡＣ運動控製卡實時采集電機的速度值，利用式（７）和式（１４）分別對係統的參數進行估算，得到轉動慣量、黏性摩擦和庫侖摩擦轉矩的估計值。表２是通過簡單二乘法獲得的轉動慣量和黏性摩擦值。表３是通過無偏差最小二乘法得到的轉動慣量、黏性摩擦值和庫侖摩擦轉矩值。圖５是３組實驗的估算值對比圖。

表２　簡單最小二乘法估算值

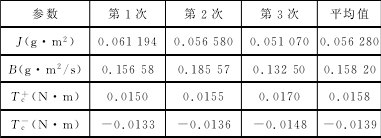

表３　無偏差最小二乘法估算值

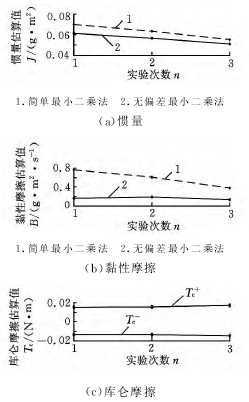

圖５　實驗數據對比

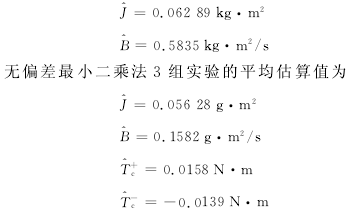

對比３組實驗的估算值，簡單最小二乘法得到的轉動慣量和黏性摩擦值相對較大，且３組實驗結果存在較大差異，無偏差最小二乘法３組實驗得到的估算值波動較小，三次實驗的結果基本一致。由表２可得簡單最小二乘法３組實驗的平均估算值為

對比實際和辨識所得的伺服控製平台的轉動慣量值，從以上的估算結果可以看出，兩種方式估算得到的轉動慣量值都很接近實際值，兩種方式都能很好地辨識係統的轉動慣量。然而，簡單最小二乘方式辨識得到的轉動慣量和黏性摩擦的值相對無偏差方式較大，而且３次辨識的結果差別較大。簡單最小二乘法未考慮庫侖摩擦的影響，將庫侖摩擦的影響轉化成黏性摩擦的影響，致使黏性摩擦和轉動慣量值增大並使得結果波動較大。

為了驗證辨識參數的有效性和準確性，將辨識獲得的參數代入到理論模型中，根據輸入的電壓指令計算並重構理論角速度，將理論角速度與實測角速度相比較，結果如圖６所示。

采用簡單最小二乘方式重構的角速度最大誤差值為１５ｒａｄ／ｓ，無偏差方式重構的角速度誤差值為７ｒａｄ／ｓ，不到前一種方式的一半，采用無偏差方式辨識獲得的參數重新構建的角速度與實際的角速度相符度更高，更能準確地描述實際伺服係統。

采用無偏差方式估算的參數計算得到的理論角速度曲線更接近實測角速度曲線，而且角速度誤差波動更小。

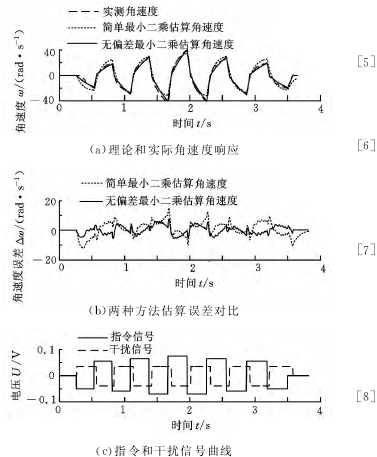

圖６　角速度重構與分析圖

4、結語

本文分析了伺服控製係統結構模型，采用無偏差最小二乘方法，基於“庫侖摩擦＋黏性摩擦”模型，辨識伺服控製係統參數。研究了最小二乘法參數辨識在“工控機＋運動控製卡”數控平台上的實現方法，從理論和實驗的角度分析了辨識方法的準確性。通過辨識實驗獲得係統的參數，並將估算得到的係統參數代入係統模型，重構電機角速度。實驗結果表明，所采用無偏差最小二乘方法可以更準確地辨識係統的參數。
