摘要：介紹木工加工設備疊板機控製工藝，提出電氣控製係統的控製策略,設計變頻器控製方案。係統采用極簡化的控製方式，取得滿意的運行效果。

       關鍵詞：木工疊板機；變頻器；急加減速

       一、引言

      木板加工的設備，主要有剝皮機、整形機、木工旋切機、自動疊板機等組成生產線；一個圓木通過薄皮機外皮給剝開，然後通過整形機把彎曲的圓木整成比較圓的木材，再到木工旋切機上把圓木旋切成木板，並且按設定長度裁切後，通過選材把廢木板留下，把加工好的木板通過疊板機自動疊好。


       二、疊板機的工作原理：

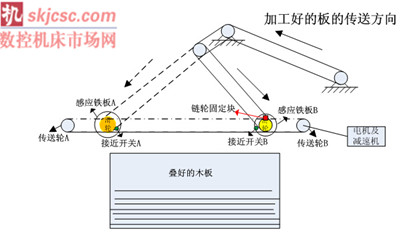

       疊板機的主要係統如下圖：




      說明：

     1、電機通過皮帶和減速機連接，減速機的輸出通過鏈輪和傳送輪A、傳送輪B進行連接，並且鏈輪和滑輪做固定，在鏈輪動作時，滑輪向左、向右滑動，把傳送帶上的木板疊好；

     2、 當傳送帶上的接近開關（沒有畫）感應到有木板時，電機開始工作；

    3、 當滑輪動作到左邊，接近開關A感應到信號，給出停機命令，並且要求停機之後，還在接近開關A的感應範圍內；

    4、 當傳送帶上的接近開關再次感應到有木板時，電機開始反轉，從左邊向右邊移動，當接近開關B感應到信號時，停機，並且要求停機之後，還在接近開關B的感應範圍內。

      三、GK500變頻器介紹

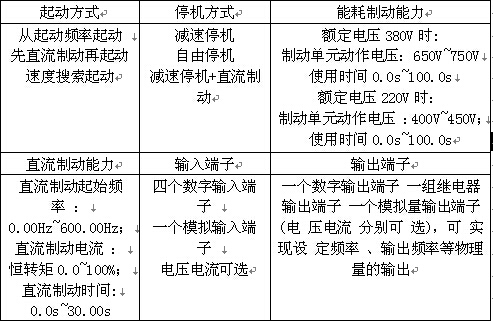

     GK500迷你型變頻器特別針對小功率應用場合設計，不僅體積小，操作簡單，而且同樣具備開環矢量控製模式，和V/f控製模式可選，以及多種頻率給定方式，包括數字給定，模擬量輸入，脈衝輸入，端子控製，PID控製，簡易PLC 控製，通訊控製等方式。





       四、 變頻器的應用：

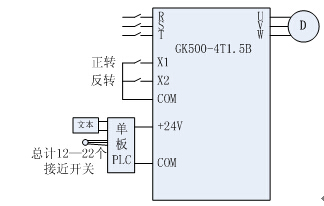

      1 、 變頻器的接線圖：


      2、 變頻器的運行命令有單板的PLC給定，確定正轉、反轉，頻率給定方式為變頻器的麵板電位器；

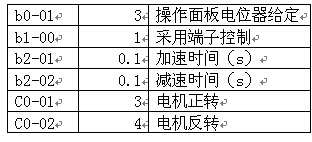

      3、 變頻器參數：


      4、 控製重點：

     1) 變頻器帶電機，讓滑輪向左滑動，到接近開關A感應到之後，必須在感應鐵板A的範圍內，要求要急速減速。
     2) 急減速過程中變頻器不能報故障，客戶之前在使用過程中經常會出現此情況，影響生產。
     3) 吉泰科使用智能急減速功能後，完美的解決了客戶即要求快速停機，又不會報警的問題，疊板精度控製在±2mm以內。

      五、 結束語

     以上應用均經過多個應用場合，長期使用，運行平穩，控製效果優秀，獲得用戶好評
