雷尼紹機器校準方案助力BOST將機床設定時間縮短50%

2022-2-16 來源：雷尼紹作者：-

BOST Machine Tools Company（下稱“BOST”）位於西班牙Gipuzkoa的Asteasu，是一家成熟的重型、超重型車床和重型軋機製造商。BOST成立於1972年，原名為“Talleres Bost”，最初從事車床改裝服務。自1987年起，BOST開始為客戶新購的車削、鑽削、銑削、鏜削等通用加工機床提供綜合性設計、製造和安裝服務。

背景

從1981年以來，BOST持續不斷地對其產品係列進行創新，現已成為深耕機床行業的專業技術公司。

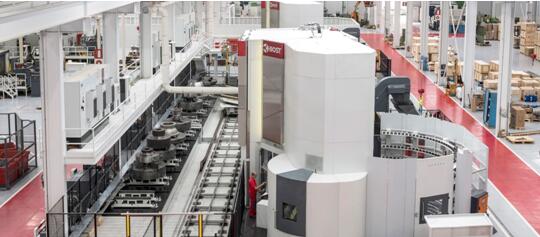

BOST的機床係列覆蓋多個應用領域，包括石油和天然氣、航空航天、國防和鐵路等。此外，該公司擁有占地8,000平方米的生產設施。

BOST的團隊充滿活力，持續不斷地為客戶提供極其靈活的個性化服務。BOST堅持對每台機床執行嚴格的出廠檢驗，包括幾何精度和重複性驗證，以及負載測試。

挑戰

隨著市場的要求日益嚴苛，BOST麵臨著準確驗證並提高回轉軸精度的挑戰，主要是回轉軸B的校準。

B軸校準對於五軸機床性能驗證及質量保障至關重要，但由於旋轉擺頭的設計，無法在這些軸的中心安裝設備來驗證性能。

BOST還希望提升C軸的性能。以前，C軸是使用五棱鏡係統進行測量的。但是這種測量方法不夠靈活，當執行360度測試時，隻能以30度為間隔來采集12個位置。

解決方案

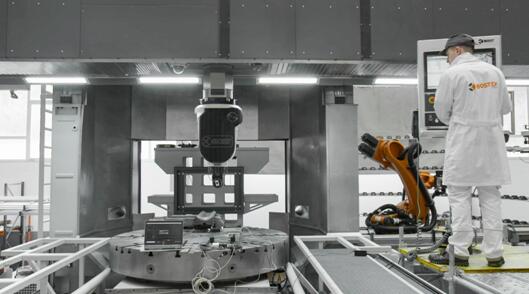

雷尼紹的工程師在BOST的各式機床上演示了XR20-W無線型回轉軸校準裝置的功能。XR20-W在測試方法設定方麵非常靈活，可以根據被測軸的具體要求來配置測試的采集間隔和測量範圍。

借助雷尼紹的擺動軸轉台測量軟件，XR20-W可以安裝在回轉中心之外，為校準回轉軸B提供了一種簡單易行的解決方案。

利用這種靈活的測量方法，BOST成功改進了回轉軸B和C的技術規格。

結果

為了找到最佳解決方案，BOST向雷尼紹尋求幫助，因為他們之前已經采用了雷尼紹的諸多機器校準解決方案。雷尼紹XL-80激光幹涉儀具有穩定的激光源以及環境補償功能，它的線性測量精度在±0.5 ppm以內，可將校準時間縮短多達50%。BOST還使用XL-80對與角度和直線度誤差相關的定位性能進行精度檢查。

此外，BOST也使用雷尼紹QC20-W球杆儀對XY、YZ和ZX平麵進行圓度檢測，以驗證機床校準情況。在以上產品和技術的幫助下，該公司生產出高性能機床，並可提供相應的可溯源證書。

根據雷尼紹的建議，BOST決定購買XR20-W無線型回轉軸校準裝置，因為它針對BOST的具體要求提供了最佳的五軸校準解決方案。將XR20-W與XL-80激光幹涉儀結合使用時，精度可高達±1角秒，而且易於設定，數據采集速度快。

XR20-W非常靈活，可以使用雷尼紹的擺動軸轉台測量軟件和CARTO軟件執行“同軸”或“擺動軸”測量。擺動軸轉台測量為BOST提供了可溯源的校準數據。

詳情請訪問www.renishaw.com.cn/calibration
