雷尼紹RESOLUTE™光柵升級科研級天文望遠鏡的位置反饋性能
2021-11-17 來源：雷尼紹 作者：-
背景
Wise天文台是由以色列特拉維夫大學 (Tel Aviv University) 擁有並運營的天文研究機構。四十多年以來，該天文台始終致力於支持天文學領域的前沿研究。它位於以色列的內蓋夫 (Negev) 沙漠中，距離最近的城鎮也有五公裏；這種獨特的地理位置意味著，這裏的夜空全年大多數時間晴朗無雲，並且遠離光汙染的影響。憑借這些優勢，該天文台的一米口徑天文望遠鏡可以拍攝出高質量的天文照片，為全世界各大天文學和天體物理學研究機構提供理想的研究素材。
特拉維夫大學的天文望遠鏡是全自動操作的，並且配有超高分辨率的光譜儀，用於發現已知恒星周圍的新行星。該望遠鏡安裝於1971年，自安裝之後，它的結構基本保持不變。但是其中的一些內部組件，例如電機和軸承，尤其是位置反饋光柵，已經逐漸接近設計使用壽命，而且研究人員也開始注意到一些性能問題。
望遠鏡的運動軸上裝有光柵，用於測量望遠鏡的移動位置。天文台的研究團隊發現，原來的光柵有時會提供錯誤的信息，導致軟件毫無預警地停止運行。因此，現場工程師最終決定更換光柵，並且開始聯係光柵供應商報價。
該研究團隊谘詢了其他天文台的同行，並且對供應商進行了在線審核，最終選擇與一家以色列的運動技術供應商Soulutions合作，這家公司同時還是雷尼紹光柵產品的授權經銷商。
挑戰
“由於天體沿著軌道不停運行，研究人員隻有很小的機會窗口能拍攝特定星座的高質量照片，所以我們必須快速完成升級工作，從而將停機時間降至最短，”Soulutions公司的雷尼紹光柵業務經理Benny Naim解釋道。
Naim先生繼續說道：“我們詳細了解了天文望遠鏡的運動方式，包括它的精度和速度要求，以確定新光柵的最佳安裝位置。綜合考慮以上因素，我們認為必須進行定製設計。”
“在為研究團隊提供解決方案建議時，我們還考慮了天文台的地理位置，”Naim先生補充道。“在沙漠中，氣溫日變化劇烈，白天仿佛盛夏，到了夜晚溫度卻降到零度以下。溫度變化會導致熱脹冷縮，進而對金屬物體產生不利影響。因此，在設計用於將新光柵安裝到望遠鏡上的定製安裝支架時，我們必須考慮熱膨脹效應，以確保氣候狀況不會影響望遠鏡的精度。”
解決方案
Soulutions團隊建議在望遠鏡上安裝兩個雷尼紹RESOLUTE™絕對式光柵。RESOLUTE係列能夠使直線光柵係統在高達100 m/s的速度下實現1 nm分辨率，使圓光柵係統在高達36,000轉/分的速度下實現32位分辨率，這是世界上首款做到這一點的絕對式光柵。而且，RESOLUTE直線光柵係統的超低電子細分誤差 (SDE) 和抖動使其從同類光柵中脫穎而出。
該團隊還搭配了RTLA30-S直線柵尺。這是一款輕薄小巧的不鏽鋼鋼帶柵尺，其安裝選項考慮到了基體熱膨脹的影響，又兼具鋼帶柵尺的便利性。雷尼紹光柵技術提供了無與倫比的堅固性、優異的運動控製性能、寬鬆的安裝公差、更高的位置穩定性，以及低至±40 nm的電子細分誤差，能夠實現平穩的速度
控製。
“在首次造訪天文台進行現場調查之後，我們決定不從望遠鏡上拆下原來的光柵，因為這樣需要拆解整個望遠鏡，從而增加研究團隊的停工時間，”Naim先生說道。“相反，我們建議先斷開舊光柵的連接，然後使用定製加工的機械支架安裝新光柵，這樣就能快速而高效地完成整個升級工作。”

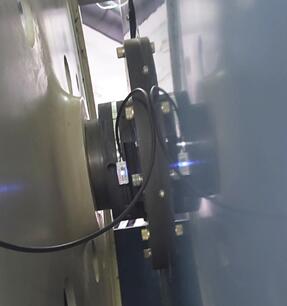

Soulutions團隊在天文台進行了兩次現場訪問，並且在望遠鏡的每個運動軸上都安裝了RESOLUTE直線光柵。橫滾軸控製望遠鏡的方向，用於觀測不同的天區；而俯仰軸控製物鏡和攝像機的左右運動。
“將光柵連接至望遠鏡的控製器之前，我們先使用雷尼紹的高級診斷工具 (ADTa-100) 測試了光柵的安裝效果，”Naim先生說道。
“我們使用軟件驗證了兩個光柵均（jun1）可提供良好反饋，並且檢查了整個軸行程上的信號強度，從而確保了光柵能夠實現優異的運動控製性能。在確定安裝成功後，我們才將光柵係統與控製器相連。”
ADTa-100可從RESOLUTE絕對式光柵中獲取全麵的實時數據，並將這些信息顯示在ADT View軟件的用戶友好型界麵上。它不僅可以在複雜安裝條件下報告光柵的性能，亦可輔助係統查錯，從而避免機器發生長時間停機。
結果
“雷尼紹的先進技術與Soulutions經驗豐富的本地專家團隊強強聯手，幫助我們快速找到了最適合的解決方案，”Wise天文台的Arie Blumenzweig表示。
“望遠鏡的位置反饋子係統的精度、分辨率和可靠性均顯著提升，性能煥然一新。現在，我們正在研究如何進一步改進觀測方式，以充分利用新光柵係統的諸多功能。”
Naim先生繼續說道：“對於我們團隊而言，這個項目既特別又充滿挑戰，但同時也收獲頗豐。在運行了一個月之後，Wise天文台的研究人員向我們反饋說，新光柵係統的位置測量性能優異，並且希望我們繼續升級天文台的其他望遠鏡。看到雷尼紹技術在天文學研究領域施展身手，我們感到非常激動。”
Wise天文台簡介
Wise天文台是專業的天文研究機構，由特拉維夫大學擁有並運營。它位於內蓋夫沙漠的米茨佩拉蒙鎮 (Mitzpe Ramon) 附近，在特拉維夫以南約200 km的位置。這裏部署有一架一米口徑的Ritchey-Chrétien天文望遠鏡，多台小型自動天文望遠鏡，以及多種用於地質與大氣科學研究的專業儀器。
詳情請訪問www.renishaw.com.cn/wiseobservatory
詳情請訪問www.renishaw.com.cn/encoders
