基於 DSP 中 EMIF 端口的光柵尺數據采集

2017-8-7 來源：哈爾濱工業大學航天學院作者：萬勇利魏凱韓紀曉陳興林

摘要 : 光柵尺是設備中常用的位置檢測裝置 , 其測量輸出的信號為數字脈衝 , 具有檢測範圍大 , 檢測精度高 , 響應速度快的特點。C6000 係列 DSP 芯片功耗低 , 而且具有高性能的處理能力 , 而且其 EMIF 接口與可以實現與外部存儲擴展的無縫連接。本文介紹一種利用 EMIF 與 FPGA 的無縫連接 , 實現 DSP 對 FPGA 中存儲的光柵尺數據采集方法。

關鍵詞 :DSP;EMIF;FPGA; 光柵尺 ; 數據采集

1 引言

DSP 芯片 , 也稱數字信號處理器 , 是一種特別適合於進行數字信號處理運算的微處理器 , 其主要應用是實時快速地實現各種數字信號處理算法。DSP 有豐富的外設資源 , 其中 EMIF 端口更是滿足了DSP 的外部存儲擴展和數據交換的需求。通過 EMIF 與外部存儲器連接可以實現 DSP 與存儲器的無縫連接 , 對於數據有更高效的存取速度 , 而且 64 位數據線有極高的數據吞吐量。DSP內部對 EMIFA 與 EMIFB 進行了統一編址 , 對 EMIF擴展的存儲空間都有相應的地址映射 , 通過直接訪問相應的地址可以直接獲得存儲在外部擴展存儲器中的數據 , 配置好 EMIF 外設後 , 訪問數據十分方便。嵌入式設計中常用作外部 FLASH 擴展、存儲擴展及和 FPGA數據交換。

光柵尺 , 也稱為光柵尺位移傳感器 , 是利用光柵的光學原理工作的測量反饋裝置。光柵尺經常應用於閉環伺服係統中 , 可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈衝 , 具有檢測範圍大 , 檢測精度高 , 響應速度快的特點。利用光柵尺作為位置傳感器可以精確地獲得控製對象的位置信息 , 而且光柵尺獲得的數據容易處理 , 通過簡單的精度計算和初始位置選擇就可以得到期望的位置信號。

2 DSP 的 EMIF 端口結構

本文以 TMS320C64x 係列 DSP 進行說明。DSP 的EMIF 接口支持異步存儲器接口、同步突發靜態存儲器接口和同步動態存儲器接口 , 支持程序代碼訪問 64 位寬、32 位寬、16 位寬數據訪問。DSP 將 EMIF 接口分為兩個部分 ,EMIFA 和EMIFB, 其中 EMIFA 可以支持 64 位、32 位、16 位和8 位數據訪問 ,EMIFB 支持 16 位和 8 位數據訪問。

DSP 將 EMIF 接口分為兩個部分 ,EMIFA 和EMIFB, 其中 EMIFA 可以支持 64 位、32 位、16 位和8 位數據訪問 ,EMIFB 支持 16 位和 8 位數據訪問兩

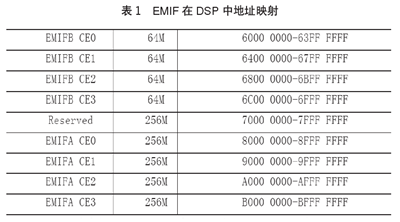

兩個 EMIF 端口的存儲區均被分為 4 個片選空間 , 都可以單獨進行設置與擴展。DSP 對外設 EMIF 端口進行統一編址[1], 其地址映射如表 1 所示。

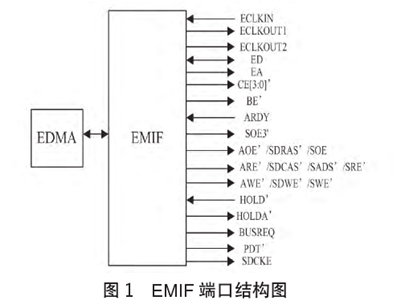

從圖中可以看出 EMIFA 和 EMIFB 分別被分為四個片選區 CE0~CE3, 並且分別分配了地址 , 這樣使得 DSP可以同時與不同的存儲器擴展 , 通過訪問不同的地址區即可訪問相應的外部存儲器 , 大大提高了 EMIF 端口的設計靈活性又提高了 EMIF 端口的使用效率。EMIF 的端口結構[2]如圖 1 所示。

ECLKIN:EMIF 的外部時鍾輸入 , 可以作為 EMIF對外輸出時鍾頻率。

ECLKOUTn:EMIF 對外輸出時鍾頻率 , 它的選擇基於 EMIF 的輸入時鍾頻率（1/4 或 1/6 的 DSP 內部時鍾頻率、外部時鍾頻率）。其中 ECLKOUT1 頻率等於 EMIF 輸入時鍾頻率。ECLKOUT2 可以編程設置為EMIF 輸入頻率的 1 倍、1/2 或 1/4。時鍾頻率的選擇影響外部存儲擴展存儲速度 , 配置 EMIF 需要注意。

ED:EMIF 的數據線。

EA:EMIF 的地址線。

對於 EMIF 的外部存儲 , 它的兩個部分 EMIFA 和EMIFB 可以選擇不同的數據位 , 對於 EMIFA 的外部數據線位數選擇[2]。EMIFA 的數據線可以選擇 64 位 ,32位 ,16 位和 8 位 , 設計相當的靈活 , 可以根據擴展的存儲芯片的類型進行選擇。EMIFB 的數據線可以選擇16 位和 8 位 , 利用 EMIFB 可以進行低數據外部存儲的擴展。

EMIFA 常用於與外部傳感器進行大量的數據交換 ,而 EMIFB 則可以用作 DSP 芯片的 FLASH 芯片擴展及外部 RAM 擴展。兩部分相結合 , 可以滿足數據存儲交換的需求。

3 EMIF 端口與 FPGA 硬件連接設計

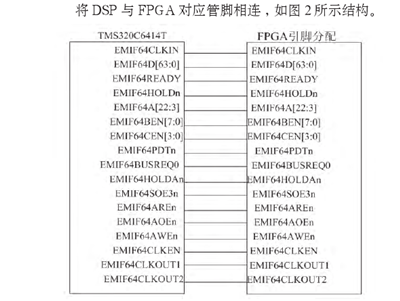

對於 EMIF 端口的引腳我們需要將其與 FPGA 的通用引腳連接起來 , 以便在 FPGA 內進行邏輯編程。其實 ,對於 FPGA 用作 EMIF 的存儲用不到所有的引腳 , 但是為了方便以後的設計變化 , 我們在原理圖中將 EMIF端口的所有引腳均在 FPGA 中分配了引腳。為了防止沒有用到的 EMIF 引腳的幹擾 , 可以將沒有用到的引腳設為高阻態。本設計以 EMIFA 的端口設計為例進行介紹 ,EMIFB 端口可同樣道理進行設計。在 Altium Designer 軟件中繪製原理圖。圖 3 為與EMIF 端口相關元件圖。左側為 DSP 芯片的 EMIF 引腳分布 , 右側為 FPGA 與 EMIF 相接管腳。將 DSP 與 FPGA 對應管腳相連 , 如圖 2 所示結構。

圖 2 EMIFA 與 FPGA 連接圖

4 DSP 中EMIF 程序配置

在 DSP 中對 EMIF 端口的控製可由 EMIF 對應的寄存器進行配置 , 然後利用 DSP 的庫函數應用配置。以EMIFA端口配置為例進行介紹。在DSP中有如下宏定義:

#define EMIFA_FMKS(REG,FIELD,SYM)\

_ P E R _ F M K S ( E M I F A , # # R E G , # #

FIELD,##SYM)

此宏定義可以實現對於 EMIFA 的 REG 寄存器的FIELD 位賦予 SYM 值。這樣可以方便的對 EMIFA 寄存器進行配置。對於本設計 ,EMIF 隻要控製好數據線和地址線及片選使能信號、讀寫控製信號即可, 其他的配置可以從簡。以下隻給出本設計的一些關鍵配置 ,其參數可以自行調節。其他配置位可以根據技術手冊進行設置。

(1) 對於 ENIF 全局控製寄存器 GBLCTL 配置

E M I F A _ F M K S ( G B L C T L , E K2R A T E , HALFCLK) //ECLKOUT2 輸出頻率為 1/2EMIF 輸入時鍾頻率。

EMIFA_FMKS(GBLCTL, EK2HZ, CLK) //ECLKOUT2 輸出不間斷EMIFA_FMKS(GBLCTL, EK2EN, ENABLE) //ECLKOUT2 輸出使能EMIFA_FMKS(GBLCTL, NOHOLD, DISABLE) // NOHOLD 關閉 ,FPGA 可以發起對 EMIF 總線占有申請。

(2) 對於 ENIFCE 空間控製寄存器 CECTL 配置

EMIFB_FMKS(CECTL, WRSETUP, OF(2)) // 寫信號到來前 , 地址線、片選使能先、位使能等信號能建立、讀信號完成後使能芯片需要兩個時鍾周期。EMIFB_FMKS(CECTL, WRSTRB, OF(6)) // 寫信號的寬度為 6 個時鍾周期。EMIFB_FMKS(CECTL, WRHLD, OF(2))

//寫信號到來後對地址線和字節存儲線占用 2 個時鍾周期。EMIFB_FMKS(CECTL, RDSETUP, OF(2)) //讀信號到來前 , 地址線、片選使能先、位使能等信號能建立、讀信號完成後使能芯片需要兩個時鍾周期。

EMIFB_FMKS(CECTL, RDSTRB, OF(6)) //讀信號的寬度為 6 個時鍾周期。

EMIFB_FMKS(CECTL, MTYPE, ASYNC64) // 存儲接口為 64 位同步接口。EMIFB_FMKS(CECTL, RDHLD, OF(2)) // 讀信號到來後對地址線和字節存儲線占用 2 個時鍾周期。

(3) 其他寄存器配置

由於本設計沒有使用 SRAM,SDCTL、SDTIM和 S D E X T 默認設置[3]即可。C E S E C 寄存器也保持默認設置。

(4) 利用庫函數應用配置

聲明結構體 EMIFA_Config, 並將配置好的寄存器值賦予結構體的各個變量。然後利用庫函數void EMIFA_config(EMIFA_Config *config);應用配置即可。

5 光柵尺數據采集設計

光柵尺傳感器的讀數頭將讀到的數據匯集到采集卡上 , 采集卡可以實現對多路光柵尺數據的存儲 , 且按一定的周期刷新各路光柵尺存儲的數據 , 因此 , 我們需要及時的將采集卡中的各路數據取出,送與DSP運算處理。本設計采用 FPGA 作為中間環節 , 首先將采集卡上采集到的數據存入 FPGA 內部的雙口 RAM 中 ,DSP 再通過EMIF 從 FPGA 的雙口 RAM 中讀取數據。

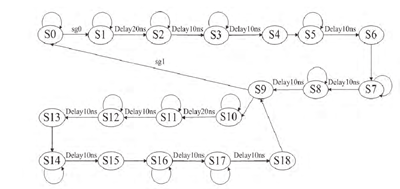

接下來對 FPGA 采集光柵尺數據的邏輯進行設計。由於狀態機條理清晰、運行可靠 , 時序容易把握 , 故本設計采用三段式狀態機進行設計[4][5]。FPGA 對多路光柵尺數據采集的狀態機的狀態轉移圖如圖 3 所示。

在 S0 狀態 , 判斷 5k Hz 上升沿是否到來 , 用此來控製讀取光柵尺數據的周期 , 則周期為 200us（遠小於采集卡的刷新周期）, 由此決定了 DSP 以 200us 為周期處理讀到的數據。在 S1 控製發向采集卡的地址和發向雙口 RAM 的地址為起始地址 , 延時 20ns, 等待地址線穩定。在 S2 狀態 , 將采集卡上得到的數據暫存 , 延時10ns 後 , 在 S3 狀態再次讀取采集卡同一地址的數據並暫存 , 通過 S4 狀態進行數據比較。到 S5, 第三次讀取采集卡同一地址的數據並暫存 ,10ns 延時後 , 在 S6 將三次的數據比較 , 得到中間值並暫存。這樣使得讀數可能存在誤碼率消除 , 係統更加穩健。在 S7 狀態將比較的結果放到雙口 RAM 的數據線上 , 並且統計讀數次數為 0。延時 10ns, 保證數據線的穩定 , 之後在 S8 狀態 , 給雙口 RAM 寫信號 , 持續 10ns, 保證數據穩定寫入。在 S9 狀態 , 判斷多路光柵尺數據是否讀完 , 讀完（sg1=1）, 則複位 S0 狀態 , 否則進入 S10 狀態。在S10 狀態 , 控製發向采集卡的地址和發向雙口 RAM 的地址加 1。S10 到 S18 狀態是對采集卡上下一路光柵尺數據的采集 , 原理與前述相同。在 S18 狀態 , 讀取次數加 1, 回到 S9 狀態判斷是否讀取完畢 , 完畢（sg1=1）,則複位 S0, 否則開始下一路光柵尺數據讀取。

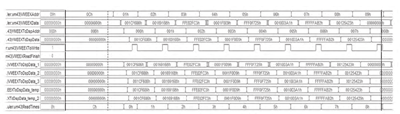

利用 Signal Tap II 對 FPGA 內部邏輯進行監控[6]。可得時序圖如圖 4 所示。

圖中 ,VMEEXAddr 為 FPGA 向采集卡發送的地址 ,VMEEXData 為 FPGA 從采集卡得到的數據。VMEEXTo Dsp Addr 為 FPGA 發向雙口 RAM的地址 ,VMEEXTo Dsp Data 為 FPGA 發向雙口RAM的數據。VMEEXTo Write 為雙口 RAM 寫信號。Read Times 為讀取光柵尺的路數 , 從 0 開始。VMEEXTo Dsp Data_1-3 為三次讀取數據的暫存值。從圖中可以看出在相應的地址內有效地寫入了正確的數據 , 而且實現了多路光柵尺數據的讀取 , 時序是正確的。

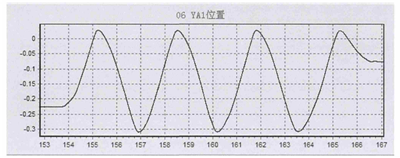

參考圖 1 所示統一編址 , 在 DSP 中訪問相應的 CE片的地址 ,EMIF 可以自動向 FPGA 中設置的雙口 RAM模塊發送相應地址 , 取得相應的數據到 DSP, 這樣大大簡化了訪問外部數據的步驟而且又很快的速率。通過上位機監視 DSP 中處理得到的電機運行位置信息 , 可得到如圖 5 所示的結果。

圖 3 狀態機轉移圖

圖 4 光柵尺數據采集時序圖

圖 5 光柵尺數據采集時序圖

由圖可見 ,DSP 處理得到了正確的電機位置信息 ,且在運動過程中位置變化平滑無毛刺 , 故本設計達到了正確采集光柵尺數據的要求 , 方案是正確的。

6 結束語

本文設計討論了一種利用 DSP 的 EMIF 讀取多路光柵尺數據的設計方法 , 在實踐中得到良好了應用 ,DSP可以準確、可靠地獲得光柵尺傳感器返回的電機位置信號 , 從而為接下來的控製算法打好基礎。在本設計中 , 我們僅討論利用了 DSP 的 EMIFA 端口 , 對於EMIFB 端口同樣可以加以利用 , 可以用來進行 RAM 或FLASH 擴展。設計中 , 利用了 FPGA 作為邏輯處理的中間環節 , 讓其將采集卡的數據進行存儲 , 這樣大大減少了 DSP 的訪問壓力。由於本文主要針對 TMS32064X係列 DSP 進行了設計 , 對於不同係列 DSP 的 EMIF 配置也有不同 , 故讀者在設計時需要加以注意。
