高精密加工中心精度保持研究
2021-11-26 來源:雲南昆船機械製造有限公司 作者:王濤,羅華,譚福蓮,吳望華
摘要:精密加工中心精度可從微米到亞微米,乃至納米,定位準確,切削效率高,價格昂貴,一直被國外高端數控機床廠商所壟斷。研究如何正確保養使用設備,分析保持精度的方法,將延長使用壽命,提高利用價值。
關鍵詞:高精密;加工中心;精度保持;維護
在機床行業,數控機床以軸數為標準,三軸以下的為低檔,三至五軸為中高檔,五軸以上為高檔。五軸以上高精密加工中心是一種專門用於加工複雜曲麵的機床,主要應用在航空航天、船舶製造、國防、精密器械、醫療設備等民用軍事領域。其是解決葉輪、葉片、船用螺旋槳、高精密零件和重型發電機轉子等加工的唯一手段,五軸數控聯動機床產業對一個國家的航空、航天、軍(jun1)事和精密器械等行業有著舉足輕重的影響力。但設計使用壽命一般為 6 ~ 8 萬小時,為了保持設備的精度,加工產品合格率,提高使用壽命,降低成本,需要對設備使用方法,維護保養要點進行重點研究。
1、選用研究設備
研究設備選擇第 1 梯隊進口五軸加工中心;車銑複合加工中心。如德國德瑪吉 DMG、哈默、巨浪,瑞士米克朗,意大利菲迪亞,奧地利 EMCO 九軸車銑複合加工中心,WFL 車 -鏜 - 銑加工中心。
1.1 基本性能和切削參數
中國目前的加工中心技術應用基本和世界同步,在精度和穩定性方麵和世界一流水平有比較大的差距。本次研究設備采用第 1 梯隊進口加工中心,主要性能參數如表 1。

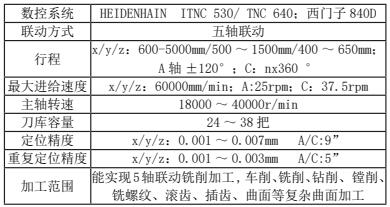

表 1 性能參數
1.2 精度保持難
82% 以上的高精密設備沒有按使用手冊正確保養和維護,在穩定性、可靠性和準確性方麵出現問題 , 排除故障的過程不太容易,所以精度的保持是必要的。但是,由於環境、人員素質、維護管理不到位,造成設備頻繁故障,精度下降,因此,我們要綜合分析,實現加工精度的有效提升保持。
2、研究問題及方法
2.1 先進管理方法
數控機床不但要嚴格遵守操作規程,而且要重視數控機床的維護管理工作。掌握基本操作維護知識,對一般故障會進行及時判斷和處理,不僅有助於正確使用數控機床 , 而且能提高數控機床的使用效率 , 並防止故障的進一步擴大和惡性事故的發生。要嚴格監督執行數控設備一、二、三級保養製度。
2.2 細心的維護保養
(1)專業性:培養專業維修保養隊伍,嚴格按照設備規定要求定期維護保養工作。
(2)規範性:嚴格做好班前各個部位點檢做好記錄存檔。
(3)潔淨性:機床內外清潔好、無油汙、無鏽蝕;定期查看各滑動麵、絲杠,軸承、換刀門,排屑器鏈輪和齒條,主軸裝刀錐孔,電控櫃等等。
(4)安全性:嚴格執行安全操作規章製度和“6S”管理,建立健全交接班製度,違章操作零容忍。
(5)責任性:獎懲分明,正確操作,精心維護,提高整體素質,做到人人參與,預防為主,共同維護。
3、 維護保養主要內容
3.1 主軸係統維護
五軸高速加工中心主軸轉速一般在 18000 ~ 40000r/min加工過程主軸溫度快速上升,但主軸部件最佳工作溫度為 20~ 25℃,主軸軸承的溫度不得超過室溫 10℃。
3.2 排屑器和冷卻液保養
(1)排屑器在使用一段時刻後要調節鬆緊度合適,延長使用壽命。
(2)設備作業時,排屑器要一起作業,超過 20 天左右不運轉,應空載轉動 30min 左右,防止過載和卡滯。
(3)實時根據加工實際,調整排運行時間,粗加工間隔時間 200 ~ 370s,每次排削 20 ~ 40s。
3.3 冷卻液使用壽命管理
加工中心高速切削加工過程溫度高達幾百度,需衝冷卻液和吹壓縮空氣等要對刀具急速降溫,冷卻液應具備良好的潤滑、冷卻、防鏽和清洗性能,還必須滿足工藝技術要求,減少刀具損耗,降低加工零件表麵的溫度及粗糙度等。
3.4 電控櫃防塵及溫度控製
設備電櫃必須按要求保持清潔,避免灰塵,油汙造成電器元件故障。溫度控製在 20 ~ 34℃,定期清理防塵過濾網。
3.5 光柵尺保養
光柵尺是加工中心定位基準的關鍵測量裝置,使用中要注意合理的維護方法。
(1)防止安裝位置周圍的切屑和油液異物進入光柵尺內部,汙染光柵尺。
(2)維護保養時,檢查各安裝固定螺釘是否鬆動,規定時間用無水乙醇清洗擦拭光柵尺麵及指示光柵麵。
(3)操作保養時,如靠近,要小心碰撞和壓到光柵尺,避免劇烈震動和敲打。
4、常規注意事項
上班頭腦要保持時刻清醒,做到眼觀六路耳聽八方,操作設備果斷利索,狀態不好休息 10min 左右再上崗操作。
4.1 數控設備環境要求
機床保持幹燥清潔,注意灰塵汙染,高精密機床周圍要有吸震動裝置,設備四周安裝其他機床要認真評估計算(設備間距保持 5 ~ 7m 以上),不能影響設備的正常工作和造成幹擾,溫度和濕度變化大的非恒溫廠房,要避免環境因素對設備精度的影響。
4.2 注意事項
時刻檢查氣液分離器,查看壓縮空氣雜質和水分含量,注意氣管是否有漏氣現象,機床用電源電壓要保持穩定,其波動範圍應在正常電壓 10% ~ 15%,電壓不穩定要增設配電穩壓器,防止損壞設備電子部件。
5、結語
高精密加工中心的使用壽命和精度不僅取決於設計本身,更重要的是嚴格有效管理監督和定時保養和維護。不斷總結維護經驗,對設備進行日、周、月檢製度,不斷提高操作和維護人員整體技能和素質,全員參與,精益管理,防止設備非正常磨損 , 以確保機床處於良好安全的運行狀態 , 有效地延長了數控機床的使用壽命,提升經濟效率,保障企業健康持續發展。
