您現在的位置:加工中心網> 技術前沿>五軸加工中心橫梁的有限元分析及結構優化
五軸加工中心橫梁的有限元分析及結構優化
2020-4-4  來源:三明醫學科技職業學院 機械電子係  作者:邱曄明


     摘要: 針對某型五軸加工中心中橫梁的結構特點,運用有限元優化設計方法,建立了加工中心橫梁的有限元計算模型,通過靜力分析和模態分析,模擬機床在極限狀態下的受力變形和振動情況,確定了機床橫梁對其工作狀態的影響,指出了機床橫梁的薄弱環節。通過機床結構優化提高了機床整體的工作性能,為機床其它支承部件的優化設計提供了可借鑒的方法。

     關鍵詞: 五軸; 加工中心; 橫梁; 有限元; 優化

     隨著科學技術的不斷進步,各領域對不同材質的零件結構的複雜多樣性要求也不斷提高,多軸聯動機床越來越成為必不可少的加工設備。經過多年的發展,五軸聯動加工機床在結構形式上開發出許多不同類型,根據旋轉軸設置不同,主要分為工作台雙 擺 轉 台 式、一 擺 頭 一 轉 台 式、雙 擺 頭 式等[1 - 2]。典型的雙擺台式加工中心有德國巨浪的

     單主軸雙擺搖籃式高速五軸聯動立式加工中心MILL FX 800,牧野機床( 中國) 有限公司的 D800Z五軸立式加工中心等;典型的一擺頭一轉台式加工中心有大連科德生產的 KTurboM3000,適用於大型核電葉片、飛機起落架等大型複雜型麵零件加工,是國產最大規格葉片加工機床;雙擺頭式五軸聯動加工中心雙擺頭多用於龍門五軸聯動加工中心,如北一機床的 XKAS2525WU 五軸聯動橫梁移動式龍門加工中心。本文中研究的五軸加工中心正是雙擺頭式龍門五軸聯動加工中心,其三個直線軸均為直線電機驅動,A/C 雙擺銑頭均為力矩電機驅動,整體結構采用輕量化設計,具有高速和高加速的優異性能。

     Simulation 是 SolidWorks 公司開發的一種功能強大的有限元分析工具軟件。它作為嵌入式分析軟件與 SolidWorks 無縫集成,成為了頂級的銷量產品[3]。運用 SolidWorks Simulation,一般的工程技術人員就可以進行產品分析,並快速得到相應的計算、分析結果,從而極大地縮短了新產品的設計周期,降低了試驗成本,提高了產品質量,並最終獲得更大的利潤[4]。本研究采用 solidWorks 對此機床進行設計建模,並運用 simulation 有限元分析模塊對機床中重要零件橫梁進行了靜態和模態分析。

     1 、機床的基本結構及參數

     該機床為雙擺頭龍門框架式結構,見圖 1,工作台作前後移動,主軸在橫梁上做橫向移動和垂直移動,整機由床身工作台、橫梁、A 軸、B 軸、中拖板、電氣及數控係統、光柵反饋係統、氣動係統、冷卻係統、過濾係統、潤滑係統等部分組成,具體技術參數詳見表 1。



圖 1 雙擺頭龍門框架式五軸加工中心

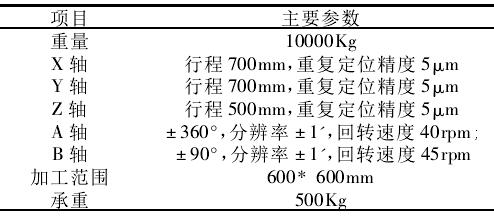

表 1 機床的主要技術參數



      2 、橫梁的機械特性

     橫梁是該機床連接主軸拖板和基座的重要零件,主軸箱沿 X 軸方向的運動正是通過安裝在拖板和橫梁間的線軌來實現的,在工作過程中橫梁承受了主軸箱各部件重力、切削力等複雜的載荷,這些載荷將影響線軌的運行精度,從而影響到整體的加工精度。

     橫梁整體為龍門結構,內部為中空的筋板結構,材料為灰口鑄鐵 HT250,材料特性各向同性,楊氏模量 120GP,泊鬆比 0. 25,材料密度 7300kg /m3。在完成橫梁的結構設計後,可在 SolidWorks 軟件中啟用有限元分析模塊 Simulation,建立新算例,將橫梁的材料特性添加進算例模型中。

     3、 載荷與約束

     在機床工作過程中,隨著主軸位置的移動,其各載荷的作用點和方向都隨之發生變化。為了測試其在極限工況下的狀態,選擇主軸箱移動到橫梁中間位置,取主軸輸出最大扭力時作為驗證分析的條件(最大輸出扭矩 14. 1nm)。

     以橫梁底部中心作為原點,建立參考坐標係,利用 Solidworks 軟件中的質量評估功能,測算出加載在橫梁上各個部件的重力總和為 27000kN,重心位置為 ( X = - 65. 93mm,Y = - 507. 16mm,Z =1027. 42mm) 。將各項載荷以參考坐標係坐標加載到主軸箱與橫梁的接觸麵上。

     該零件在裝配中以 12 顆螺栓連接到底座上,實際約束為底部螺栓周圍的接觸麵。根據常識,該零件的變形應集中在橫梁橫跨的中央,底部的約束情況對變形集中處的影響微乎其微(根據聖維南原理,荷載的具體分布隻影響荷載作用區附近的應力分布),將整個底麵以固定幾何體的形式進行約束,這樣簡化可以減少一部分運算量,又不影響分析結果。

     4 、網格劃分

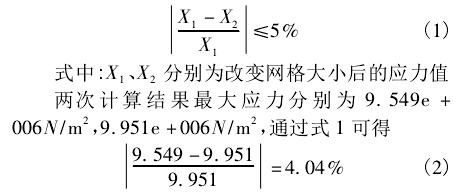

     網格劃分是有限元分析前處理中的一個關鍵步驟,如何進行有效的網格劃分,既保證計算的精度,又能提高計算效率。網格的類型和大小是影響分析精度和運算效率的關鍵因素。為了減少運算量,提高分析精度,把對分析結果影響不大的微小特征刪除,如螺紋孔、倒角等。由於該零件結構不十分複雜,故選取實體網格,雅克比 4 點,初步選取網格密度為中等,劃分出 22942 個單元,44171 個節點,網格大小為 89. 4mm。要判斷網格精度是否滿足分析需求,還需要通過進一步的判斷。根據初步計算結果,應力主要集中在橫梁下方孔的拐角處,此處模型經過簡化,原來 R10mm 的圓角被刪除,因此該應力數值與工程實際不相符。為得到準確的分析結果,必須將原模型中的圓角還原,並在該圓角角處添加局部單元控製(根據聖維南原理,隻需在應力集中處采用單元局部加密),單元大小必須小於圓角半徑的 1 /2。通過兩次分析,分別把圓角處加密的網格大小設為 4mm 和 5mm,比率為1. 3( 單元以 1. 3 倍的比率逐步增大過渡),根據單元大小判別公式。



     該結果小於 5% ,說明分析結果收斂,網格劃分滿足分析要求。此時,單元總數 31499 個,節點數 58783 個。

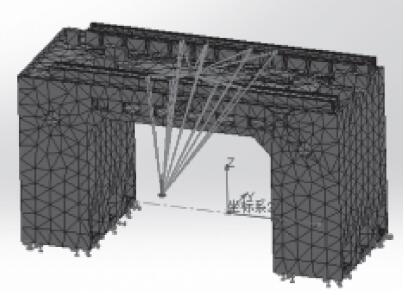

圖 2 網格劃分及載荷

     5、 靜力及模態分析

    由於該算例中,無裝配接觸問題,故選用 FFE-Plus 求解器( 如有接觸問題可選用 Direct Sparse 解算器)。如圖 3 所示,在靜力分析算例中,將切削力和各部件重力以移出載荷的形式分別加載到模型上。通過運算分析結果可以看出,橫梁中段靠外的一側變形較大,達到 27μm。按照設計要求,橫梁變形必須控製在 20μm 以內。因此,必須通過結構優化,提高其靠外一側的結構剛性,減小其受力變形的程度。



圖 3 靜力分析模型

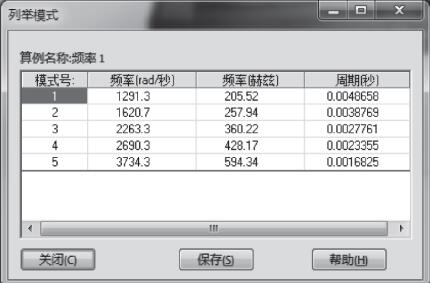

    如圖 4 所示,通過 Simulation 的模態分析功能,分析出該零的各階固有頻率在 205Hz 至 594Hz之間。 其頻率範圍遠離機床主軸振動頻率(1500Hz)及自然振動頻率(≦ 30Hz),能較好地避免共振。



圖 4 各階振動頻率


    6 、結構優化及驗證

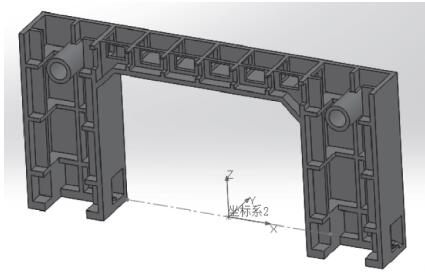

    根據該零件的結構特點,為了提高該零件的剛性,使之達到設計要求,增加筋板和外壁厚度是提升剛性、減小變形的最為直接有效的方法。如圖 5所示,將橫梁外層鋼板厚度由 25mm 增加至 30mm,內部筋板厚度由 20mm 增加至 25mm,同時適當加高橫隔筋板高度。



圖 5 筋板結構優化


    將優化後的模型重新導入 Simulation 進行驗證,最大變形位移為 17μm,控製在了 20μm 以內,達到了設計要求。

    7 、結論

    五軸加工中心作為高精密加工設備,其工藝係統的剛性將直接影響到加工精度。為準確找出設計中的薄弱環節,提出可行的優化方案,研究運用SolidWorks 中的 Simulation 有限元分析模塊,對機床橫梁的數字模型進行靜力和模態分析,得出了該零件的靜力和振動模型。根據變形和振動數據,直觀地分析出該零件在極限工作狀態下的動態性能,找到了影響零件剛性的關鍵因素,為機床橫梁結構的優化設計提供了依據。通過對機床橫梁筋板和外壁結構的加強,提高了零件剛性,減少變形,使之達到設計要求。
