[摘要 ] 針對船舶、航空、軌道交通、核電等行業的大型零件加工需求，研製了大型數控龍門橋式加工中心，3個移動軸行程為 3m×5m×0.8m，可實現 0.02mm 的鏜銑加工精度。通過對加工中心若幹技術研究集成，使之具備以下重大特點：（1）研究伺服電機解耦控製方法及雙驅動同步技術，保證橫梁在兩側橋式立柱導軌上的精確同步縱向移動；（2）通過旋轉螺母絲杠結構分別獨立驅動雙主軸頭在橫梁上的橫向移動，實現雙主軸獨立加工；（3）利用雙回轉擺動銑頭附件及控製係統集成，實現大型零件的五軸數控加工。所研製的加工中心具有工作台承重大、加工效率高、使用方便、自動化程度較高等特點，已成功用於生產。

       關鍵詞：大型零件；龍門橋式加工中心；雙邊同步驅動；雙主軸頭；旋轉螺母絲杠


      羅紅平博士，講師。主要從事特種加工、切削磨削加工技術及裝備的研究。主持完成國家自然科學基金青年項目 1項、廣東省自然科學基金博士啟動項目1 項，獲國家發明專利授權 3 項。

      大型零件在船舶、軌道交通、重型製造裝備、大型模具、電力、航空航天、汽車、能源、礦山、冶金、鍋爐、印刷包裝、現代國防等現代工業部門中具有廣泛的應用，如大型船舶螺旋推進器、導軌機車零部件、大型航空件透明模具、鈦合金和鋁合金框架、航空發動機轉子等 [1-2]，其市場需求量逐年增加。信息顯示，我國在未來近20 年內需要生產製造 2400 多架新的民用飛機，價值為 1970 億美元，再加上各類支線客機和民用運輸機，總價值達到 3500~4000 億美元 [3]。然而國外對我國在大型零件的加工裝備和工藝等方麵有所封鎖，國外設備售價昂貴，限製了相關行業和產業的發展。

      針對船舶、軌道交通、核電等新興行業及裝備製造業對大型複雜零件加工裝備的需求，自主研發了大型數控龍門橋式加工中心。該加工中心 3 個移動軸X /Y /Z 的工作行程分別為 3m×5m×0.8m，定位精度可達 0.015m m，可以實現最大加工速度3m / m i n、加工精度為 0.02m m 的鏜銑加工，且能通過雙回轉擺動銑頭附件對大型複雜曲麵零件進行多軸加工。通過關鍵機械結構總體方案布局設計及相關技術的係統集成，形成穩定的加工工藝和安裝調試方案，利用研製的大型數控龍門橋式加工中心，實現了一次裝夾下對大型零件的高效、較高精度、較低成本的多麵體加工。機床主要技術性能指標研製的大型數控龍門橋式加工中心總體尺寸及主要技術性能指標包括：

      外觀尺寸：長 5.9m，寬 4.9m，高4.2m，總質量 50t，總功率 75kW。

      X Y 機 床 工 作 台 尺 寸： 3.45m×4.32m；


      X /Y /Z 有效工作行程：X（主軸在橫梁上的橫向移動）：3m ；Y（橫梁沿橋式龍門導軌的縱向移動）：5m ；Z（主軸上下）：0.8m ；機床定位精度0.015m m，重複定位精度 0.015m m，最大加工速度 3m/min；所開發的龍門橋式數控高速加工中心，可實現 0.02m m 的鏜銑加工精度；能通過多軸聯動方式加工大型複雜曲麵零件。


      加工中心總體方案設計

      1 、機床總體結構布局

      針對大中型零件的加工，要求機床布局結構具有“行程大、速度高、剛度好”等特點，因此重型機床多采用龍門結構，也就是安裝機床主軸的橫梁由雙立柱支承。而根據龍門式加工中心的Y 軸移動框架結構可形成若幹個方案，主要包括：（1）動工作台、動橫梁式；（2）動工作台、定橫梁式；（3）定工作台、龍門橋式（橫梁在高架橋式立柱導軌上移動）；（4）定工作台、動龍門式（龍門框在二邊導軌上移動）等（見圖 1）。對於大型機床，為了盡可能控製機床的總體尺寸，更多地采用龍門移動式方案（3）或（4），即：工作台不動、龍門框移動或橫梁在高架橋式立柱導軌上移動。相對於工作台移動的龍門機床而言，定工作台龍門機床的固定工作台可以與床身整體鑄出，縱向運動的驅動力矩等值不變，不會因工件承載質量的改變而變化，從而能更有效地保證加工精度和機床的響應性能 [4-5]。

      表1 給出了各類不同框架結構的龍門式加工機床的性能比較。從表 1 的比較結果可知，對於船舶、機車、核電等行業大型零件的加工，采用龍門橋式框架結構可以更好地滿足該類零件的加工要求。

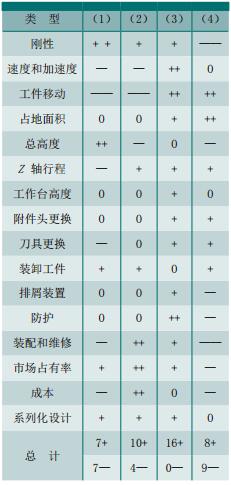

      表1 大型龍門機床的框架結構型式示意圖



      注：“++”代表極好；“+”代表好；“O”代表一般；“—”代表差；“——”代表極差。

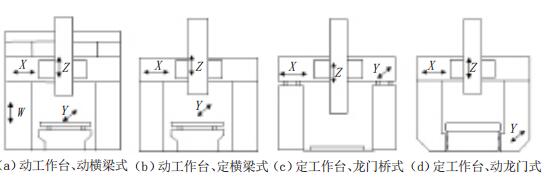

                                    圖1 大型龍門機床的框架結構型式示意圖

       2 、機床運動部件結構設計

       針對大型零件“材料成本高、廢品率要求嚴格，材料去除率大，要求的加工效率高，零件表麵質量及加工精度要求高”等特點，研製的機床應同時具備穩定性高、精度保持性好、功率大、扭矩大、剛性高、可實現高速加工等多種功能及特性。研製的加工中心機床選用龍門高架橋式框架結構，大型零件（工件）安裝在固定的工作台上，橫梁在高架橋式立柱導軌上沿縱向（Y）移動，龍門立柱間的寬度為 3450m m，主軸單元可沿橫梁作橫向（X）移動和上下（Z）運動，刀具則安裝在懸掛於橫梁上的高速主軸單元內（主軸功率 7.5~11k W，轉速可達 10000~18000r/min），通過機床配置的標準主軸和附件銑頭進行加工。標準主軸安裝在垂直軸（Z 軸）裏麵，安裝刀具後垂直於工作台，如果需要加工工件的側麵，則可通過控製係統使主軸裏的刀具與所需要的附件銑頭進行交換，因此工件一次裝夾後可實現銑、鏜、鑽、鉸等多種工序的連續加工。



                               圖2 龍門橋式加工中心機床三維結構圖

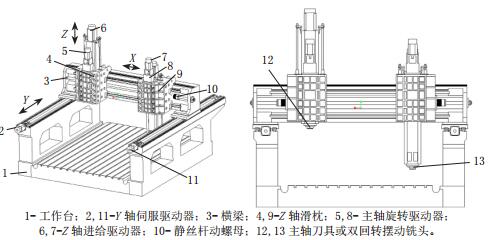

       圖 2 表示了該加工中心機床的三維結構。機床中，各直線軸的移動（包括橫梁在橋式立柱導軌上的Y 向移動、主軸在橫梁上的左右（X）、上下（Z）移動等 3 個方向）均采用雙電機驅動方式，因此可有效減少傳動摩擦損耗，降低對電機功率的要求；其中，Y 軸驅動電機 2、11，X 軸驅動電機 5、8，Z 軸驅動電機 6、7 的功率分別 為 5k W×2.3k W×2 和 7k W×2，X軸可實現 12m/min 的進給速度；各移動軸移動的扭曲直線度為 8μm /1m ；刀具為安裝在雙主軸頭上的標準刀具或雙回轉擺動銑頭 12、13，因此能夠實現大型零件的五麵體加工，並且通過對銑頭、高速主軸單元的設計以及控製係統的開發，實現對各種螺旋體和球體類等工件曲麵的高速加工；雙主軸頭懸掛於橫梁 3 上，分別通過各自的活動螺母聯結在同一根絲杠10 上，可通過兩主軸頭上獨立配置的電機分別驅動，沿橫梁橫向 X 獨立移動，因此可實現雙刀同時進行加工，生產效率成倍提高；立柱導軌與Z 軸滑枕 4 采用滾柱導軌定位的結構，保證移動精度、平穩性及剛度。


       加工中心的若幹關鍵技術

       1、 機床雙主軸橫梁設計

      加工中心的橫梁單元在機床運動及加工過程中承受著複雜的空間載荷，使其產生了多向複雜變形。其中，橫梁的自重為均布載荷，在其上懸掛的雙主軸箱、滑鞍的自重為集中載荷，而切削力則因加工條件不同而發生變化，屬於大小、方向可變的外載荷（見圖 3）。當機床進行複雜零件加工時，橫梁部件還要承受慣性力等附加載荷。所有這些載荷均（jun1）會使橫梁產生彎曲和扭轉變形，影響加工精度。在橫梁上設置良好的型腔布筋結構（如合理布置筋板的位置、設計 V 形筋布置方式）是保證大型機床橫梁剛性、避免橫梁彎曲變形過大的關鍵措施。在橫截麵積一定的情況下，通過有限元分析等輔助設計手段 [6-7]，可以比較準確地計算橫梁的彎曲變形位移情況，從而合理確定橫梁型腔結構，達到最大限度增大空腔麵積、減小筋板厚度、降低橫梁的總體質量、解決橫梁彎曲變形等目的。

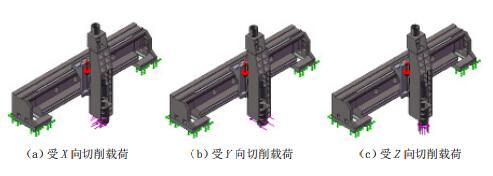

                                 圖3 橫梁部件受X、Y和Z向切削力示意圖

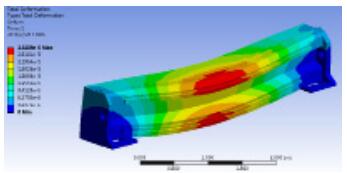

                              圖4 橫梁在自重載荷作用下的彎曲變形雲圖

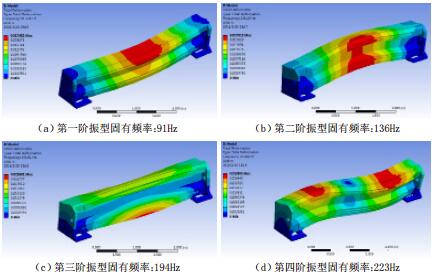

       圖 4 為通過 ANSYS workbench 軟件對所設計的橫梁筋板結構進行靜力學分析驗算，得到的橫梁在自重作用下產生的彎曲變形雲圖。除了位移變形之外，橫梁結構的動態特性也與機床的振動特性直接相關，從而影響到機床的切削參數選用和加工過程穩定性等性能。圖 5給出了橫梁的前幾階主要模態及其對應的振型。通過對關鍵結構件及整機等進行模態及振型的有限元分析，可以為機床結構的動力特性的優化設計、切削工藝參數優選等提供必要的依據和指導。

        2、 Y 軸雙驅同步移動技術

        一般情況下，各種負載台是通過絲杆進行力矩傳遞的，如果采用單軸驅動，限於機床機械結構的影響，絲杆往往位於滑台的一側而使負載台的重心與絲杆不在同一平麵內，當絲杆跟負載台的重心不在同一點時，絲杆除了傳動必須的軸向力矩外，還受到了額外的彎矩，這樣會嚴重減少絲杆的使用壽命。使用雙軸驅動時，絲杆位於負載台兩側對稱放置，這樣絲杆上產生的額外彎矩就會互相抵消，可以提高絲杆的使用壽命。因此采用兩個電動機雙邊驅動是比較理想的方案，但隨之而來就產生了雙軸同步控製的問題 [8]。



                             圖5 橫梁的前四階模態及其對應振型

       所設計機床橫梁跨距 3450m m，龍門兩側采用兩套相同的傳動機構，由於主軸和滑枕在橫梁上移動不總是對稱受力，加工過程中還受其他各種不確定因素的影響，由此帶來機械上的強耦合作用會使移動部件容易傾斜，破壞了同步進給的精度，因此采用解耦控製的方法來減輕機械耦合對兩個電機之間的相互影響，提高同步進給的精度。如圖 6 所示，將雙變量控製係統解耦後，轉換成獨立的單變量係統，然後按單變量的控製係統原理進行解耦後的設計。解耦器是建立在精確的數學模型基礎上的，為盡量減少同步誤差，需進行自適應控製，當每個係統受不同負載擾動影響或其他參數產生漂移時，通過檢測雙電機狀態之間的誤差，經過自適應規律產生的反饋作用來修改控製器的參數，產生同步控製量，使二者在位置上保持動態一致。

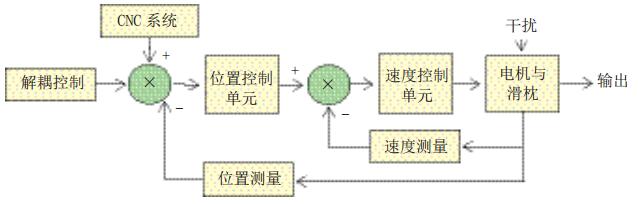

                                                        圖6 Y軸雙驅動解耦驅動原理


       3 、機床控製係統及伺服係統

       控製係統選用沈陽藍天數控係統 G J330。該係統為一款通用性強、配置靈活的中高檔數控係統，可連接總線式、模擬量兩種類型的伺服驅動器，最多可支持 10 軸，可實現 6 軸聯動。G J330 數控係統具有模塊化、開放、靈活的係統結構，內置高速嵌入式工業 C P U 板卡，配置大尺寸彩色液晶顯示屏和全功能機床操作麵板，具有高性能、高可靠性及配置靈活、結構緊湊、易操作等特點，該係統基本滿足加工中心對數控係統的要求，且經濟性較好。伺服係統采用帶有過濾器及電抗器的數字伺服驅動係統，配海德漢係列交流伺服電機，並配海德漢增量為盡量減少同步誤差，需進行自適應控製，當每個係統受不同負載擾動影響或其他參數產生漂移時，通過檢測雙電機狀態之間的誤差，經過自適應規律產生的反饋作用來修改控製器的參數，產生同步控製量，使二者在位置上保持動態一致。

       4、 機床控製係統及伺服係統

       控製係統選用沈陽藍天數控係統 G J330。該係統為一款通用性強、配置靈活的中高檔數控係統，可連接總線式、模擬量兩種類型的伺服驅動器，最多可支持 10 軸，可實現 6 軸聯動。G J330 數控係統具有模塊化、開放、靈活的係統結構，內置高速嵌入式工業 C P U 板卡，配置大尺寸彩色液晶顯示屏和全功能機床操作麵板，具有高性能、高可靠性及配置靈活、結構緊湊、易操作等特點，該係統基本滿足加工中心對數控係統的要求，

     （a）第一階振型固有頻率：91Hz
     （c）第三階振型固有頻率：194Hz
     （b）第二階振型固有頻率：136Hz
     （d）第四階振型固有頻率：223Hz

       圖5 橫梁的前四階模態及其對應振型Fig.5 The first four modals analysis of beam and correspording modes解耦控製CNC 係統位置控製單元位置測量速度控製單元速度測量電機與滑枕幹擾× × 輸出+ +- -圖6 Y軸雙驅動解耦驅動原理Fig.6 Schematic diagram of bilateral synchronous drive(Y axis)式鋼帶直線光柵尺，通過旋轉編碼器半閉環控製。

      5 、雙主軸頭獨立驅動技術

      本加工中心一大特色是機床橫梁上雙主軸設計。在主軸頭沿 X 軸方向的驅動方麵，采用“旋轉螺母絲杠”的機械傳動結構，不但可以利用滾珠螺母的高速旋轉進行驅動，避開長絲杠高速旋轉帶來的係列問題，提高主軸驅動的速度和加速度，簡化機床結構，而且還可以通過對多個螺母的旋轉單獨控製的方式完成橫梁上雙主軸頭的獨立驅動，實現雙主軸獨立加工，從而大大增強加工的靈活性和效率。雙主軸頭樣機試驗的結果表明：通過雙主軸頭獨立驅動、雙刀同時加工的方式，可以使加工效率成倍提高。

      6 、其他相關技術

      通過包括 N C 控製技術、全閉環控製技術、A / C 雙擺角數控萬能銑頭、動力學分析技術、安全防護模式、重型刀具的換刀技術等多種技術的有效集成與開發，保證了所開發機床的多軸加工功能、精度與高可靠性、安全性。例如：機床要求通過選用延伸銑頭、五麵銑頭、直角銑頭等附件來實現大型零件的多軸加工，由於不同銑頭的尺寸和扭矩不同，這就要求在配備不同銑頭的同時，係統應該具有不同的參數來自動調整匹配，以達到安全防護的目的。

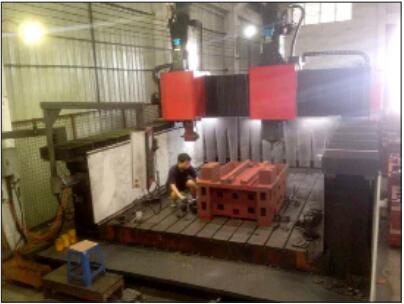

                          圖7 龍門加工中心機床實物圖

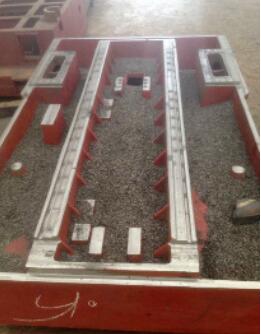

                              圖8 加工後的大型鑄件

       所研製的數控龍門橋式加工中心具有占地麵積小、工作台承重大、加工效率高、使用方便、自動化程度高等特點。圖 7 為龍門機床實物圖，圖 8 為利用該機床加工重型機床大型框架類鑄件的現場照片。

       結束語

       本文研製的大型數控龍門橋式五軸加工中心，通過雙主軸頭獨立驅動、橫梁驅動電機雙邊精確同步控製、機床結構優化等若幹關鍵技術的集成，成功實現了大型零件的高效率、低成本、高穩定性、較高精度加工。通過配備雙回轉擺動附件銑頭方式，可以實現對大型複雜曲麵零件的有效加工。本加工中心具有自主知識產權，目前已成功用於重型機床、船舶、軌道交通、核電等領域若幹大型零部件的加工，具備較好的推廣應用價值。
