摘要：加工中心手動編程適用於簡單的零件，對於由非圓曲線構成的零件，是手動編程中的難點。但對於某些簡單的異型件，如果能通過數學模型得到刀具實際運行曲線的數學公式，並運用宏程序與子程序，也能實現手動加工中心編程。本文研究了一個簡單異型件的加工中心程序，並簡單介紹了該工件表麵粗糙度值的計算方法，希望能對從事手動編程的工作人員及教學人員有所幫助。

      關鍵詞：加工中心編程；宏程序；子程序；粗糙度值

      1 、引言

     隨著CAM軟件的普及，使用軟件編程的人越來越多而使用手動編程的人員越來越少，對於從事模具製造或機械加工的人員來說，通過運用CAM軟件編寫零件的加工程序當然方便，但對於從事機床製造與維修的人員或作為培養數控人才的老師，掌握一些典型的非圓曲線的編程方法，包括宏程序與子程序的編寫方法，才能真正體現對機床性能的熟練掌握程度。現代數控係統的插補主要是直線插補與圓弧插補，還沒有提供非圓曲線的插補功能，對一些非圓曲線的編程，則是通過微分的方法，將曲線分解成許多細小的線段，用直線插補功能來實現，其中需要用到宏程序，子程序或循環指令才能完成。

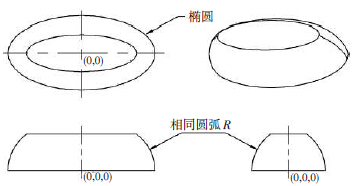

     圖1 側麵是圓弧的橢圓台

      2 、工藝分析

     （1）該零件是一個非典型的橢圓台，與底麵平行 的剖麵全部為橢圓，與中心軸共麵的側麵剖麵線為圓弧，可以用子程序編寫每層橢圓切削的程式。
     （2）粗加工為從上往下切削，精加工由下往上切削，加工的切削方向為順時針。
     （3）因為該零件的側麵是一個圓弧型的曲麵，因此球形刀具在加工時的有效半徑隨不同的加工深度而變化，因此編程時不適宜用刀具半徑補償，而是用刀具中心實際運行的曲線編寫程式。

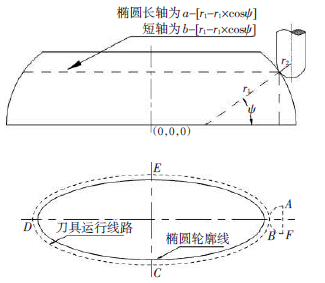

     （4）刀具中心的實際運行路線是一條與橢圓曲線等距的曲線，如橢圓的方程式為（acosθ，bsinθ），則橢圓外側等距偏移曲線的方程為：

      式中a——橢圓長半軸
      b——橢圓短半軸
      θ——橢圓上任意一點與X軸的夾角，往橢圓
      外側的偏移距離為H

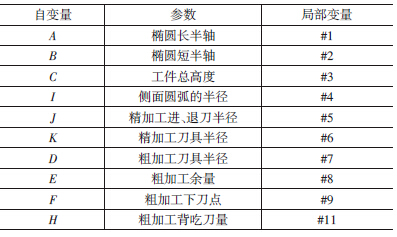

     （5）本文所用參數、變量說明如表1所示。

                                                                  表1 參數表

     3 、粗加工編程

     粗加工工藝：

     （1）粗加工用平底刀，由上往下分層切削，切削方向為逆銑。
     （2）每層是由外向裏切削，當刀具中心與零件輪廓距離小於0.8倍直徑時，則切削下一層，粗加工的切削方式如圖2所示。

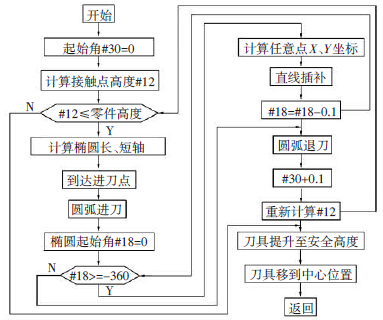

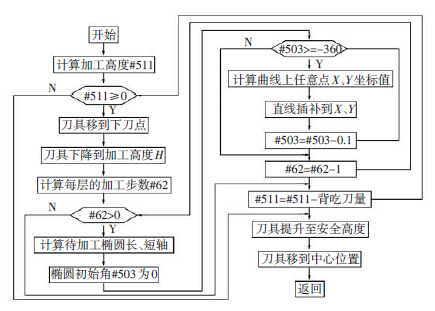

     （3）粗加工的流程結構如圖3所示。

      圖2 粗加工線路圖
      a——粗加工由上往下切削b——粗加工由外往裏切削

      圖3 粗加工流程圖

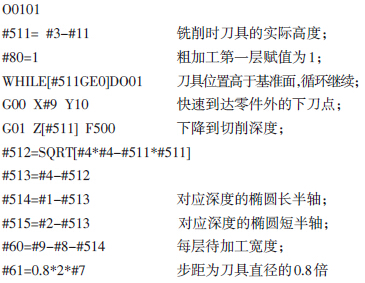

     （4）粗加工的程序為：

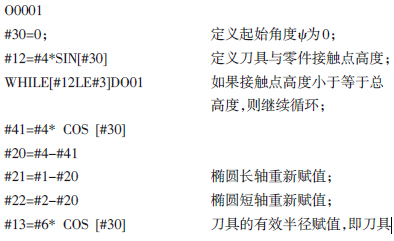

     （5）粗加工子程序調用命令為：G65 P0101 A_B_C_I_D_E_F_H_

      4 、精加工編程

     精加工用球刀編程，加工每層橢圓曲線的子程式為：

      圖4 加工順序

     （5）精加工的流程結構如圖5所示。

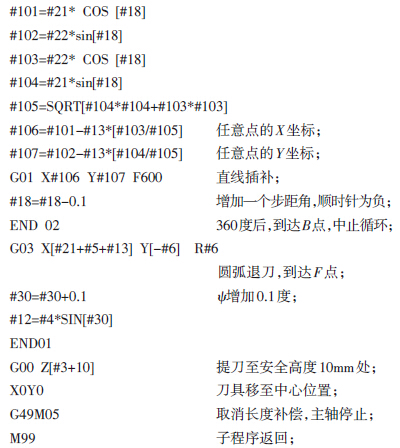

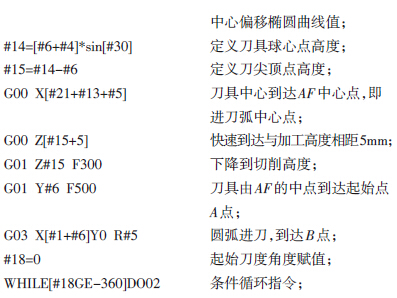

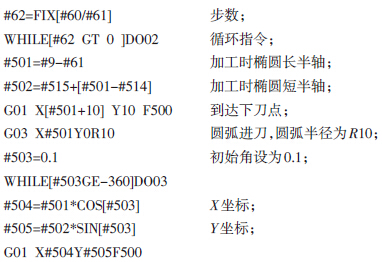

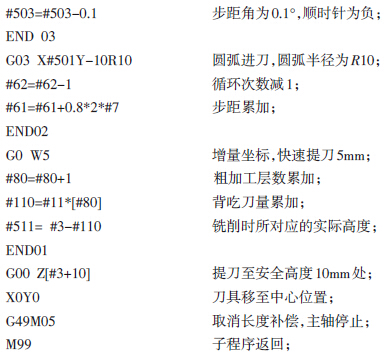

    （6）精加工的程序為：

     （7）精加工子程序調用命令為：G65 P0102 A_B_C_I_J_K_

      5、 主程序編程

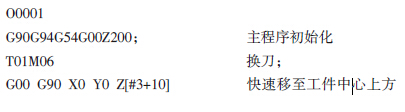

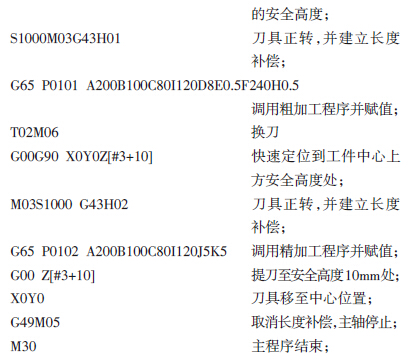

     以橢圓的長半軸為200，短半軸為100，零件高度為80，側麵圓弧為120，粗加工刀具直徑為ϕ16（半徑為8），粗加工餘量為0.5，粗加工下刀點為（240，0），粗加工背吃刀量為0.5，精加工進、退刀半徑、精加工刀具為ϕ10R5為例，編寫主程序。

      6 、曲麵粗糙度的分析

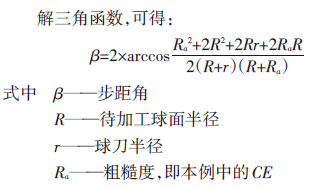

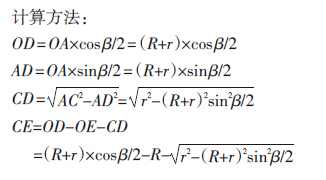

     球刀在圓弧形表麵上分層銑削時，由於兩個相鄰層次的刀路上有一個高度差，導致零件表麵不能完全銑削，於是就產生了表麵粗糙度，在圖6所示的圖形中，DE 是該粗糙度的最大值，對於規則的圓弧曲麵， 該粗糙度的最大值可以計算出來。

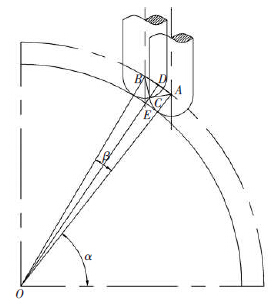

     圖6 球麵加工示意圖

      7、 結束語

     本文綜合運用了FUNAC係統的子程序、宏程序、循環指令進行編程，詳細指出在編寫異型零件的加工程序時，必須先用數學公式推算出刀具運行軌跡實際曲線的表達式，利用這些表達式來進行微分，再用直線插補的方式進行編程。

     本文結尾處介紹了單一加工方向上的表麵粗糙度值的計算方式，實際情況比這複雜很多，在實際進行表麵粗糙度計算時應綜合考慮各種影響因素。
