新能源汽車電驅動總成及製造技術
2023-7-5 來源： 上海市汽車行業協會 作者：張書橋
1. 序言
發展新能源汽車是我國從汽車大國邁向汽車強國的必由之路，新能源汽車概念最早於 “863”計劃中提出。在新能源汽車發展規劃中提出了“三縱三橫” 的技術研發布局，即以純電動車、插電式混合動力（含增程式）汽車、燃料電池汽車為“三縱”，布局整車技術創新鏈，強化整車集成控製創新。以動力電池和管理係統、驅動電動機與電力電子、網聯化與智能化技術為 “三橫”，構建關鍵零部件技術供給體係，提升產業基礎能力。2022 年中國新能源汽車持續爆發式增長，全年銷量 680 萬輛，市場滲透率 25.6%。2023 年預計為 900 萬輛，同比增長 35%。我國新能源汽車市場培育了全球最大的電動車市場，電池供應鏈體係遠遠領先美國和歐洲，但是品牌競爭力弱，尚未被全球市場廣泛接受。
2. 電驅動總成
電驅動總成是新能源電動車的心髒，等同於傳統燃油車的動力總成——發動機 + 變速器，作用是把化學能轉化成電動車的動能，是直接決定車輛動力、能耗等性能的核心部件。
電驅動總成是以電動機作為動力能源的驅動係統，包括電動機控製器、電動機及傳動機構。電驅動總成是電動車中至關重要的機構，直接影響到汽車壽命以及駕駛員的安全。
純電動車的電驅動總成有四種形式，分別為傳統布置、電動機 & 驅動橋組合式、電動機 &驅動橋整體式、輪邊 / 輪轂電動機。四種電驅動總成的特點見表 1。
表 1 四種電驅動總成的特點
電動車驅動係統是電動車中最關鍵的係統，電動車運行性能主要決定於電動機驅動係統的類型和性能。電動車驅動係統一般由牽引電動機、控製係統（包括電動機驅動器、控製器及各種傳感器）、機械減速和傳動裝置、車輪等構成。它有四種組合形式，分別為機械驅動係統、機電集成化驅動係統、機電一體化驅動係統及輪轂電動機驅動係統。四種驅動係統的特點見表 2，幾種典型的驅動係統如圖 1 所示。
圖 1 典型的電驅動係統

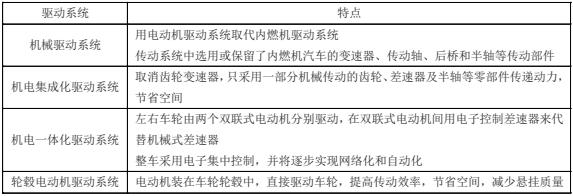

表 2 四種驅動係統的特點
隨著中國新能源汽車銷量的逐步增加，電動化將催生電驅動總成成為繼電池係統之後的第二個賽道，預計2025—2030年中國新能源汽車電驅動市場規模將達到 866 億 ~1572 億元。縱觀全球新能源汽車研發方向，由於受到車輛空間限製和使用環境的約束，電動汽車對電驅動總成提出了更高的要求 : ①更高的性能，低速大扭矩，寬恒功率等。②耐環境溫度更高，壽命更長，噪聲更低。③耐高強度振動，結構堅固，質量輕，體積小。④成本低。⑤參與整車熱管理。
3. 電動機
美國汽車行業指定了電動機發展路線圖，到2025 年效率＞ 97%，功率密度 5.7kW/kg，成本3.3$/kW。按照這樣的發展方向，今後電動機的改進有以下幾方麵。
3.1 發卡電動機——Hair-pin扁線電動機技術

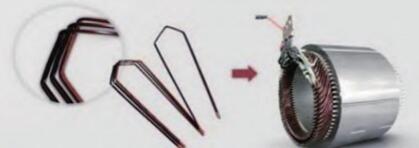

相對圓線電動機，采用 Hair-pin 扁線電動機（見圖 2）可以明顯減小電動機體積、減輕電動機質量、增加電動機功率密度及轉矩密度。通常可將槽滿率提高至 70% 以上，超過普通繞組 20%~30%，有效降低繞組電阻，從而降低銅耗，產生更強的磁場強度，提升電動機功率密度。扁線之間接觸麵積大，可提高散熱效率。繞組端部更短，可以降低電動機端部空間用銅量15%~20%。
圖 2 Hair-pin 扁線電動機
3.2 永磁同步電動機

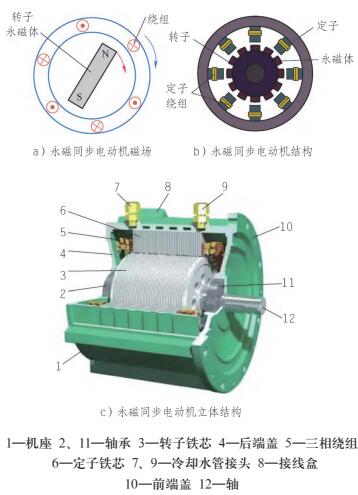

永磁同步電動機（見圖 3）的優勢是體積小、質量小、功率密度高、運行效率高、結構簡單緊湊、扭矩大且平順、調速性能好。劣勢是弱磁控製問題、反電動勢及高溫振動環境下的退磁問題。
圖 3 永磁同步電動機
轉子轉速與定子磁場的轉速保持同步。降低定子、轉子的鐵耗也非常重要，定子、轉子矽片內部會因為電流磁場等變化而產生渦流，為了減少這部分的渦流損耗，矽鋼片的厚度越來越薄，從 0.35mm 降到 0.3mm 以下。為了優化電動機內部的磁場分布，提高電動機效率，針對轉子鐵芯的磁道設計也得到越來越多的關注。
3.3 混合磁鐵技術
混合磁鐵技術就是用燒結永磁鐵 + 永磁體粉末與黏合劑混合。美國 Lucid Air 公司電動機每英裏的能耗為 218W · h，特斯拉 Model S 每英裏能耗為 250W · h，續航裏程美國 Lucid Air公司超過特斯拉 Model S100 餘英裏（1 英裏=1609.344m）。
混合磁鐵技術把一切空間利用到極致，磁鐵填滿所有的空隙。釹鐵硼燒結永磁體是難加工成異型的，就是在燒結永磁鐵的基礎上，將永磁體粉末與黏合劑混合，直接填滿整個空間，既解決磁鐵固定的問題，又增加了磁通量，如圖 4 所示。
圖 4 混合磁鐵技術
3.4 碳纖維套筒
高轉速隔磁橋的設計一直是難點，轉子高速旋轉，轉速大，離心率大，轉子邊緣的部位容易受壓破裂。如果加厚隔磁橋，會產生閉合磁場，在轉子內部，沒有與定子磁場產生相互作用，磁場就會浪費，效率被限製，產生鐵耗、增加發熱，高熱加劇轉子的膨脹和解體的風險。

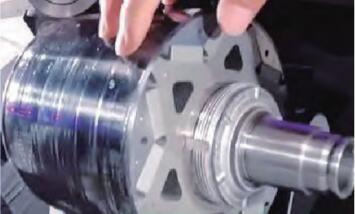

特斯拉在電動機轉子上增加了碳纖維保護套，其核心作用是加強電動機和轉子的結構強度，防止高速工況下永磁鐵的脫落。特斯拉碳纖維轉子如圖 5 所示。
圖 5 特斯拉碳纖維轉子
3.5 油冷卻

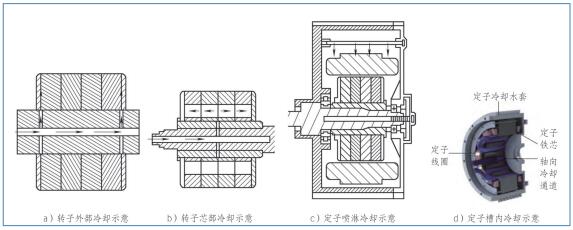

隨著電動機功率密度和轉速的不斷提升，以及集成化使單體部件體積逐漸縮小，傳統電動機的風冷或者外殼水冷方式已經無法滿足散熱需求，油冷電動機技術路線逐漸興起。冷卻油可直接與電動機發熱部件接觸，散熱效率高於傳統的水冷和風冷，且油介質具有絕緣性好、介質常數高、凝固點低和沸點高等優勢，可提升電動機的效率密度。對原有的熱管理係統進行重新設計，將電動機腔體和減速器打通，然後通過電子油泵或機械設計，使減振器內部原有的冷卻潤滑油能夠進入到電動機內腔，實現定子、轉子的物理降溫。另外對油品的性能和清潔度有更高的要求。扁線油冷電動機轉子如圖 6 所示。
圖 6 扁線油冷電動機轉子
4. 二級變速器
電動車電動機的工作範圍廣，轉速一般在0~20000r/min，甚至可以達到30000r/min。相對來說，中低轉速的情況下，電動機的扭矩非常足，工作效率相對較高 ; 在高速的情況下，電動機的效率和扭矩則會急速下降。而二級變速器的作用就是使電動機盡量工作在高效率的轉速區間，從
而降低損耗，提高續航裏程，可節省的電量高達13%。二級變速器的電動機效率如圖 7 所示。

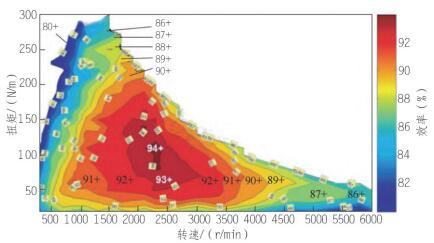

圖 7 二級變速器的電動機效率
5. 高壓化
美國汽車行業三電控製器發展路線圖中提出，到 2025 年電控效率＞ 98%，密度 100kW/L，成本 2.7$/kW。對於電動車來說，高壓化可大大減少同等功率需求條件下電驅動總成內組的損耗，提高係統效率，繼而可進一步減少達成同樣續航裏程條件下的電池電量。減少電池成本的同時降低整車質量。另外，高壓化還能提高充電效率。因此，提高電動車整車電壓至800V，甚至1000V是行業的發展方向。
例如保時捷 Taycan 是首款 800V 高壓平台的量產車型，同等功率下，當電壓從 400V 提升到 800V 時，工作電流將降低一半，進而線束體積、功率損耗均有下降。與奧迪 e-tron 400V 電壓平台對比，係統能耗損失降低 5%，續航裏程增加10%，質量減少 20%，係統尺寸優化 30%，其中電動機尺寸可優化 35%。
6. 電驅動總成製造技術
電驅動總成不斷發展，其新的製造技術主要圍繞輕量化、高速化、低噪聲及一體化。
6.1 一體化壓鑄

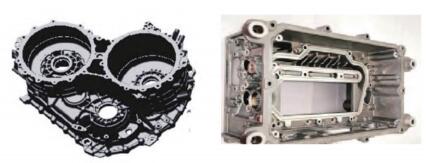

三電係統通常占新能源汽車質量的30%~40%，因此三電係統是新能源汽車輕量化的主要方向。與傳統汽車相比，新能源汽車三電係統將導致整車質量增加，三電係統會額外增加200~300kg 的質量。新能源汽車動力總成係統比傳統燃油車重 1.5~4.0 倍。目前三電係統的電子殼體、電動機殼體、電控殼體、電池構件及電池箱都在使用鋁壓鑄產品，雙電動機桶和電控殼體如圖 8、圖 9 所示。
圖 8 雙電動機桶 圖 9 電控殼體
6.2 強力珩齒
由於電動車中電動機要求更高的轉速——15000~30000r/min，更嚴苛的噪聲限製NVH（噪聲、振動與聲振粗糙度），更高精度的動力齒輪要求——4~5 級，更高的波紋度和表麵粗糙度，更高的幾何公差來降低不穩定性，所以要采用強力珩齒工藝。強力珩齒工藝的特點是機床對於磨齒具有更小的退刀間隙，齒麵加工為魚刺紋，區別於傳統磨齒的直線型紋路，此外具有更好的NVH 特性，降低噪聲，適合高速旋轉的電動機軸。
6.3 行星齒輪
錐齒輪結構跟傳統的差速器差別很大，采用行星齒輪可實現小型化，多個外部齒輪繞著中間齒輪旋轉，行星齒輪承載能力大、體積小，多個行星齒輪相互配合作用，每個齒輪傳動之間的效率損失隻有 3%，幾乎無反衝。行星齒輪如圖 10 所示。行星齒輪加工工藝流程為 : 鍛造→車削→強力刮削→熱處理→磨孔珩孔→平麵磨→珩齒→清洗。
圖 10 行星齒輪
6.4 切削技術
電動機是新能源汽車的核心部件，其製造要求高精度、高效率和高可靠性，特別是切削精度直接影響汽車的質量。很多刀具企業針對驅動電動機殼可提供整體解決方案，例如森泰英格的鏜刀（見圖 11）采用合金鋼整體輕量化設計，刀體質量控製在 18kg 以內，多台階 PCD 導條式可調鏜鉸刀，多切削刃，內冷設計。相較於單刃鏜刀，可提高效率 6 倍以上。另外森泰英格自主研發的可轉位強力車齒刀（見圖 12），采用高剛性精密定位接口技術和複合基多熵納米塗層技術，刀片耐磨性更好，壽命更長。

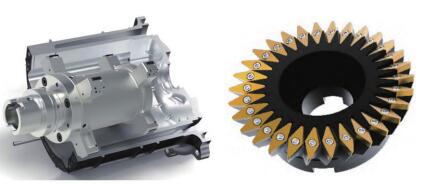

圖 11 鏜刀 圖 12 車齒刀

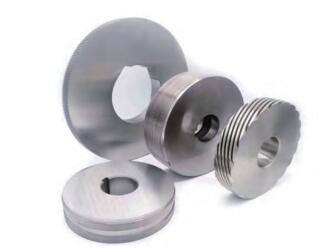

電動機軸花鍵的加工方法有很多，以往主要采用車削、銑削、滾切和磨削等加工方法。滾軋刀通過數控機床進給的優點是刀具可以在任意位置切入工件，而不像傳統的搓齒工藝工件成形圈數受齒條長度限製。如圖 13 所示為恒鋒工具股份有限公司開發的滾軋刀。
圖 13 滾軋刀
隨著電驅動的一體化，電動機軸最受青睞的加工方式還是冷擠壓成形工藝，冷擠壓的工件尺寸準確、強度高。從生產廠家角度講，冷擠壓工藝節約材料，生產效率高，適用麵廣。
