基於多體係統理論的榫卯加工中心夾具係統精度建模分析

2018-4-8 來源：北京工業大學機械工程與應用電子技術學院作者：劉誌峰，趙林忠，李迎，孫光輝，馬雷

摘要: 針對榫卯加工中心加工過程中出現加工誤差大的現象，分析造成誤差的主要誤差源是夾具係統。榫卯加工中心的夾具係統采用螺栓定位，較大影響了整個夾具係統的裝配精度，對整體加工造成較大的加工誤差。根據該夾具係統的機械結構及其連接方式，提出基於多體係統運動學理論和齊次變換的方法，建立榫卯加工中心夾具係統的誤差模型，並推導了考慮裝配誤差的最終誤差公式。針對運用螺栓定位造成的加工缺陷，並考慮夾具係統的特殊性，提出了一種夾具係統改進方案，並利用多體係統運動學理論建立誤差模型，為提高榫卯加工中心加工精度提供理論依據。

關鍵詞: 夾具係統; 裝配精度; 多體係統; 齊次變換; 誤差模型

0 引言

數控機床中的夾具係統對整個機床整體的加工精度有著重要的影響，其中工作台作為夾具係統的關鍵部位，其工作精度和裝配精度對夾具係統有著較大的影響。因此對其精度設計是非常有必要的，也是優化設計的重要環節。

對夾具係統進行精度設計需建立其誤差模型，本文主要進行對夾具係統中部件裝配時產生的空間幾何誤差分析，不考慮其受熱變形及受力變形所產生的誤差。在機械結構空間誤差建模方麵，世界各國專家學者經過多年研究已經發展出誤差矩陣法、機構學建模法、剛體運動學等多種建模方法，而多體係統理論是對一般複雜機械係統的完整抽象和有效描述，是分析和研究複雜機械係統的最優模式，目前已經在機器人，機床，坐標測量機等複雜機械的運動分析與控製中得到成功應用，並且應用領域正在不斷擴大。劉又午等人已經曾利用多體係統理論對機床建模進行了係統性的研究，並且已經取得了很多成果。在回轉工作台精度分析方麵，主要還是以傳統建模方法為主。精度分配的方法主要有尺寸鏈理論法、蒙特卡洛法等。此外王禹林等人為螺杆轉子磨床精度分配建立了一種多目標參數化模型，這些工作都將為夾係統精度建模分析提供有益的幫助。

基於多體係統理論建立的木工機床夾具係統誤差模型，能夠描述夾具係統中各個組成部分在裝配時由於部件製造精度以及它們之間的約束方式造成的誤差是怎麽通過結構關係以及相對運動轉化成最終整體的定位誤差，由此可以定量分析出各類基本誤差對整體加工誤差的影響情況，從而為夾具係統的精度建模和設計優化提供依據。

1 、拓撲結構和低序體陣列

多體係統誤差建模方法是將工程對象抽象為多體係統，用低序體陣列來描述拓撲結構中各體之間的關聯，在多體係統中建立廣義坐標係，在坐標係中采用4 × 4 階齊次特征矩陣運算表示點和矢量在坐標係中的位置和姿態的變換，而拓撲結構是對多體係統本質的高度提煉和概括，是研究多體係統的依據和基礎。

羅伯森和威騰伯格提出的基於圖論和休斯頓和劉又午的運用低序體陣列描述多體係統拓撲結構的兩種基本方法，其中，低序體陣列是通過多體係統拓撲結構更為簡潔方便，適合於計算機自動描述多體係統，本文采用的是拓撲結構的低序體陣列描述法。

本文所研究的夾具係統，它是一種專為木工機械開發的夾具，具有高穩定性、高剛度、高速度等特點，適合用於木工加工。該夾具係統主要是由溜板、轉台座、轉台、台麵、夾具體 1、夾具體 2 以及工件組成。對圖 1所示的夾具係統進行提煉和概括，就可得到如圖 2 所示的拓撲結構簡圖。

對圖 1 的夾具係統進行簡述如下: 0—溜板，1—轉台座，2—轉台，3—台麵，4—夾具體 1，5—夾具體 2，6—工件。坐標係設置如下: ①在溜板和所部件上，建立笛卡爾坐標係; ②係統各元素 X、Y 分別平行，Z 軸同軸。

圖 1 夾具係統結構簡圖

圖2 拓撲結構圖

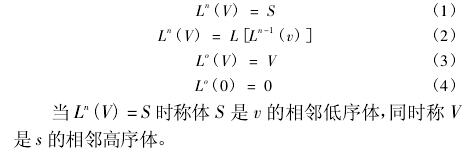

在多體係統分析中，我們把構成拓撲結構的單元稱為體，描述體與體關聯關係的低序體陣列可通過下列定義的低序體運算得到。一般的在多體係統中對任意體( V) 的低序定義如下:

以圖 2 所示的多體係統拓撲結構為例，根據上述低序體運算公式可以求出各體的各階低序體號，從而構成表 1 所示的低序體陣列，它即是夾具係統的低序體陣列。

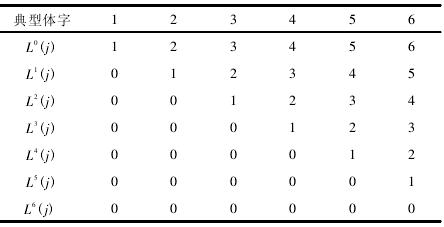

表 1 夾具係統多體拓撲結構的低序陣列

2 、特征矩陣

多體係統中各體之間的位置和運動關係，用相應的坐標係的位置和姿態變換來確定。根據子坐標係的位姿參數，可以得到各種確定的 4 × 4 階齊次特征矩陣，而參數的變化與否反映了體與體之間的相對靜止和相對運動狀況。

在有誤差的多體係統中，對於任意相鄰體 S、V 的子坐標係，相對靜止( 或初始相對靜止) 的理想靜止特征矩陣為:

相對靜止的靜止誤差特征矩陣為:

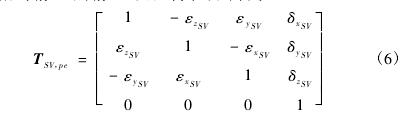

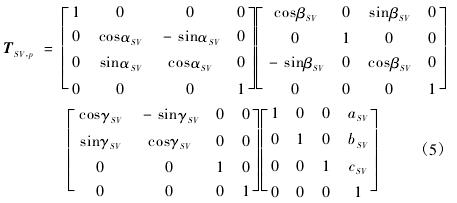

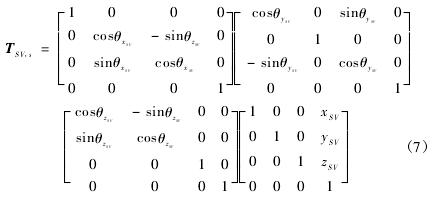

相對運動的理想運動特征矩陣為:

相對運動的運動誤差特征矩陣為:

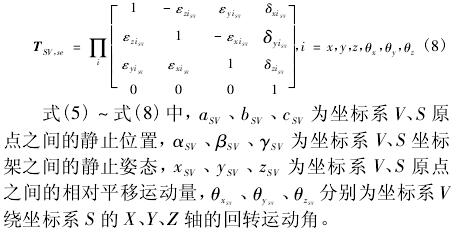

對本夾具係統的結構進行分析可知: 在夾具係統中各部件之間除組件 2 和組件 3 之間有旋轉關係，其餘部件都是由螺釘連接，不可避免的在裝配時會出現誤差。由此根據加工中心的結構、各部件之間的運動關係，建立各相鄰近體間的變換特征矩陣如表 2 所示。

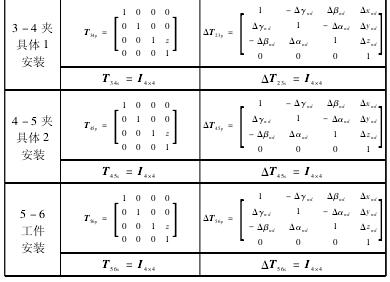

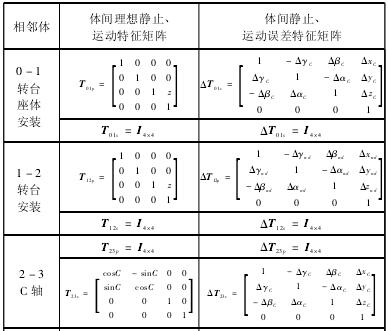

表 2 夾具係統的特征方程

3 、夾具係統誤差模型建立

4 、夾具係統誤差分析

本文研究的夾具係統固定采用 M8 螺釘固定。但螺栓不能起到聯接作用，不能用於定位。若兩個零件隻是平麵對接，沒有銷、孔聯接的時候，體之間的裝配誤差主要由螺釘聯接產生。參照 GB 5277-85 緊固件、螺栓和螺釘通孔的標準，通孔公差有以下規定精裝配係列: H12; 中等裝配係列: H13; 粗裝配係列: H14。在選擇參數過程中，使用通孔公差 H12，並根據零件加工圖紙中的形位公差確定各環節的轉誤差。具體標準如表 3 所示。

表 3 緊固件、螺栓和螺釘通孔標準

根據夾具零件加工尺寸公差及形位公差可以計算夾具係統的幾何誤差參數如表 4 所示。

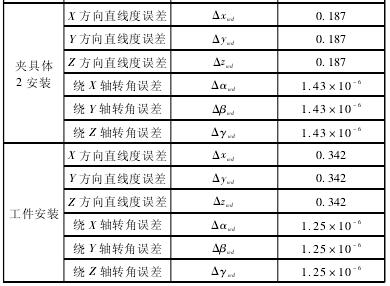

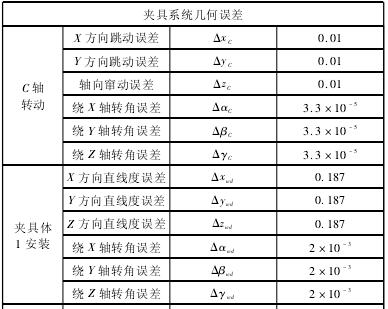

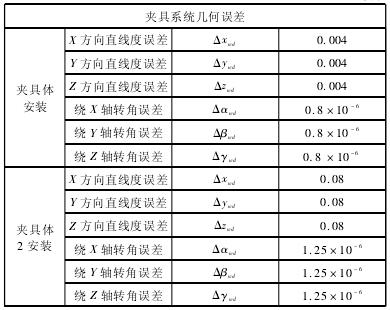

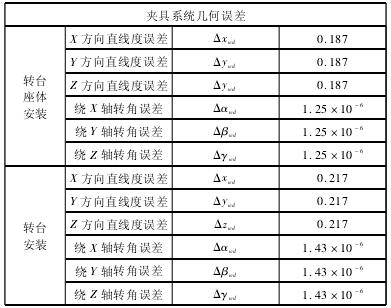

表 4 夾具的幾何誤差

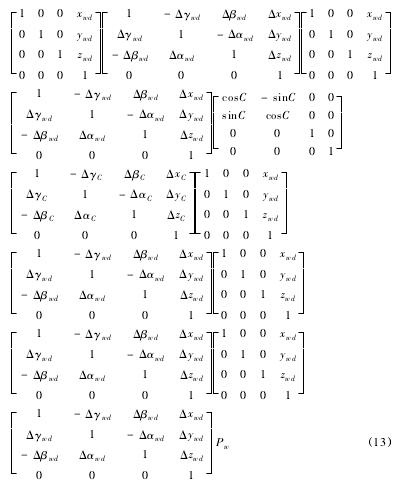

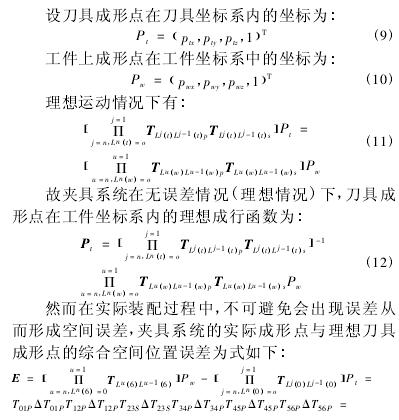

將以上數據帶入式( 13) 中得到如下:

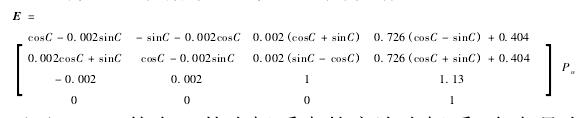

式中 Pw工件在工件坐標係中的齊次坐標係，在夾具上安裝距回轉中心 300mm 的試件，在轉台 0°和 90°的位置用銑刀沿回轉中心對稱向加工兩個方形槽，兩個方向方形槽相交打透，當考慮工件坐標係誤差單一因素時，工件坐標係原點在機床坐標係中的產生的誤差由以上設定的值，可得的取值範圍:

如果加工程序按照理想狀態下工件坐標係的情況加工，加工後的工件會出現極大的台階，不能滿足木工加工精度 0． 5mm 的要求。

5、夾具係統結構改進

經理論計算發現現有的夾具係統不能滿足加工要求，對夾具係統結構進行如下改造: 簡化夾具體結構堆積層數，將夾具體直接在轉台上加裝夾具體，止口定位; 夾具體上方直接通過鍵定位，安裝虎口鉗; 虎口鉗屬於精度較高並且具有自定心功能，盡可能的減小裝夾誤差; 夾具體采用圓筒形結構，增加剛度。改造後的夾具係統如圖 3 所示，對圖 3 所示夾具係統進行提煉和概括，就可得到如圖 4 所示的拓撲結構簡圖。

圖 3 夾具係統改造後

圖 4 拓撲結構圖

針對圖 4 的夾具係統的拓撲結構簡述: 0—溜板，1—轉台座，2—轉台，3—夾具體，4—夾具體 2，5—工件。改進後的夾具係統的空間誤差公式如下所示:

改進後的夾具係統對於轉台和夾具體之間的聯接改用鍵定位，並通過查閱鍵與槽公差配合等相關資料可得幾何誤差尺寸如表 5 所示。

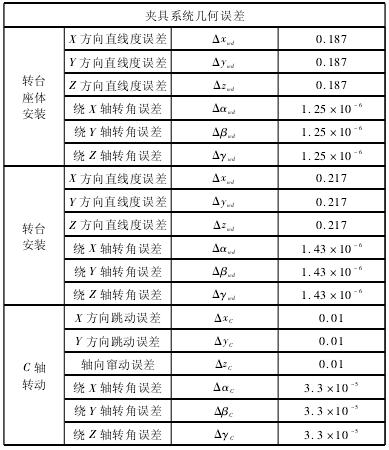

表 5 改造後夾具的幾何誤差

將以上數據帶入式( 14) 中得到如下:

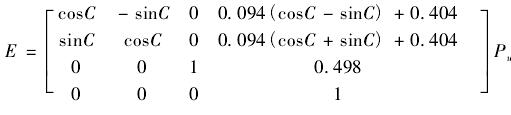

按著在轉台 0°和 90°的位置這 2 個位置測試，用銑刀沿回轉中心對稱向加工兩個方形槽，兩個方向方形槽相交打透，當考慮工件坐標係誤差單一因素時，可得在工件坐標係中工件坐標原點的誤差取值範圍如下:

6 、結束語

針對榫卯數控加工中心的夾具係統利用螺栓定位造成的加工誤差，利用多體係統運動學理論來構建榫卯加工中心夾具係統誤差模型，並通過理論分析，可以看出:

①該方法簡單、明確，具有廣泛的通用性;

②該方法的相鄰低序體之間的特征矩陣的形成具有很好的規律性，能夠簡單明確的描述機械係統，並對夾具係統進行誤差建模分析;

③螺栓隻能用於兩物體之間的連接，在夾具體係統中利用螺栓定位，會給加工造成比較大的誤差;

④改變具體結構堆積層數，並改變定位方式，能較大的減少夾具係統的誤差，達到加工效果; ⑤本文中的夾具係統的轉台為外購件，提高轉台本身的精度，對整個夾具係統精度的提高有著重要的影響。
