輔助花鍵在工程機械齒輪加工中的應用
2019-10-31 來源:臨沂恒躍齒輪有限公司 作者:薛振威
摘要:針對工程機械齒輪加工過程中,部分齒輪總長設計內花鍵較短且位置偏向一端,企業沒有立式拉床而采用臥式拉床加工時精度達不到要求的問題,采用增加輔助花鍵的方法,確保了加工精度。
1. 齒輪結構
在工程機械齒輪加工過程中,部分齒輪總長設計內花鍵較短且位置偏向一端(見圖1),如果加工企業沒有立式拉床,采用臥式拉床加工時,齒坯拉削及心軸定位容易偏斜,後麵工序精度達不到要求,進而影響整個零件精度。

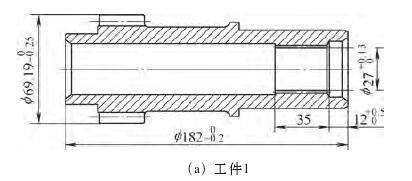

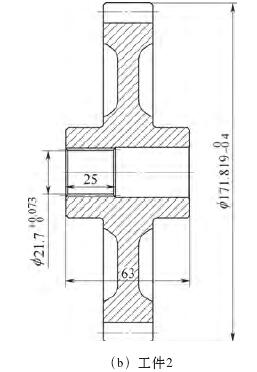

圖1
2. 不加輔助花鍵對精度的影響
齒輪熱處理之前的加工工藝過程為:粗車→鏜孔車基準→拉花鍵→精車→車輔助花鍵→滾齒。如果在鏜孔工序將孔鏜到最終尺寸,即不加輔助花鍵時,在後麵兩步工序中會對精度產生如下影響:
(1)在拉花鍵工序,因花鍵本身尺寸較短,而工件尺寸較長,拉花鍵時,齒坯在拉刀上因自重原因,無花鍵一端易傾斜,齒坯軸線跟拉刀軸線成一定夾角,這樣拉成的齒坯實際上內花鍵的軸線跟齒坯的軸線已經偏斜,零件裝上心軸,檢查外圓和遠離花鍵孔一端跳動,滿足不了工藝要求。
(2)在精車工序,即使花鍵軸線跟齒坯軸線重合,拉完花鍵之後,零件裝上車用心軸精車,由於定位花鍵尺寸較短,很可能工件上心軸之後,齒坯軸線跟心軸軸線偏斜,從而影響精車外圓與花鍵大徑的同軸度、端麵與花鍵基準的垂直度,對後續的滾齒、磨削及磨齒都將產生嚴重影響,導致整個齒輪達不到精度要求而報廢。
3. 增加輔助花鍵的好處
增加輔助花鍵可以有效解決上述問題,鏜孔時距離端麵5mm處(因孔口都有錐度基準)留出10mm長度輔助內孔,內孔尺寸和花鍵小徑鏜孔尺寸一致,拉花鍵時輔助定位,拉成輔助花鍵,精車時輔助定位。兩種工件添加輔助花鍵後的效果如圖2所示。

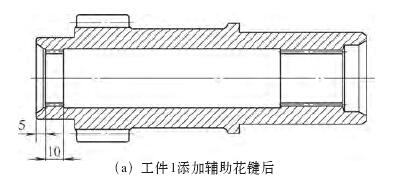

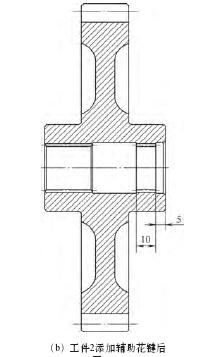

圖 2
精車之後就可以把輔助花鍵車掉,熱處理之後磨外圓已不需要心軸,而是用車好的中心孔與頂尖配合即可。磨齒用外圓與端麵作為定位基準,所以熱處理前把輔助花鍵車掉即可,避免了熱處理後加工硬度高、加工難度大。
4. 結語
工程機械中類似結構的齒輪很多,此方法適合沒有立式拉床的企業,可保證齒輪精度。當然這樣增加了工序,增加了少量的製造成本,但是為了提升產品質量,增加的這點兒成本微不足道。
