一、德馬吉森精機DMC 270 U可對重達9噸的大型工件進行高效加工





     DMC 270 U全球首次亮相 帶有托盤交換係統，可對重達9噸的大型工件進行高效加工

     過去十五年裏，已有1000台德克馬豪龍門機床交付客戶使用，這一供貨數量在大型機床製造行業中絕無僅有。全新DMC 270 U機床為德馬吉森精機在此領域增添了一款高效萬能加工中心。這款5軸機床具有高度堅固的龍門式設計，並可在實現極高動態的情況下確保最大精度。節省空間的快速托盤交換係統與機身的高度靈活性相結合，為您提供高效生產基礎。托盤承重達9噸，可在加工同時進行裝夾，自動化擴展可能性、加工空間和裝夾區以及維修裝置的極佳便於操作性同樣在成功因素之列。機床的極高剛性以及整體機床溫度調控確保最高精度。

     加工區空間增加2.4倍

     DMC 270 U在X軸/Y軸/Z軸上的行程為2700x2700x1600mm，相對DMC 210 U，橫向加長了50%，縱向和垂直方向分別加長了約30%。DMC 270 U托盤尺寸為2000x2000mm，其稍小的同款機型托盤尺寸為1600x1400mm。加工空間擴大235%。此外，幹涉輪廓由於采用新設計的銑頭而得到改進。另一個優點是，通過附加裝置的相應設計，保持了很小的占地麵積。在允許工件重量為9000kg時，工件的最大尺寸有顯著擴大，達到直徑3000mm和高1600mm。在這類機床級別中，這些絕對是最高值。

     通過最佳剛性和動態性能實現最高切削性能

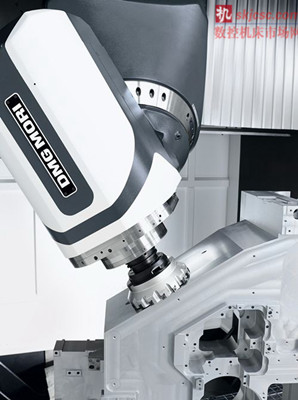

     久經考驗的龍門結構的機床具有可垂直移動的橫梁和液壓平衡配重，在固有剛性結構方麵經過再次提高。此外，機身完全由優質鑄件(GGG60)製造。新設計的B軸銑頭的擺動範圍從210°加大到250°，而且還可在反方向擺動70°，這種特性與增大B軸軸承組合，確保剛性提高15%的銑頭外殼更適合使用。擺動範圍獲得擴展，幹涉輪廓在更大運動範圍下得到改善，這些與集成在銑頭座中的電纜拖鏈相結合，形成了更多應用可能。因此，在重點的刀具製造、模具製造、機床製造，航天航空工業、能源行業以及醫療器械等不同領域，客戶對於德克馬豪龍門機床設計的興趣不斷提升。

     全新開發的B軸與具有同等剛性設計、且定位更為精確的數控旋轉工作台共同工作。在軸承加大和夾緊技術得到改進的前提下，該工作台提供的扭矩達到57000Nm，通過兩個全新電動支撐緊湊型變速箱，最高轉速可提高到每分鍾14轉。除了更高的B軸擺動速度和獲得改進的數控工作台之外，新型DMC 270 U提供更高的動態特性，因此也在其所在級別樹立了標準。

     新型powerMASTER 1000®電機主軸以每分鍾9000轉的速度、最大77kW的功率以及1000Nm的扭矩確保了高效重型切削。除速度為每分鍾12000轉、功率44kW、扭矩為288Nm的標配SK 50/HSK-A 100電機主軸之外，還可選配其他5種電主軸--其中包括扭矩為404Nm時，速度為每分鍾15000轉、功率為52kW的模具製造主軸，或帶HSK 63接口、功率為35kW、速度最大為每分鍾18000轉的用於高速切削的電機主軸。不僅主驅動超平均（jun1）水平，還有速度為每分鍾6300轉、功率44kW時扭矩為1550Nm的HSK-A100型齒輪主軸。

     除B軸配置外，該龍門機床還可選配帶有平行於X軸擺動軸的A軸銑頭座。此銑頭座可與匹配的電機主軸進行連接。

     最大的溫度穩定性以及20%的剛性提升確保最高精度

     憑借對所有內部熱源的冷卻，DMC 270 U將持續穩定的整體機床溫度調控與高機床剛性相結合，實現了標準情況下Pmax<12μm的定位精度，通過精度包更可達到Pmax<9μm的定位精度。此外，在所有滾珠絲杠、主驅動和進給驅動的外殼和電機、所有直線軸、銑頭和旋轉工作台的B軸和C軸等都采取了全麵的全新冷卻措施。由於控製櫃冷卻係統得到了改進，控製櫃背麵的隔熱裝置會隔離熱量，避免可能的影響。

    龍門機床的全麵生產率有了新的定義

     用於DMC 270 U的德馬吉森精機模塊可進一步降低生產時間和非生產輔助時間，並提供一係列自動化設備。由此而增加的通用性和5軸銑削生產率，以及與一次裝夾車削加工技術的連接可能性奠定了拓展應用領域的重要基礎。輪式刀庫與第4代duoBLOCK®機床相類似，可實現快速刀具更換。4刀輪的輪式刀庫有63、123、183、直至243刀位的版本可供選擇，這種對標準輪式刀庫的擴展可最佳適應客戶的需求。此外，輪式刀庫非常緊湊，從而實現固有剛性龍門機床的占地麵積最小化。另外，由於數控工作台的快移速度以及銑頭擺動速度均獲得提高，這些都進一步改善了龍門機床的生產率。

     我們還為您提供更多自動化設備，如托盤庫，或將一台直線托盤庫與多台DMC 270 U龍門銑削加工中心進行連接，而組合成一套製造係統。

     新型DMC 270 U機床節省能源

     在新開發的DMC 270 U中同樣采取了具體的節能措施。設備僅使用高效、節能的冷卻裝置，以擴展並優化機床溫度調控。此外，任何時刻所需的冷卻功率自動根據機床當時的冷卻需求進行調整。同樣，諸如冷卻潤滑液泵等泵機則通過轉速調控實現節能。例如在CELOS界麵上的功率值自動顯示功能不僅向機床操作人員顯示當前能耗，更可幫助其采取相應的節能措施。

     全新德馬吉森精機風格設計為實現最佳人體工學性能與操作便捷性提供前提條件

     龍門機床DMC 270 U的加工區體積為11.7立方米，可以十分便捷地進行操作。由於采用全新的德馬吉森精機風格設計，DMC 270 U更具吸引力。加工區經過改進的觀察視野符合人體工學設計，方便用戶操作，有利於高效完成裝夾和自動化模式的操作。必要時，可從外側更換工作區保護板，十分便於維修工作。

     所展示的DMC 270 U配備帶有21.5英寸ERGOline®和西門子控製係統的CELOS。德馬吉森精機的CELOS簡化並加速了從構思到成品的流程。其中，CELOS應用程序（CELOS APPS）可使用戶實現對訂單、工藝流程數據和機床數據的一體化數字化管理、記錄和顯示。CELOS還與生產排程係統（PPS）和企業資源計劃係統（ERP）兼容，可與計算機輔助設計（CAD）/計算機輔助製造（CAM）的應用係統聯網，並能夠與前瞻性CELOS應用程序擴展進行兼容。機床標配裝有Operate 4.5軟件的SIEMENS 840D solutionline操作係統，包括19英寸ERGOline®。

     DMC 270 U亮點

     ·大型加工空間，可對直徑達3000x1600mm以及重達9噸的工件進行加工
     ·由於數控旋轉工作台采用新驅動技術，動態性能可提高50%
     ·標配輪式刀庫可在加工同時與生產輔助時間進行裝夾（雙輪以上）
     ·B軸帶有經過優化的幹涉輪廓以及集成電纜拖鏈，擺動範圍為250°
     ·powerMASTER 1000®電機主軸具有77kW功率以及1000Nm扭矩，實現高效加工
     ·模具製造電機主軸轉速每分鍾15000轉、扭矩404Nm、功率52kW，與HSK-A100型主軸以及主軸膨脹傳感器（SGS）搭配，可實現粗加工與精整加工的最佳效果
     ·通過智能溫度管理以及三點支撐，精度高達12μm

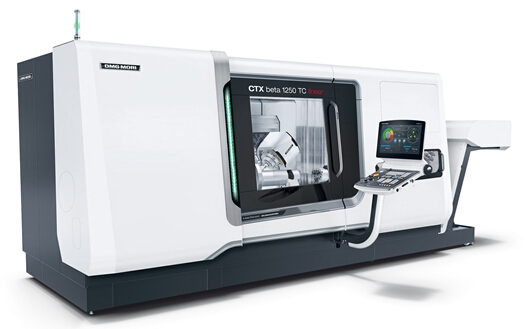

    二、德馬吉森精機CTX beta 1250 TC全球首次亮相



    搭載全新旋轉銑削主軸compactMASTER® 的CTX beta 1250 TC加工空間增大170mm

     第二代CTX車銑複合全套加工中心經過擴展

     可對直徑達500mm、車削長度1210mm的工件進行加工，占地麵積僅為10.2m2

     幾十年來，德馬吉森精機（DMG MORI）公司一直以其CTX係列在高端萬能車床市場樹立標杆。一項具有深遠意義的裏程碑要數幾年前B軸在車床中的首次集成，這使當時經過全新開發的機床係列的功能領域擴展至車銑全套加工領域。如今，CTX家族包括九種尺寸，並可在此基礎上進行共40項擴展，以對不同尺寸的工件根據生產任務進行優化配置。德馬吉森精機創新平台策略的最新亮點便是如今的第二代CTX beta 1250 TC，並於在弗朗頓（Pfronten）開放參觀日上進行全球首次亮相。

     通過第二代CTX beta 1250 TC，德馬吉森精機公司在CTX家族內部對其複合全套加工中心產品進行擴展。CTX beta 1250 TC的設計普遍適用於直徑達500mm、車削長度達1210mm工件的車銑加工，Y軸行程增加50mm，增至250mm，由此提升了偏心加工的靈活度。在標配設備中，進給速度提升65%，最高可達50m/min，為機床帶來高度生產效率。動柱三個線性軸中MAGNESCALE的強大直接線性測量係統則實現最高精度。通過應用可選的線性驅動設備，機床可以展現更大速度、動態性能與精度。在確保最高連續精度的同時，直接驅動對Z軸進行1g加速，速度可達60m/min，並對線性驅動提供5年質保。

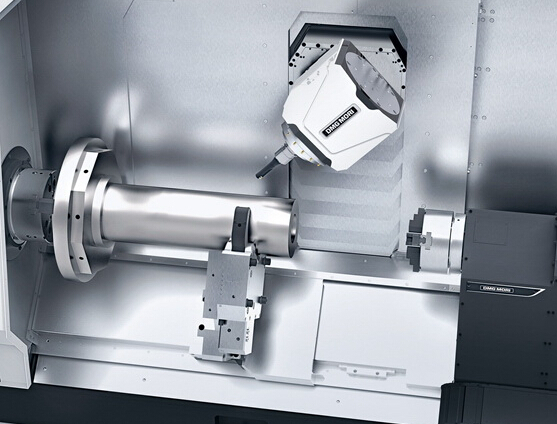

     全新CTX beta 1250 TC的另一大核心元素為帶有±120°無級擺動範圍的直接驅動B軸。一大突出特性則在於全新車銑主軸compactMASTER®。長度僅為350mm的主軸使加工空間增大170mm，由此可以通過長達400mm的刀具對350mm長的工件進行加工。全新compactMASTER®主軸具有HSK-A63（可選Capto C6）接口，轉速達12000min-1，扭矩為120Nm，功率為22kW。您也可以選配轉速為20000min-1的高速版本。compactMASTER®主軸軸承具有大型尺寸，直徑高達70mm，與恒溫定子冷卻技術相結合可實現穩定性與精度。

     即使在標配版本中，CTX beta 1250 TC便已配有24位盤式刀庫。您也可選配48位以及80位鏈式刀庫。特別在工件範圍較為多變的情況下，機床的應用性可以獲得顯著提升--不論是通過裝夾時間縮短或是通過對替代刀具進行有針對性的應用可能性。

     為了應對不斷上漲的能源價格，全新第二代CTX beta 1250 TC具有一係列節能組件。具有水混合物的冷卻裝置、一座高能效控製櫃冷卻係統、可以實現更高加速性能與更低能耗的同步電機或者逆變器單元可以降低能耗達25%以上。

     CTX beta 1250 TC配備最新3D控製技術。即使在標配中，機床便已搭載21.5英寸ERGOline® Control以及西門子控製係統的德馬吉森精機CELOS®。CELOS®為所有全新德馬吉森精機高科技機床提供統一用戶界麵。在獨特的21.5英寸多點觸摸屏上，CELOS應用程序（CELOS® APPs）可使用戶實現對訂單、工藝流程數據和機床數據的一體化數字化管理、記錄和顯示。此外，機床的操作也獲得簡化、標準化與自動化。機床可選配裝有Operate 4.5軟件的SIEMENS 840D solutionline操作係統，包括19英寸ERGOline®。

     在兩種情況下，標配版CTX beta 1250 TC機床已安裝ShopTurn 3G軟件，可以進行麵向車間的編程。通過DIN/ISO界麵，可以實現DIN與麵向車間編程之間的絕對靈活性。用戶同樣可以對ShopTurn循環與DIN功能進行結合。

     可選配獨家加工循環為CTX beta 1250 TC的應用可能性錦上添花。通過在簡便的對話框中輸入必要參數，您可為例如偏心車銑加工或者具有多頭螺紋的特殊螺紋生成加工功能。此外，還可提供刀具分類循環。根據您的調用程序對鏈式刀庫中的刀具進行分類，通過這種方式可將非生產時間減少到最低限度。以創新加工循環為基礎，設備最多可節省60%的編程時間。




   “我們車銑機床的成功也源自於簡單、快速的編程。此外，作為Shop Turn 3G控製係統標配的補充，我們專有的加工循環可加速加工過程。因此，與采用不同機床順序的加工方式相比，對越來越多的用戶來說，CTX TC係列是一種大有益處的選擇，”GILDEMEISTER機床有限公司總經理哈利•榮格（Harry Junger）對此深信不疑。

     CTX beta 1250 TC亮點

     · compactMASTER®：超緊湊車銑主軸，加工區大，占地麵積小，且扭矩提高20%，HSK-A63（Capto* C6）接口，轉速12000min-1，功率22kW，扭矩120Nm，高速版本轉速可達20000*min-1

     · 通過新型B軸增加170mm的空間：可對350mm長工件進行水平通孔鑽孔或鏜孔加工，刀具長度最大可達400mm
     · 進給速度提高65%，實現更大動態性能，最大可達50m/min（X/Y/Z=40/40/50m/min）
     · Z軸線性驅動*實現1g加速度，速度可達60m/min，確保最高連續精度，對線性驅動提供5年質保
     · Y軸行程增加50mm，增至250mm，在偏心加工中靈活性更大
     · 全新3D控製技術：德馬吉森精機CELOS®帶有21.5英寸ERGOline® Control與西門子控製係統
     · B軸采用直驅(DirectDrive)技術，可實現5軸聯動加工（與加工循環*相結合)
