摘 要：C5225 立式車床在保留右刀架機械結構和手動操作功能不變的基礎上，用 SINUMERIK 828D 數控係統和 S120 驅動係統完成對左刀架進給軸的半閉環控製，使其能夠聯動，完成複雜零件的加工。

       關鍵詞：C5225；SINUMERIK 828D；S120 驅動係統；數控改造

       1、 C5225 立式車床概況

       C5225 立式車床自 1973 年出廠至今，已使用近 40 多年。隨著市場和產品的變化，C5225 立車的功能已不能滿足公司要求。主要表現：機床精度較差，機床使用期間從未進行過大修，隻能完成產品的粗加工工序；機床的加工範圍小，刀架係統的進給軸隻能互相切換，不能聯動，無法完成具有複雜曲麵零件的加工；機床故障率高，機床一直處於超負荷運轉狀態，電控係統故障頻繁，維修困難，造成機床長時間停機維修，嚴重影響生產效率；機床的適應性差，對不同零件的加工，需要先設計工裝刀具設備，增加了生產成本。

       2、 C5225 立式車床改造要求

       為滿足公司的生產需求，加工具有複雜曲麵的產品，改後造的 C5225 立車必須達到 6 項要求。

      （1）更換電氣控製係統，全麵提高機床性能和穩定性。
      （2）實現刀架兩個進給軸的聯動，使其具備直線插補和圓弧插補的功能，滿足公司的加工需求。
      （3）利用數控係統的模擬主軸功能，在 NC 係統中通過編程控製機床主軸。
      （4）保留一個刀架用於常規加工或者備用。
      （5）降低設備故障率，便於維護管理。
      （6）增加 Mini 手持單元，使得對刀操作更加方便。

      3 、C5225 立式車床數控化改造方案

      根據 C5225 立式車床的情況和改造要求，提出改造方案。保留右刀架的機械結構和手動操作功能不變，用 SINUMERIK828D 數控係統對左刀架的兩個進給軸進行半閉環控製，使其可以進行聯動，並且增加變頻器實現主軸安全可靠的控製。

      3.1 左刀架控製部分

      將 C5225 立式車床左刀架的走刀箱拆除，各軸采用電機通過行星減速器與絲杠直連的方式進行設計，並更換新的滾珠絲杠。數控係統采用 SINUMERIK 828D，左刀架 Z 軸和 X 軸進給伺服驅動係統采用 SINAMICS S120 驅動係統和 1FK7 係列交流伺服電機。數控係統和驅動係統的產品見表 1。數控係統 SINUMERIK 828D 不僅需要和 MCP 模塊、PP72/48D PN 模塊通信，還需要和 S120 驅動係統連接起來，連接方式見圖 1。通信線從 828D 的 Profinet 接口 PN1 連到 MCP483 的 X20 接口，又從 MCP483 的 X21 接口連到 PP72/48 D PN 模塊的Port 接口，這樣 828D PPU 就可以和 MCP、PP 模塊進行通信。

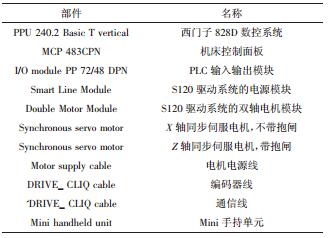

                        表1 數控係統的組成部件

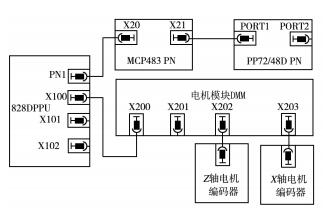

              圖 1  SINUMERIK 828D 的拓撲結構圖

     10 kW 的電源模塊 SLM 是沒有 DRIVE_CLIQ 接口的，所以828D 與 S120 的連接是從 PPU 的 X100 接口直接到 DMM 的 X200 接口，Z 軸和 X 軸電機內置的編碼器連接到 DMM 的 X202、X203 接口（圖 1）。


     3.2 主軸控製部分

     C5225 立式車床的原主電機為三相交流電機，啟動方式為星/ 三角啟動，製動方式為能耗製動。工作台共有 16 擋，通過機械齒輪傳動進行變擋，而且主軸的操作集成在懸掛麵板上。為了使主軸的控製更加方便快捷、安全可靠，增加變頻器控製主軸，並且將機械擋位變為 4 擋，通過變頻器實現主軸在擋位上的無極調速。主軸的操作既可以在懸掛麵板上，也可以在 MCP 麵板上。

     SINUMERIK 828D 數控係統還提供了模擬主軸的功能，即不僅可以手動控製主軸，還可以在 NC 係統中通過編程指令控製主軸。在手動模式下，可以通過懸掛麵板和 MCP 麵板來控製主軸的正轉、反轉、加速、減速、正點、反點和停止。主軸變擋按鈕是在 MCP 麵板上。在編程模式下，可以通過變擋指令和運動指令來實現主軸的變擋控製和運動控製。828D 還提供了主軸擋位顯示功能，無論是手動變擋還是編程變擋，都可以在 HMI 上顯示目前主軸所在的擋位。

     C5225 立式車床主軸的變頻器連接見圖 2。L1 為輸入交流電抗器。可以防止電網高壓輸入而損壞整流部分元器件。S1-S8是開關量輸入端子，通過功能碼設置 S1-S8 的功能來控製主軸的運動。AI1 與 GND 為模擬量輸入接口，與 828D PPU 的 X252.1 和 X252.2 腳連接起來，可以實現模擬主軸功能。RO1 和 RO2為繼電器輸出點，連接兩個中間繼電器，通過功能碼設置中間繼電器指示為變頻器準備好與變頻器過載報警。

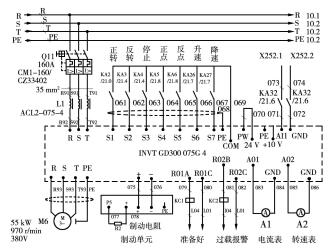

          圖2 C5225 立式車床主軸變頻器的連接示意

     4 、C5225 立式車床的調試

     機床通電調試之前，要檢查 DC 24 V 回路有無短路，驅動器進線電源模塊與電機模塊的直流母線連接是否可靠，DRIVECLiQ 電纜和 PROFINET 電纜連接是否正確 。一切正常之後，機 床方可通電。

     4.1 驅動係統的調試

     828D 數控係統上電之後，首先要進行係統的初始設定。在確保 PLC 控製程序所有的安全功能全部準確無誤後，開始調試驅動。驅動的調試包括配置驅動和分配軸：在 HMI 上通過MENU→調試→驅動係統→驅動設備進入驅動配置界麵，按“確認”鍵開始配置驅動；必須用 Startup-tool 軟件來進行軸分配，打開 Startup-tool 軟件，點擊“Drive system”→“Drives”，按照提示就可以完成軸的分配。分配軸的過程中一定要注意各個軸的配置選擇，正確選擇各個軸的電機是否帶抱閘。

      4.2 係統的軸控製使能鏈

     係統的軸控製使能鏈就是指係統各部分上電順序的先後。SINUMERIK 828D 和 S120 驅動係統上電的第一步是給電源模塊加 EP 使能，即電源模塊 SLM 上的 X21.3 給入 24 V。間隔100 ms 後，可以加 OFF1 使能，即 PPU 的 X122.1 給入 24 V。OFF1 使能加上後，可以加 OFF3 使能，即 PPU 的 X122.2 給入24 V；加 OFF3 的同時可以給各軸加脈衝使能和控製使能，即PLC 接口地址 DB380x.DBX4001.7 和 DB380x.DBx2.1=1。按下急停開關時，首先應該斷掉 OFF3，待所有軸出現靜止信號（PLC：DB390x.DBX1.4）時，可以同時斷開 OFF1、脈衝使能和控製使能，OFF1 斷開後延時 100ms 斷開 EP 使能。可以通過828D PPU 上的按鍵“MENU”→“診斷”→“〉”→“軸診斷”來查看係統各部分的使能是否已加上。

      4.3 機床參數的設置

      驅動配置之後，還有一些與機械相關的機床數據需要自行設定。隻有設定這些參數之後，才可以在 NC 係統中控製左刀架的進給軸和主軸。需自行設定的參數見表 2。

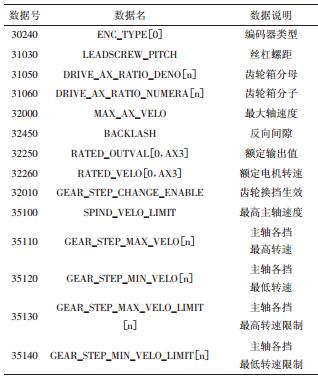

                    表 2 自行設定的機床參數



      4.4 PLC 程序的調試

      C5225 立式車床的輸入輸出模塊是采用西門子的 PP72/48D PN 模塊，該模塊提供 72 個輸入點和 48 個輸出點。C5225立式車床左刀架的運動是由數控係統控製的，無需 PLC編程控製。而 MCP 麵板、急停、手持單元的程序都是從 828D 子程序庫中調用。油泵電機、橫梁電機、右刀架快速電機、進給電機、主電機的控製程序以及報警文本程序需自己編製。

      5 、改造效果

     C5225 立式車床改造之後，電氣控製係統運轉正常，左刀架的 Z 軸和 X 軸可以聯動，可以加工球麵瓦等類似的工件，而且電控係統穩定，無故障發生，可以實現 9 項功能，達到了數控化改造的預期目標。

    （1）左刀架的進給軸 X 軸和 Z 軸可以實現聯動，具備直線插補和圓弧插補的功能，可以加工具有複雜曲麵的零件。
    （2）可以用 Mini 手持單元控製左刀架的進給軸，使得操作者手動操作更加靈活，對刀變得更加容易。
    （3）保留了右刀架的功能，可以作為常規加工使用或備用。
    （4）增加變頻器控製主軸，使得主軸的控製更加安全可靠，而且可以實現主軸在擋位上的無極調速。
    （5）主軸的操作更加方便，既可以在懸掛麵板操作，也可以在 MCP 麵板上操作。
    （6）可以在 HMI 上看到主軸的擋位顯示。
    （7）增加了模擬主軸的功能，可以通過編程指令實現主軸的自動換擋和運動控製。
    （8）在 HMI 上創建了報警文本，可以方便快速的發現機床故障，縮短了故障排除時間。
    （9）在機床左刀架安裝精密行程開關，使機床運行更加安全可靠。

     來源：1.洛陽中重設備工程工具有限責任公司  2.中信重工機械股份有限公司
