基於 PLC 的雙麵鑽床控製係統設計

2019-1-31 來源：襄陽汽車職業技術學院湖北文理學院作者：李夢飛秦濤

摘要：針對單麵鑽床效率低下，工序複雜的問題，以雙麵鑽組合機床為研究對象，采用三菱 FX1S- 20MR PLC 為主控製器，設計了一種 PLC 控製的雙麵鑽床控製係統，包括係統的工作流程，I/ O 分配和軟件程序設計。軟件調試結果表明：基於 PLC 的雙麵鑽床控製係統設計可靠，能夠有效地提高鑽孔效率。

關鍵詞：雙麵鑽床；PLC；；SFC 圖；梯形圖

0 引言

組合機床是一種可實現多工序、多軸、多麵的高效加工、自動化程度很高的加工設備。而在部分中小型企業生產加工過程中，由於資金缺乏、技術欠缺等原因，依舊采用故障頻繁出現、控製係統可靠性差、維修時間長的老式機床。為了能夠有效地提高組合機床鑽孔加工效率，減少電氣部分維修次數，滿足加工生產需求，實現雙麵鑽組合機床的自動控製，本文設計了一種基於 PLC 控製的雙麵鑽床控製係統。

1 、係統總體方案

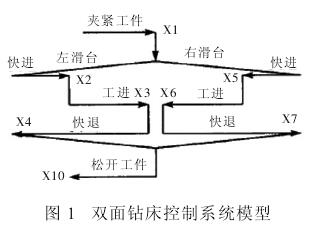

雙麵鑽床主要用於在工件相對的兩麵鑽孔，機床由動力滑台提供進給運動，刀具電動機固定在動力滑台上。機床的控製過程是典型的順序控製，其控製係統模型如圖 1 所示，工作流程為：工件裝入後，按下啟動按鈕 X0，工件夾緊，兩側滑台同時進入快速進給工步；工件兩麵加工完成後，兩側動力滑台退回原位，工件鬆開，觸發限位開關 X10，係統返回初始步，一次加工的工作循環結束。

傳統的雙麵鑽床采用繼電器-接觸器控製方式，需要的繼電器多且接線複雜，可靠性低且容易產生誤動作，故障率高。本文提出 PLC 控製方式實現鑽孔加工的周期性循環動作，滑台的位置信息通過觸發行程開關獲得。為保證每個工序的同步性，采用並行序列程序，在各子序列的末尾增設了一個等待步，如果兩個子序列分別進入了等待步，表示兩側滑台的快速退回均（jun1）已結束，應轉換到下一狀態。

2 、軟件控製係統設計

2.1 I/O 點估算

通過對雙麵鑽床總體控製方案分析可知，係統共有 9 個輸入點：啟動按鈕、夾緊開關、左側快進開關、左側工進開關、左側啟動開關、右側快進開關、右側工進開關、右側啟動開關以及鬆開開關；共有 8 個輸出點：夾緊閥觸發器、左側快進觸發器、左側工進觸發器、左側快退觸發器、右側快進觸發器、右側工進觸發器、右側快退觸發器以及鬆開閥觸發器。根據控製係統需要具備的功能分析和 I/O 點數目估算，本文選用三菱 PLC FX1S-20MR 型號，具有 16 個輸入點和 14 個輸出點，且外部接線留有 10％ ~ 20％的餘量，便於擴展，能滿足雙麵鑽床的控製要求。

2.2 I/O 分配

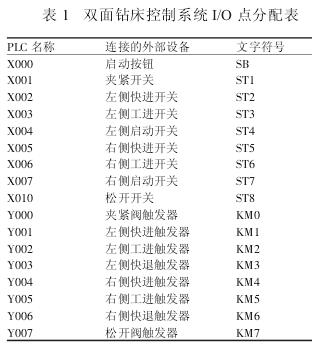

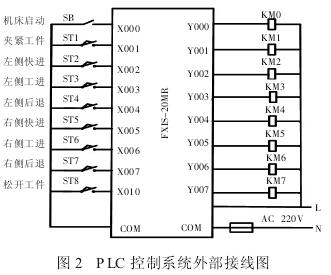

根據雙麵鑽床控製係統的功能及技術要求，可確定 PLC 控製係統的 I/O 分配表如表 1 所示，相應的外部接線圖如圖 2 所示。

2.3 S FC 圖和梯形圖設計

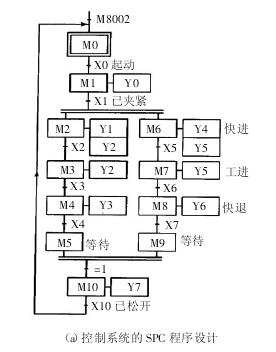

基於三菱 GX developer 軟件進行雙麵鑽床控製程序設計，其控製係統的 SFC 圖如圖 3（a）所示。具體的實施步驟：工件裝入機床後，按下啟動按鈕 x0，按下夾緊開關 X1，工件夾緊，M2 和 M6 變為活動步，兩側同時進入快速進給工步。待兩麵加工均完成後，兩側動力滑台退回原位，係統進入步 M10；工件鬆開，觸發限位開關 X10，係統返回初始步 M0，一次加工的工作循環結束。

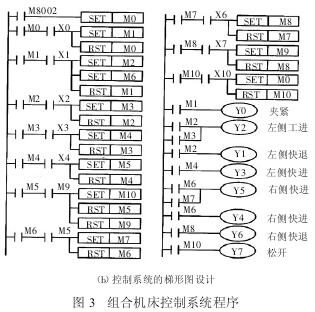

為保證並行序列各子序列同時結束，在各子序列的末尾增設了一個等待步（即步 M5和 M9），如果兩個子序列分別進入了步 M5和 M9，表示兩側滑台的快速退回均已結束，應轉換到步 M10.步 M5 和 M9 之後的轉換條件為“=1”，表示應無條件轉換，在梯形圖中，該轉換等效為一根短接線，或理解為不需要轉換條件。雙麵鑽床控製程序梯形圖如圖 3（b）所示，通過對每步的輔助繼電器 M 置位，完成特定的功能指令。

按下啟動按鈕，係統發出初始化脈衝，置位 M0 後緊接著置位 M1，隨後完成功能指令 Y0，即實現工件的夾緊。組合機床動力滑台夾緊運動觸發限位開關X1，分別置位輔助繼電器 M2、M6，同時複位 M1，實現機床動力滑台的左側和右側工進。具體功能的實施過程與用狀態轉移圖編程所實現的功能一致。

3 、結論

針對工廠現階段所使用的老式機床的配備情況以及在使用過程中可能出現的問題，本文設計了一種適用於雙麵鑽孔組合機床的 PLC 控製係統。PLC控製程序修改方便，易於擴充且可靠性極高。在實現大批量生產，保證加工效率的同時節約了機床設備成本。軟件調試結果表明：本文設計的控製係統符合設計要求，可以用於雙麵鑽床加工控製現場。
