1 引言

      奧氏體不鏽鋼具有優良的機械性能, 良好的耐蝕能力、較突出的冷變形能力、無磁性, 因此廣泛地應用於航空、航天、船舶及醫療器械等領域。但是不鏽鋼的切削加工性能比中碳鋼差得多。以45號碳鋼的切削加工性作為100%, 而奧氏體不鏽鋼1C r18N i9T i的切削加工性隻為40% 。不鏽鋼的切削加工具有加工硬化嚴重、切削力大、切削溫度高、不易斷屑、易粘刀、刀具易磨損等特點, 給切削加工帶來很大困難。

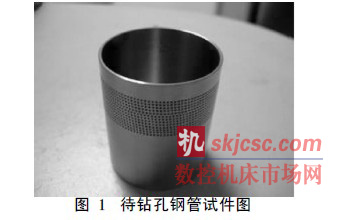

      圖1所示不鏽鋼管是某重點型號過濾器中的關鍵零件, 鋼管材料為1C r18N i9T,i 直徑為5 40mm, 厚度為2mm。要求在管壁上加工出直徑為5 0. 25+ 0. 060 mm的通孔, 孔間距一致。曾采用鑽模加工, 由於鑽模蓋住零件表麵, 操作稍有不慎就會造成小孔漏鑽, 同時鑽頭伸出較長, 剛性差、易折斷, 造成零件報廢。從工藝過程還可以看出, 不鏽鋼群孔去毛刺也非常難,也是個關鍵。為了解決上述問題, 必須選擇新的工藝方法。

      到目前為止, 除了用傳統的機械鑽削方法加工孔外, 常用的還有以下幾種特殊工藝方法: 激光、電火花及電化學鑽孔等。各種不同的加工方法各具特色、各有所長, 也各有其不足之處。但是與其它加工方法相比, 激光打孔具有很明顯的優勢。激光加工靈活、成本低、不需在真空室中進行, 加工速度快、效率高, 打孔孔徑小、無接觸、打孔深徑比高, 可加工任意材料、環保等, 是未來打孔的發展方向[ 1 ] 。激光加工微孔的應用已經非常廣泛, 目前成為一種在工業中最有效的加工方法之一[ 2- 4] 。由於激光打孔過程影響因素複雜, 如果參數與工藝條件選取不當, 孔的精度及孔徑大小就難以達到確定的要求。因此, 本文通過實驗研究了激光參數與工藝條件對激光在奧氏體不鏽鋼管上打孔精度的影響。

      2 激光打孔試驗

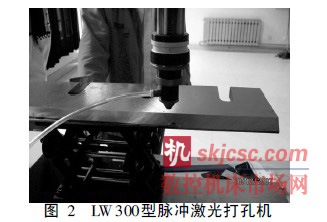

      本實驗采用如圖2所示的華中科技大學激光科技有限公司生產的LW300 型N d: YAG 固體脈衝激光器。其最大脈衝頻率為500H z, 采用平- 平腔型,每單脈衝輸出能量為0. 1~ 3. 5J, 自由振蕩脈衝寬度為0. 1~ 20m s。采用在相紙上打光斑的方法來測量激光的光束質量。采用常規的Nd: YAG激光打孔機加工微細孔時, 普遍采用減小聚焦透鏡焦距f的方法, 但微孔的直徑一般在0. 1 ~ 0. 5mm 的範圍內,進一步減小f ( f< 20mm )是不利的。因為在打孔時噴濺物容易汙染鏡頭的保護介質(如玻璃片) , 同時在偏離焦點時光束發散較大, 這給工件的安裝和調節也帶來一定困難。本實驗裝置的聚焦透鏡焦距為25mm, 可有效保護激光鏡頭和減小因離焦量大而導致的發散角的擴大。

      2. 1 激光脈衝能量對孔深和孔徑的影響

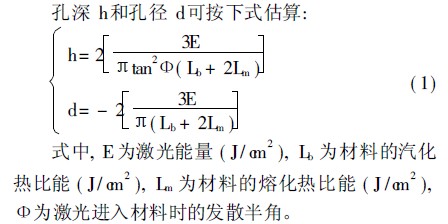

      對於一套選定的光學係統來說, 焦平麵上的激光光斑直徑的大小是由作為工作物質的激光棒和光學係統的係統參數決定的。激光束焦點處能量密度的變化完全依賴於激光器輸出的脈衝能量的變化,故通常孔深和孔徑的變化主要通過改變脈衝能量來實現。被加工點材料的熔化和蒸發是形成孔的兩個基本要素, 孔深的增加主要靠蒸發, 而孔徑的增加則主要靠孔壁上材料的熔化和利用剩餘蒸發壓力對熔融狀物質的排除。當激光功率很高時, 物質的蒸發將占材料去除的絕大部分, 而熱傳導引起的能量損失可以忽略不計, 激光脈衝能量幾乎全部用於對材料的破壞和蒸發去除。首先依據下式對在直徑為5 40mm 的1Cr18N i9T i 奧氏體不鏽鋼管上鑽5 0. 5+ 0. 060 mm 的孔所需激光能量作一大致估計。

      因同一種材料的Lm 和Lb 是固定的, 所以, 由上式可以看出, 打孔的深度和孔徑的大小與激光的能量密切相關, 通過改變激光的能量可以獲得所需打孔深度和直徑。對於1C r18N i9T i奧氏體不鏽鋼, Lm= 3. 5 @ 104 J/cm2; Lb = 6. 3 @ 104 J/ cm2。將d、Lm、Lb代入式( 1)中, 求得E = 17. 4J。這個能量是鑽直徑為5 0. 25mm 的孔深度達2mm所需的總能量。對於脈衝激光來說, 這個能量由三個參數確定: 脈衝頻率、脈衝寬度和單脈衝峰值功率。

      它們之間的關係為:

      E= f×w × P                                        ( 2)

      上式中, f- 脈衝頻率; w - 脈衝寬度; P- 單脈衝峰值功率。

      可以說, 這三個參數是影響激光打孔的關鍵因素, 如果參數選取不當, 加工出的孔其孔壁光潔度差, 有錐度, 特別是在孔壁上產生再鑄層。這些都要影響小孔的加工精度和質量。

      激光焊接機有三個參數可調: 電流大小、脈衝寬度和脈衝頻率。在實際鑽孔過程中, 首先通過調整電流大小來調整單脈衝激光能量, 又由於單脈衝能量:

      Ep = w × P                                          ( 3)

      在脈衝激光輻射作用下, 當激光功率密度達到某一值時, 在一定的時間間隔內, 金屬表麵將達到沸騰溫度, 並開始強烈地氣化。熱波和氣化波將向金屬深處傳播, 軸向和徑向熱傳導形成了一個熔融層,孔底蒸發時所形成的反衝脈衝將此融熔層沿著孔壁排出。為此, 必須有足夠的蒸發速率。而這要取決於激光峰值功率密度的大小。功率密度太小, 由於熱傳導, 能量損耗變大, 熱波的速度顯著地高於氣化波的速度, 所產生的液體排不出去或不能完全排除出去; 功率密度太大, 入射的光束會被產生的金屬蒸氣吸收, 從而使蒸氣過熱, 並把熱量和壓力衝擊傳到周圍材料中去。隻有在輻射強度適當時, 氣化速度可與加熱的速度相等, 才出現最佳的能量傳輸和加工質量。因此, 通過調整脈衝寬度的大小, 來保證激光峰值功率密度必須要大於1C r18N i9T i奧氏體不鏽鋼汽化所需的功率密度。

      2. 2 激光脈衝寬度對打孔的影響

      當激光脈衝功率一定時, 脈衝寬度的變化對孔深和孔徑的影響較大。這是由於孔深與脈衝寬度關係是受材料導熱率影響的。導熱性好的材料, 用很窄的脈衝寬度來打孔; 導熱性差的材料采用較長的脈衝寬度更為有利。孔深和直徑與脈衝寬度有明顯的依賴關係: 脈寬在一定範圍內增加, 孔深增加, 而孔徑有所減少。實驗證明, 縮短激光脈衝的長度可以提高激光打孔的精度。脈寬越短, 加工小孔的質量越高。因此, 在能使材料汽化的前提下, 為了提高鑽孔的質量, 盡量縮短脈衝寬度。

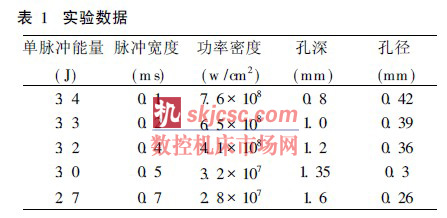

      綜合以上的理論分析, 再經試驗優化後, 本試驗中的激光參數和鑽孔效果如表1 所示。由表1可知, 當選擇單脈衝能量2. 7J、脈衝寬度0. 7 ms時, 所鑽的孔其孔徑和孔深基本上與實際鑽孔要求相接進。

      2. 3 輔助手段的采用

      鑽孔過程中, 采用側吹氬氣作為保護氣體, 一方麵, 用來保護聚焦鏡頭及抑製光致等離子體的形成;另一方麵, 有利於清除氣化物質和飛濺物。為獲得高精度的孔, 激光打孔後, 用電化學腐蝕的附加方法進行精加工, 用酸溶液消除孔內的金屬熔化物和毛刺, 以提高孔的圓度和光潔度。

      3 結論

      激光打孔是激光與材料相互作用的極其複雜的熱物理過程, 影響激光打孔質量的主要因素有激光能量、脈衝寬度和脈衝頻率等。在這些參數中找出最優的加工參數可以提高打孔的質量。實際上打孔質量的好壞並不是由某一個工藝參數決定的, 而是由這些參數相互匹配共同起作用的結果, 因此進行激光加工工藝參數對打孔質量影響的多因素分析是很有必要的。實驗證明先在激光鑽孔理論指導下參照所要鑽的孔確定一個大概的激光參數, 然後再經實驗優化, 按照優化後的激光參數來加工, 就能有效保證所加工孔的質量與精度。
