國內外分度盤發展概況

2013-10-21 來源：作者：秦川機床廠羅國鑫柏鴻文

一、前言

分度盤在機床上是用作分度定位的基準元件, 對磨齒機來說, 它的等分精度直接影響工件的運動及平穩性精度, 因此, 對於分度盤應有高的精度要求。

國外, 精密分度盤的加工被視為一項保密技術。因此, 所得到的一些國外情況及工藝裝備, 是不夠完整深入的, 由於收集到的國外分度盤資料有一定局限性, 較多地以瑞士馬格(Ma g )公司為代表來作介紹。

二、發展過程

國外, 瑞士馬格公司在1 9 14 年世界上第一台磨齒機上首先配備了高精度分度盤, 然後,經過不斷使用, 改進, 精密分度盤的種類、形狀、精度都有了發展和提高。由於分度盤的精度要求高, 加工和測量都相當困難, 因而目前世界上能製造精密分度盤的國家和廠家還不多。

據統計, 目前僅有十幾個工廠能製造這類分度盤, 它們是: 瑞士的馬格公司, 西德的考爾勃(K ol b) 公司及卡爾· 胡爾特(C al.l H ur 伍)公司, 美國的美國機床工具公司及密執安(Mioh 館a n) 公司, 蘇聯的莫斯科磨床廠及日本的新莊氏公司等。

國內, 上海機床廠在1 9 58 年開始用CK 3 71 平麵磨床改裝的分度盤專機製造精密分度盤, 為了適應磨齒機的不斷發展, 還自行設計製造了S T O3 7 型分度盤母機及JC 0 7 型分度盤專用磨床。我廠從19 6 年起開始製造精密分度盤, 在原有基礎上, 我廠也自行設計、製造了精密分度盤專用磨床, 並逐步配備了母盤, 使生產能力大大提高, 逐步滿足了國內磨齒機的需要。

三、按定位及齒槽形狀分類

國內外分度盤的結構及其定位方式大致相同, 按結構及其定位方式均可分為幾種不同的類型。

1、按定位方式分

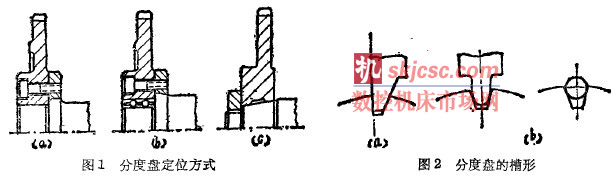

1 ) 圓柱孔及端麵定位見圖1 (a )。這種定位方式是以圓柱孔作為定心基準, 其端麵為軸向定位基準, 用螺釘直接把分度盤固定在法蘭上。為了保持有高的分度精度, 需要將其內孔的公差取得較小, 使其裝配後得到較小的間隙。蘇聯的5 8 92 A 磨齒機及我廠Y 7 1 2 5 磨齒機的分度盤均采用這種定位方式。

2) 密珠套定位見圖1 (b) 。這種分度盤內孔通過一精密滾珠套安裝在定位軸上, 這樣,可以消除定位間隙, 從而提高分度精度。但必須嚴格控製軸和孔的尺寸精度。一般適用於精度較高的場合。西德卡爾· 胡爾特廠生產的sR S40 0 剃齒刀磨床就采用這種定位方式的分度盤。

3 ) 錐孔定位見圖1 (c) 。這種定位方式可以得到較小的外圓和端麵跳動, 但錐孔較大時, 保證其精度比較困難。瑞七馬格公司生產的分度盤均采用這種定位。我廠大多數分度盤也采用這種定位方式。且直徑功2 0 的分度盤的錐度與馬格相同, 西德考爾勃公司生產的分度盤也是這種錐孔, 半角為1 2 °。

2. 按分度盤的齒槽形狀分

分度盤的齒槽形狀有多種, 齒槽位置也有所異, 但常見的分度盤大多在外圓上開槽, 其槽形如圖2 所示。

l) 一側麵通過軸心, 另一麵為傾斜麵, 見圖2 (司。這類分度盤, 通過軸心的一側麵是基準麵, 傾斜麵的作用是使定位爪壓向基準麵, 故這類分度盤隻需把基準麵的精度做好。這類分度盤在磨齒機上較少應用, 而在花鍵磨床、滾刀磨床等機床上應用較多。

2 ) 兩側麵傾斜成V 形, 如圖2 (b) 所示。這種槽形的分度盤, 其兩側麵都是基準麵, 采用如圖所示的兩種爪來定位較為有利, 可獲得較高的定位精度和定位可靠性。

瑞士馬格公司采用的是V 形槽, 其定位爪是圖2 (b) 中左邊的形式, 我廠各種磨齒機分度盤的槽形和定位爪均和馬格公司一樣; 西德考爾勃公司的分度盤槽形也是V 形槽, 但定位爪是圓往, 如圖2 (b) 中右邊的形式。上述槽形的半角均為1 6 度。

四、規格與精度

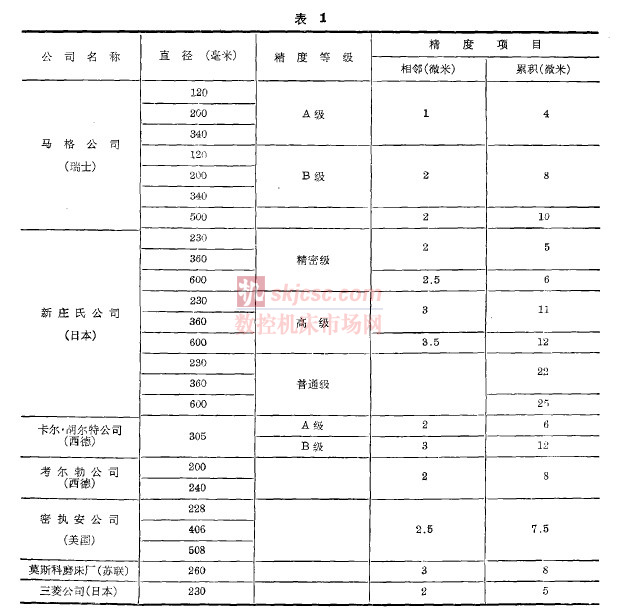

分度盤的規格通常指的是其直徑的大小, 而精度通常指的是其齒槽的分度精度。現將國外分度盤規格及精度列於表1 。這些分度盤均應用於磨齒機。

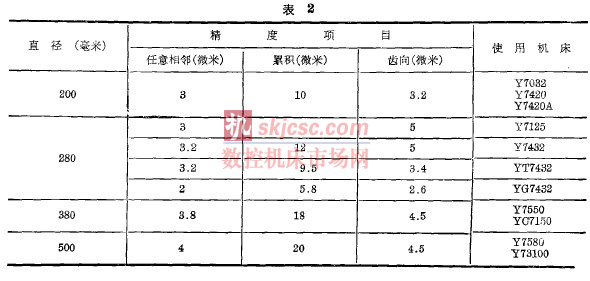

我廠生產的分度盤的規格有φ2 00 、φ2 80 、φ3 80、φ5 00 等幾種應用於磨齒機上, 不同規格的分度盤精度列於表2。

五、加工簡況

據了解瑞士馬格公司的高精度分度盤是由一個專門小組加工的, 大致情況為:

1. 齒的粗加工是在馬格插齒機上用切入法加工的。

2.齒圈淬硬後與鑄鐵芯進行熱套, 並用膠水膠合。

3.錐形內孔在內圓磨床上加工, 並用著色法與專用塞規進行配磨。據說, 檢查接觸麵積時將藍色油薄薄地塗在工件的整個孔表麵上。

4.齒槽的精磨在兩種專用機床上進行:

1 ) 臥式磨床: 此機床是由馬格H 由習0 磨齒機改裝而成的, 其母盤的直徑為功50 毫米, 用來加工直徑φ34 0 毫米以下的分度盤。

2) 立式磨床: 此機床的工件主軸垂直安排, 兩磨頭安裝在一個杠杆支架上, 由液壓筒來帶動磨頭上下擺動, 其動作如圖8 所示。該公司共有兩台立式磨床, 其母盤直徑為幣80 毫米, 用來加工直徑為φ50 0 毫米的分度盤。

蘇聯莫斯科磨床廠采用立方氮化翻砂輪,在馬格公司製造的H 8 8 6 0 / 80 磨齒機上磨削分“度盤。采用這種砂輪, 可以增加磨削深度滿少無火花磨削的走刀數; 砂輪磨損極小, 其補償機構l I無需經常工作。因而降低了金剛占的消耗, 使加工效率提高10 ~ 15%, 有較明顯的經濟效果。

我廠分度盤加工的簡況如下:

1. 我廠分度盤齒槽的粗加工在滾齒機上進行。直徑為φ2 0 0 毫米和φ280 毫米的分度盤采用專用滾刀在普通滾齒機上加工; 直徑為φ800 毫米和杯o 毫米的分度盤采用單頭飛刀加工。

2.定位孔的精加工: 直徑為φ280 毫米的分度盤的直孔精加工是在一台經過改裝的內圓磨床上進行的, 采用T ES A 電感樹頭和讀救值為0. 1 微米的電子比較儀與標準環規進行相對測量來保證其尺寸精度的。其他分度盤的錐孔用內圓磨床加工, 並與有錐度的專用塞規用著色法配磨。

3.熱處理: 我廠采用T 1 0A 材料的分度盤, 在淬硬後進行冰冷處理, 在半精加工後進行時效處理; 采用鑄鐵材料的分度盤, 除仇Mo o 恤鑄鐵材料的分度盤進行淬火外, 其餘均不淬火, 這些分度盤除長期自然時效外, 另外還進行兩次人工時效處理。
