采用數控銑削螺紋，其加工精度、表麵粗糙度與效率是傳統螺紋加工方法無法比擬的，經濟性在某種情況下也更優於傳統工藝，我們知道在大批量的螺紋加工中，由於絲錐比較低的切削速度限製以及在加工好螺紋後的反轉退刀（ 在密封要求高的情況下是不允許的），要想提高加工效率十分困難，對於變導程螺紋，絲錐是無法加工的。對於一些異形件上的螺紋孔，采用螺紋車削方式也不合適。而采用數控螺紋銑削，加工時不受螺紋結構和螺紋旋向的限製，一把螺紋銑刀可加工多種不同旋向的內、外螺紋。對於不允許有過渡扣或退刀槽結構的螺紋，采用傳統的車削方法或絲錐、板牙很難加工，但采用數控銑削卻容易實現。

      1.     問題提出

      圖1 為我院為某地方企業加工的一鈑件的螺紋孔，螺紋公稱直徑M42變導程,S=S+1。該螺紋孔徑較大，且為變導程螺紋，無法采用絲錐加工，而該料為鈑件，也不適合於螺紋車削。隨著機械結構功能要求的不斷提高，對螺紋孔也提出了很高的要求，長期以來變導程螺紋都是在銑床上采用手工加工的方法完成，采用這種方法加工的螺紋精度低，勞動強度大，且經常出現廢品。為了解決該問題，我們對該螺紋孔的加工方法進行了探討。

      2.   螺紋孔的加工思路

      采用加工中心的螺旋插補功能，選擇合適的刀具，我們可以加工螺距相同直徑不同的左旋螺紋或右旋螺紋，通過修改刀具半徑補償值，將螺紋加工到任意公差帶，由於螺紋銑刀沒有導向部分，因此無需退刀槽或過渡扣即可靠近螺紋底部加工出精確深度的螺紋，而刀具折斷或破損不會影響零件質量——刀具破損的部分可以很容易地從工件中取出。

      圖2 為螺紋加工的xy平麵走刀軌跡，通過加工中心的主軸高速旋轉，配合螺旋插補功能，沿螺紋螺旋線進行加工，可以很方便地加工出等導程螺紋（ 見圖3）。使用的指令如下：

      M03 S1200

      ⋯

      G02（G03）X21YOI-21JOZ-2F200

      Z-4I-21

      z-6I-21

      ⋯

      螺紋旋向

      可以通過G02（G03）指令來確定， 采用G02指令為右旋螺紋，（G03）指令為左旋螺紋。以、X和Y值設定來確定螺紋基本直徑，螺紋導程可以通過/值設定來確定。在螺紋銑削時，我們要根據不同的要求合理選擇螺紋銑刀，根據不同情況正確設定螺紋加工起始坐標值。由於螺紋銑削是通過刀具高速旋轉、主軸插補的方式加工完成的，其切削方式是銑削，切削速度高，保證螺紋精度及表麵粗糙度提高。銑螺紋屬於斷屑切削，切屑短小，另外加工刀具直徑比加工螺紋孔小，所以排屑通暢，不易形成粘屑的現象。對於比較軟的材料在加工過程中容易產生粘屑現象，但螺紋銑削高速旋轉，並且斷屑切削，刀具折損容易處理。首先螺紋銑刀作用力小，很少發生折損現象，如果銑刀折損，因為加工孔徑比刀具大，折斷部分很容易取出。

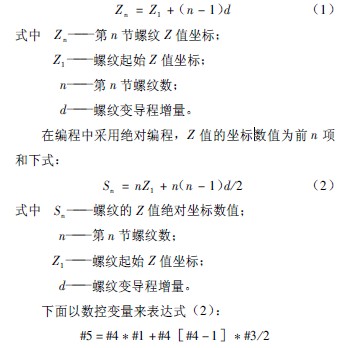

      變導程螺紋的銑削比等導程螺紋的銑削隻是在Z值變化上稍做修改，等導程螺紋的加工△Z 是不變的，而變導程螺紋的加工△Z=△Z ±d（ d為變導程的增量）。使用數學上的等差數列，每次增量值為通項公式：

      由於變導程螺紋的螺紋升角隨著導程的增大（ 減小）而變大（小），所以選擇螺紋銑刀時切削刃的刃磨後角等於工作後角加上（減去）最大螺紋升角!，即%." （,/ 0 (/） # !。對於內槽表麵是一個螺旋麵的變導程螺紋，可以通過成形刀具或加工中使3 軸向尺寸按要求變化保證內槽螺旋麵。變導程螺紋如果要進行多次重複切削，3、4、, 軸電動機根據螺旋插補規律，實現有規律的切削運動，以形成螺旋麵，當切到最末端時，3、4 軸退刀，, 軸電動機控製, 向退刀，3、4 值到達起始切削位置，進行第二次切削，如此循環，直至達到合格的變導程螺紋截麵深度。

      3 應用舉例

      （1）工藝分析! 使用上述加工思路和方法，可以很方便地解決特殊零件變導程螺紋（ 見圖1） 的加工問題。以FANUCOiMC 數控係統為例，選用合適的硬質合金螺紋銑刀，切削參數如下：被加工零件材料為合金中碳鋼，切削速度為105~115m/min，背吃刀量為2mm，進給量為0.18~0.25mm/r，采用水溶性切削液冷卻。在編程中采用絕對編程, z值的坐標數值為：

      Sn———螺紋的, 值絕對坐標數值#2；

      n——第n節螺紋數，采用計數器#4來計算；

      Z1——螺紋起始, 值坐標#1

      d——螺紋變導程增量#3。

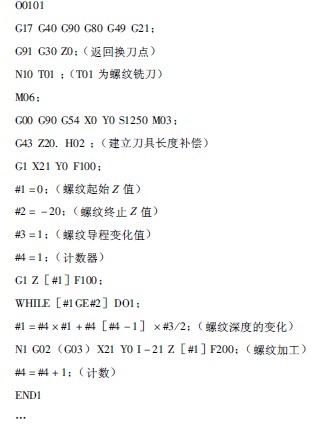

      （2）程序處理以螺紋孔中心上表麵為G54坐標原點，建立工件坐標係和建立刀具補償，在程序中使用宏程序和循環指令，參考程序如下：

      通過該程序可以很好地保證螺紋精度及表麵粗糙度，如尺寸不在公差範圍內，隻需改變程序中X的數值，就能方便地達到修改目的，達到螺紋的公差要求。

      4結語

      采用數控銑削加工螺紋，不僅使用麵廣，穩定性好，並提高表麵質量，提高加工效率，采用銑削方式加工螺紋，同一把刀具，可不受通孔和盲孔的限製。通過改變數控加工程序中相關指令，完成正螺紋和反螺紋的加工，並控製螺紋公稱尺寸與精度，保證螺紋表麵粗糙度。但由於螺紋銑刀單個造價昂貴，並且需要, 軸聯動機床，螺紋銑削的程序編製也比較麻煩，限製了它大範圍應用的重要因素。
