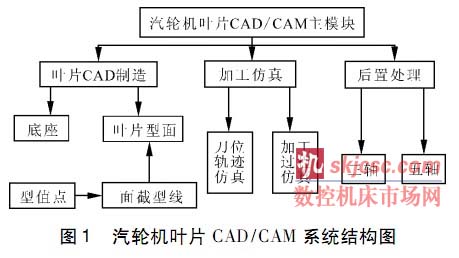

3創建葉片三維模型

      3.1葉片數據的獲取方法

      汽輪機葉片數據的獲取主要有兩種方法:一種是通過逆向工程;一種是通過理論計算。逆向工程是把原型的幾何尺寸通過各種測量方法(如:三坐標測量機、激光跟蹤儀、三坐標測頭等)轉化成數據文件，然後重新建立此零件的CAD模型的技術。理論計算是根據流體力學原理計算出的葉型數據。

      數據文件提供的是一係列數據點坐標，數據點坐標格式為:“X空格Y空格Z空格”，與UG對數據源文件的要求一致。這樣才可以根據曲麵的連續、光滑性要求，在UG的自由曲麵模塊中，由葉片的離散數據點擬合生成光滑、準確的閉合曲線，從而再通過這些曲線生成葉片曲麵。

      3.2葉片數據的平滑處理

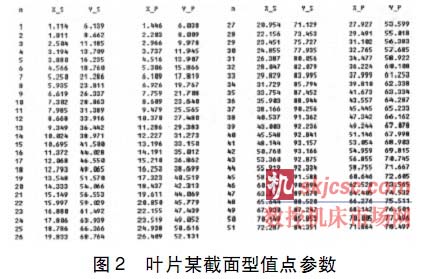

      本文以某汽輪機葉片製造企業提供的一隻汽輪機靜葉片造型為例。如圖2所示，該葉片某截麵包含有各截麵型線的葉盆、葉背型值點參數，其中，(X_S，Y_S)為該截麵背弧曲線上的型值點坐標值，(X_P，Y_P)為盆弧曲線上的型值點坐標。無論是盆弧還是背弧均給出了51個型值點。

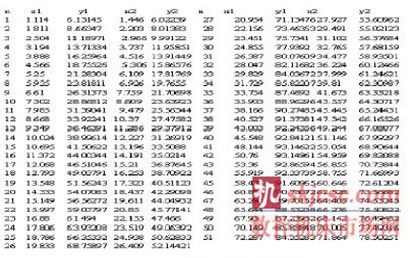

      本文數據通過逆向工程獲得，測量時由於人為因素或其他因素(測量儀器本身的誤差)，導致測量值與實際值存在一定的誤差。對測量值進行平滑處理，目的就是使得測量值與實際值之間的誤差減小。在多軸加工中，曲麵的光順性及曲麵間的光滑連接特性對生成多軸數控加工程序的質量影響很大，這就對葉片型麵的幾何建模提出了更高的要求。葉片型麵的高質量幾何建模，首先是指型麵在各截麵型線方向上要保持光順。其次，在葉片徑向上曲麵也要求同樣保持光順。將圖2中測量值導入Matlab軟件，通過CFTOOL工具和Smooth函數對測量值進行平滑處理。處理後數據如圖3所示。通過對葉片截麵型線型值點進行平滑處理，使得葉片截麵型線比處理前更平滑更接近葉片實際截麵型線。將處理後的數據輸出並保存為．dat文件。為下一步UG建立汽輪機葉片三維模型做準備。

      3.3汽輪機葉片三維實體造型

      汽輪機葉片一般由葉根、葉身和葉冠三部分構成。葉根和葉冠的形狀相對規則，可以直接通過草繪截麵，拉伸為實體。再在實體造型的基礎上進行打孔、開槽、倒圓、倒角等操作即可得到實體模型。而葉身部分是汽流通道，形狀比較複雜。葉身的橫截麵稱為型麵，組成型麵的周線稱為型線。葉片的葉身就是由這些型線擬合而成的光滑複雜曲麵。

        (1)數據導入

      將Matlab軟件平滑處理後的數據．dat文件導入 UG中。導入方法:點擊UG中的樣條曲線按鈕，出現根據極點、通過點、擬合、垂直於平麵4個提示選項。選擇“通過點”，然後點擊選項“文件中的點”，選取數據．dat文件即可建立樣條曲線。

      (2)草圖編輯

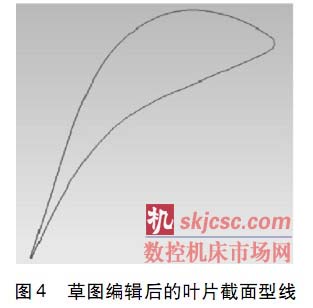

      對建立的樣條曲線進行草圖編輯。圖4為草圖編輯後葉片截麵型線。


      (4)葉身生成

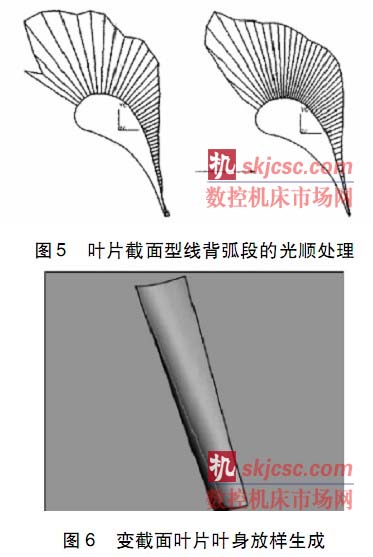

      葉片葉身采用多截麵導動的方法來生成，如圖6所示。

      4汽輪機葉片數控加工自動編程

      (1)葉片的加工工藝分析

      葉片的毛坯一般是鑄造或精鍛而成，留出一定的加工餘量。當葉片尺寸比較小的時候也可以直接用方坯料開始加工。葉型曲麵的加工常用沿著葉片
軸線加工和沿截麵型線加工兩種加工方案。由於沿葉片軸線加工出來的汽道表麵質量較差，本文采用沿截麵型線加工的方法。

      由於葉型是光滑連續的曲麵，所以用一刀成形的方法，生成沿型線連續的刀具軌跡，並一次加工完成。

      用五軸聯動數控機床加工葉型曲麵的主要工藝過程為 :①粗加工:這個過程的主要目的是去除多餘的毛坯料，加工出葉型曲麵的大體輪廓。②半精加工:這個過程要加工出葉型曲麵的基本形狀，並留出少量的加工餘量，為精加工做準備。③精加工: 這個過程要加工出葉型的整個型麵，過程和半精加工類似，但需要取較小的行距和表麵允差，以提高表麵的加工質量。

      (2)UG/CAM基本設置

      首先確認工作坐標係原點然後進入加工模塊進行相關設置:設置安全高度;設置幾何體包括指定部件和指定毛坯;設置加工公差;創建刀具。

      刀具選擇。加工葉片的整個過程要用到3種刀:端銑刀(粗加工用)、球頭銑刀(半精加工和精加工用)和球頭錐銑刀(清根用)。

      加工方式的選擇。在UG/CAM中為每個工序選擇合適的加工方式，其中半精加工和精加工的加工方式相同。

      刀具軌跡的生成。在UG/CAM中，選擇合適的加工方式、加工對象和走刀方式等後，再設置好切削行距、步長、表麵允差、進給率等加工參數，即可以執行［Genemte］命令生成刀具加工軌跡。

      加工過程仿真。UG/CAM中集成了加工仿真的功能，可以對生成的刀具軌跡進行加工仿真，動態的模擬刀具切除材料的加工過程，並且可以儲存加工仿真後的毛坯留待下一道工序使用。在UG環境下，通過加工仿真對刀具軌跡進行仿真和驗證。

      刀位文件生成及後置處理。在UG/CAM中生成了刀具軌跡並進行了加工仿真和幹涉校驗後，可以將加工數據和信息輸出成為刀位源文件(CLSF)。刀位源文件(CLSFF)主要包括刀具信息、加工坐標係信息、刀具位置和姿態信息以及各種加工輔助命令信息等。單擊“操作”中的“後置處理”可以生成葉片加工的NC代碼。

      5結語

      在UG環境下，結合Matlab軟件強大的數據處理功能，對葉片的精確造型進行分析。在UG中進行葉片的三維造型，進行加工、刀具軌跡編程和加工仿真，使汽輪機葉片的設計和加工編程基於同一個CAD/CAM環境下。這就實現了產品設計和製造過程信息模型的無縫連接，大大減小了編程出錯概率，提高了編程效率和可靠性。
