用於鑽杆銑螺旋數控銑床的設計

2022-3-24 來源：中煤科工集團西安研究院有限公司作者：路前海

摘要：針對車間現有螺旋槽銑床設備故障率高、維修時間長、無法加工硬度比較高的無磁鑽杆問題，設計了一種用於螺旋鑽杆銑削加工的專用銑床。分別從機械結構設計和液壓係統設計兩方麵詳細介紹了專用銑床的設計，通過相關參數計算選擇了合適的工藝參數。加工試驗結果表明，專用銑床加工出的螺旋槽質量達到預計效果，設備使用效果良好。

關鍵詞：螺旋鑽杆；數控銑床；銑削

引言

整體式寬翼片螺旋鑽杆與傳統的焊接式寬翼片螺旋鑽杆相比優勢明顯：①采用銑削方式直接在鑽杆上加工螺旋槽，鑽杆螺旋翼片與杆體同材質，相對於焊接式螺旋鑽杆，螺旋翼片整體機械性能提高了2～3 倍，從根本上解決了焊接式寬翼片螺旋鑽杆耐磨性差、使用壽命偏低的問題；②鑽杆螺旋翼片和杆體為整體式結構，消除了焊接螺旋翼片時對杆體的損傷和焊縫易開裂等問題，保證了鑽杆的整體強度；③鑽杆整體抗扭能力較同規格焊接式寬翼片螺旋鑽杆大幅提高。整體式螺旋鑽杆不僅可以進行鬆軟突出煤層瓦斯抽采鑽孔施工，也可以代替普通外平鑽杆進行常規回轉鑽進施工，能有效節省鑽具購置成本。經過多年的市場培育，整體式螺旋鑽杆的需求量逐年遞增。

整體式螺旋鑽杆的銑螺旋工序作為螺旋鑽杆的關鍵加工工序，其生產效率和加工質量直接影響到螺旋鑽杆品質的好壞。目前該工序隻能依靠專用銑床設備加工，因螺旋鑽杆銑削過程屬於斷續切削，且切削量大，生產過程中機床承受很大的衝擊力，加之現有設備剛度不足，造成機床極易出現故障，維修時間長，嚴重影響車間正常生產；對於新研發的整體式無磁螺旋鑽杆，機械強度高、韌性好、加工難度大，現有設備已經無法滿足生產需求。為了解決現有專用銑床故障率高、無磁螺旋鑽杆生產效率低的難題，研

發了一種更適用於整體式螺旋鑽杆加工的專用銑床。

1、螺旋鑽杆專用數控銑床總體設計

螺旋鑽杆專用銑床總體設計如圖 1 所示。上料裝置用於輔助鑽杆上料；床身用於固定銑床，保證銑床整體穩定性；床身上安裝有工件旋轉進給裝置，主要為鑽杆提供動力，一方麵帶動鑽杆進行軸向移動，另一方麵可帶動鑽杆進行旋轉運動；床身側麵設有泵站和控製係統，液壓泵站為係統提供液壓動力，控製係統控可控製各動作之間先後順序；與床身前端固定聯接設有床頭箱，用於銑削基礎固定；床頭箱側麵設有排屑器，用於收集加工時產生的鐵屑；床頭箱上沿鑽杆軸向對稱分布有一對銑刀機構，用於進行螺旋鑽杆整體銑削加工，銑刀前後兩側對稱設置有跟刀架，在銑削加工時扶正鑽鑽杆，以降低鑽杆振動對刀具的損傷，床頭箱前端設有下料裝置，用於鑽杆的下料。

（1）銑刀機構設計

銑刀機構由左右兩組機構組成，兩組機構以工件軸線方向左右布置，其中 2 個銑刀成一定夾角布置。銑刀旋轉動力通過交流變頻電機經齒輪減速傳遞到銑刀上，進給由伺服電機驅動精密滾珠絲杠後帶動銑刀機構整體進給，進給到位後液壓鎖緊機構鎖死，防止切削過程中銑刀移位，安全可靠。銑刀機構根據不同的軸徑和導程需要，通過角度調整座變換相應的角度，每個安裝座均有銑刀頭定位機構，確保銑刀頭旋轉中心始終保持不變。銑刀機構示意圖如圖 2 所示。

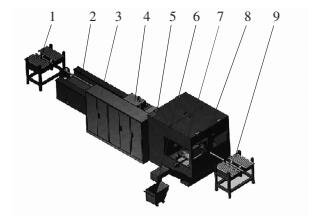

圖 1 螺旋鑽杆專用銑床總體結構圖

1. 上料裝置 2. 床身 3. 泵站及電控係統 4. 工件旋轉給進裝置 5. 床

頭箱及護罩 6. 排屑器 7. 銑刀機構 8. 跟刀架 9. 下料裝置

圖 2 銑刀機構示意圖

1. 伺服電機 2. 導軌 3. 銑刀盤 4. 齒輪箱 5. 交流電機 6. 導程架

采用盤銑刀加工螺旋鑽杆時，兩側的受力情況不一致，鑽杆左側受到銑刀豎直向下的力，鑽杆右側則受到銑刀豎直向上的力，如果左右兩側銑刀設置在同一平麵內，勢必會造成鑽杆左右側受力不均，易造成打刀現象，為此，將左側銑刀整體墊高 0.1 mm，

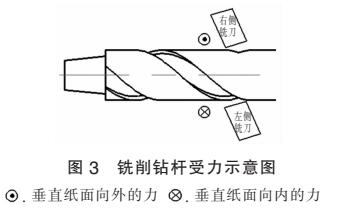

右側銑刀整體下降 0.1 mm，以緩解鑽杆受力不均情況。銑削鑽杆受力示意圖如圖 3 所示。

（2）跟刀架設計

跟刀架由前後跟刀架和輔助跟刀架兩部分組成，前後跟刀架設置在銑刀前後兩側，用於夾緊扶正鑽杆，減少鑽杆振動對銑刀盤的衝擊力；輔助跟刀架設置在前跟刀架前方，用於輔助人工卸鑽杆。前後跟刀架由自定心夾緊機構組成，在鑽杆軸徑發生變化時也能保持鑽杆軸線位置不變，確保夾緊穩定可靠。

輔助跟刀架由一組油缸分別作用於 2 個鉗體，夾緊力可調，前輔助跟刀架還配有一組油缸和頂杆，主要用於拆卸鑽杆時輔助夾持後端鑽杆，防止拆卸過程中後端鑽杆出現轉動，影響後續切削精度。

（3）工件旋轉給進裝置設計

旋轉機構由伺服電機經蝸輪蝸杆減速後帶動氣動卡盤夾緊鑽杆旋轉；進給機構由伺服電機經多級齒輪減速後驅動齒輪、齒條沿床身進給，進給機構和夾緊機構協同作用，根據不同的導程以適當的旋轉速度和進給速度配合完成旋轉和進給動作，確保螺旋槽導程精度。

（4）床身設計

床身作為整個設備的基礎，應結實穩重、剛性大、承重能力強。床身采用焊接結構，內部設置加強肋板，在進行機械加工前必須進行二次定性處理，以保證床身的整體性能，選用重型直線導軌，結構穩定、可靠。

2、液壓係統總體設計

液壓係統總體原理圖如圖 4 所示，前跟刀架油缸、後跟刀架油缸動作要求一致，以保證鑽杆同時被抬起或者放下，為此，液壓係統中設置有分流閥，保證各動作均勻一致。輔助跟刀架、前後跟刀架、液壓鎖各部分的工作壓力均不相同，但都共用 1 個液壓泵站，為此，各係統均設有減壓閥，以保證各部分所需壓力。跟刀架均設有液壓互鎖裝置，保證液壓缸在夾緊時能相互鎖住，不發生移動。設有兩位四通電磁換向閥，控製各組液壓缸的伸縮運動。

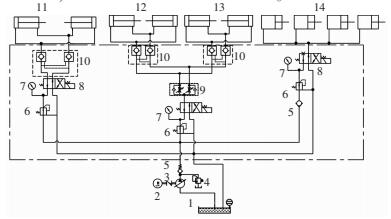

圖4液壓係統原理圖

1. 液壓油箱 2. 電機 3. 液壓泵 4. 安全閥 5. 單向閥 6. 減壓閥7. 壓力表 8. 兩位四通電磁換向閥 9. 分流閥 10. 液壓鎖11. 輔助跟刀架油缸 12. 後跟刀架油缸 13. 前跟刀架油缸 14. 液壓鎖油缸

3、工藝參數設計

加工普通螺旋鑽杆，鑽杆硬度 HRC20～30，選用合金刀具。

經過計算，各項參數符合刀具使用範圍。

4、現場加工試驗

設備安裝調試完成後，驗證了設備各項功能，核驗了設備技術參數，試切鑽杆，各項功能、參數指標均正常，然後開始進行現場試運行試驗。加工完成準73×3 000 mm、準89×3 000 mm 螺旋鑽杆，總共 60 根，槽寬 20 mm、槽深 5 mm、導程 280 mm、2 頭。加工過程中設備振動較小，設備噪聲在合理範圍內，螺旋槽表麵刀痕均勻分布，表麵無凸點、毛刺，螺旋槽深度、寬度均符合設計要求，螺旋槽質量達到預期效果。

5、結語

針對車間現有專用銑床故障率高、維修時間長以及無磁螺旋鑽杆生產效率低問題，結合車間實際情況，研製一套適用於加工螺旋鑽杆銑螺旋工序的專用銑床，通過計算得出銑削加工工藝參數，並進行了現場加工試驗。試驗結果表明，設計出的專用銑床加工出螺旋鑽杆的螺旋槽質量符合產品設計要求，設備使用效果良好。
