數控銑床銑螺紋淺析
2019-9-16 來源： 無錫工藝職業技術學院 作者：王 凱
摘 要：數控銑床可以加工數控車床無法加工的大螺紋，具有高精度、高效率和高品質的特點，加工方便，容易替換。通過銑削技術和變量方法實現加工過程，在加工要注意盡量做到程序的通用化、簡單化和標準化，文章基於這一理念，結合操作時間，對於如何進行數控銑床銑螺紋的加工進行了分析，並且結合國外最新技術對數控銑床銑螺紋加工問題進行了分析。
關鍵詞：數控；銑床；銑螺紋；程序
螺紋銑削的優勢在於加工效率、精度和質量都比較高，不但可以準確控製螺紋的尺寸，螺紋的壽命也相對較長，采用單一銑牙刀可以加工不同尺寸的內外螺紋。同時采用該技術可以自由控製牙長，能把盲孔螺紋加工到底部。采用該技術還可以自由選擇刀具，在同牙距中可以共用同一道具。
1 、加工過程分析
（1）加工的零件和刀具選擇。加工零件要確定內外螺紋倒角、內外螺紋底徑、軸徑和內孔尺寸等。在加工中要確定大徑和小徑等內外螺紋要素。在加工之前，首先根據圖樣確定加工工藝的參數和位移的數據，然後再根據圖紙思想進行零件的加工程序，與 CAD/CAM 程序不同。
（2）加工工藝分析。在加工外螺紋之前，首先要完成外圓軸徑、螺紋端麵倒角和退刀槽的加工，在加工內螺紋之前，首先要完成內孔孔徑、螺紋端麵倒角和退刀槽的加工。在銑削技術條件下，外螺紋會受到壓力導致大徑變大，內螺紋會孔徑變小，因此加工過程中要略微減少外圓軸徑尺寸，稍微增大內螺紋孔徑。

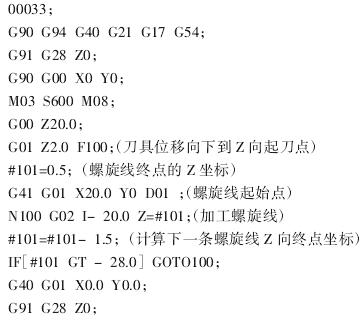

（3）加工程序分析。采用宏變量的方式編程，用變量“#101”代表螺旋線的終點 Z 坐標，在此情況之下，每條相連的螺旋線終點的 Z 坐標相差一個螺距。具體程序如下:
（4）操作注意事項。第一，操作人員必須嚴格穿緊身工作服，帶防護帽和防護鏡，金屬逐漸銑削時還應戴防控罩，尤其要注意不能帶手套，注意袖口、衣角卷入道具。第二，操作前必須要注意裝置的安全性和穩定性，確保設備良好運行。第三，裝卸工件時，要確保工作台遠離工作區，操作時避免碰到銑刀，裝拆銑刀時也不要用手直接觸碰。第四，操作不規則工件時避免工作台受力不均勻產生變形等現象。
2、 未來數控銑削螺紋的發展趨勢和對策
（1）未來的發展趨勢。在未來銑床加工必然會更加充分發揮其高速度的優勢，在嚴格的尺寸要求和精度要求下，數學模型和加工程序必將會進一步簡化。筆者的調查表明目前德國高精度和高速數控銑床能在 5 分鍾內全自動加工一個高精度複雜結構的部件，盡管材料損耗較大，但是生產率極度地高。尤其是將複雜的設計改為一鍵設置，操作人員隻需要輕鬆擺好零件文件，按下按鈕，機器就可以按照程序實現高速銑削，這代表了工業 4.0 時代的到來。
（2）對策建議。我國數控銑削螺紋技術要追趕德國這樣的發達國家並非易事，首先要大力培養編程人才，實現編程簡易化。其次我國要推動智能化技術和數控技術相結合，結合 2025 計劃大力發展技術。最後要積極開發前沿技術，將3D 打印機技術、機器人技術和工業技術結合，不斷改進生產能力，提高精度。
3 、結 語
螺紋銑削技術和車削技術采用的是固定毛坯，高速旋轉走刀的方式，刀具高速運動，而零件相對靜止。車刀技術隻能低速加工螺紋，通過數控銑削技術能夠實現複雜外形的高速加工，能通過數學方法加工給出不同曲線，本文采用宏程序變量編程時，程序簡單，代碼少，出錯低，效率高。未來，隨著數控銑床技術的發展，高速和高品質的機械效率必將會大提高勞動生產率，而且在程序上進一步簡化。
