聯軸器傳動型直結式銑削主軸的裝配與調試

2017-6-29 來源：齊重數控裝備股份有限公司作者：徐壯

摘要：數控機床上更換刀具通過鬆、拉刀機構來實現刀具鬆開、夾緊動作以及在切削加工工件時鎖緊刀具以避免刀具鬆脫。不同機床規格，刀具的自動夾緊機構不同，與之相應的外觀尺寸、刀柄型號以及感應方式也不盡相同。為使刀具在主軸上自動裝卸方便，主軸一般都采用7:24的錐孔和刀柄來配合定心。通常鬆、拉刀機構采用氣動或是液壓控製方法來實現裝夾刀具，但其機械動作原理基本是一致的，對於聯軸器傳動直結式主軸，采用液壓控製的方法，本文主要從以下幾方麵對聯軸器傳動型直結式銑削主軸的裝配與調試進行詳細介紹。

關鍵詞：主軸；拉刀；鬆刀

1 主軸鬆拉刀機構工作原理簡述

數控銑床主軸組件由活塞、拉杆、蝶形彈簧、螺旋彈簧及鋼球組成，主軸裝在主軸箱內，拉刀機構裝在主軸內，拉刀機構采用蝶形彈簧和液壓控製裝置來實現鬆刀、拉刀動作。銑刀裝於主軸下端的錐孔內，主軸通過主軸箱內的主軸電機帶動旋轉以實現對工件的銑削加工。

1.1 鬆刀工作原理

主軸液壓鬆、拉刀機構如圖1所示，鬆刀時，即需要換刀，將刀具連同刀柄從主軸錐孔中取出。油缸活塞（4）位於主軸的上端，鬆刀時，液壓缸收到鬆刀信號，壓力油隨即通入液壓缸上油腔，即將拉刀入油孔的壓力油放出，在鬆刀入油孔打入說明書中給定壓力值的壓力油，此時，油缸活塞與鬆刀壓環（5）接觸並推動鬆刀壓環及壓柱（6）、拉杆（8）、拉爪（7）等延軸向壓縮碟形彈簧組（9）向主軸前端方向移動，拉杆移動並打開拉爪，碟形彈簧組在拉杆下移過程中使碟形彈簧組產生很大的彈性變形，油缸壓力達到12 MPa左右才能打開主軸拉爪，當感應盤（4）達到鬆刀位置，鬆刀感應開關取到信號後，完成整個鬆刀動作。

1.2 拉刀工作原理

拉刀時，液壓缸收到拉刀信號，壓力油在兩位四通閥的控製下沒有油壓，液壓油缸上腔接回油，下腔接壓力油，將鬆刀入油孔的壓力油放出，壓力油和螺旋彈簧使活塞向上移動，碟形彈簧組受到的油缸推力卸去，碟形彈簧組在自身彈力作用下帶動拉爪、拉杆、鬆刀壓環、壓柱、油缸活塞等向主軸尾端方向移動，直至碟形彈簧組恢複到未受油壓缸推動前的位置及狀態，同時依靠碟形彈簧組自身的彈力拉住拉爪，此時刀具已夾緊，但鬆刀環與油缸活塞尚未脫離，需在鬆刀壓力油放出的同時拉刀入油孔打入4 kg/cm以上壓力油，使油缸活塞與鬆刀環脫離，完成整個夾刀動作。刀具的刀柄完全依靠蝶形彈簧組產生的拉緊力進行夾緊的，避免工作時因突然停電造成刀柄自行脫落。油缸活塞上下移動設有兩個極限位置，裝有行程開關，用於發出刀柄鬆開和夾緊信號。當夾緊時，油缸活塞下端的活塞端部與拉杆的上端麵間應留有一定的間隙，大約為4 mm，避免主軸旋轉時造成端麵摩擦。

2.主軸的安裝調試

主軸在裝入滑枕前，請先接油管測試主軸鬆拉刀是否順暢，行程是否滿足說明書要求。鬆刀時，在鬆刀入油孔打入40~60 kg/cm2壓力油，具體數值在主軸鬆刀油孔旁邊有標注，當主軸錐孔中無刀柄時，觀察拉刀四瓣拉爪開合自如，錐孔中有刀柄時，鬆刀後刀柄應完全鬆脫，不需敲擊或震動即可輕鬆取出。拉刀時，用檢棒或刀柄塗色檢查7:24錐孔，將檢棒或刀柄放入錐孔中，將鬆刀壓力油放出，同時在夾刀入油孔打入4 kg/cm以上壓力油，當油缸活塞向主軸尾端移動至極限位置時，檢棒或刀柄處於夾緊狀態，此時，手動盤動主軸，主軸旋轉應輕鬆自如，無阻滯。然後再進行鬆刀動作，將檢棒或刀柄鬆開，檢測檢棒或刀柄7:24錐麵接觸麵積大於85%且大端接觸。

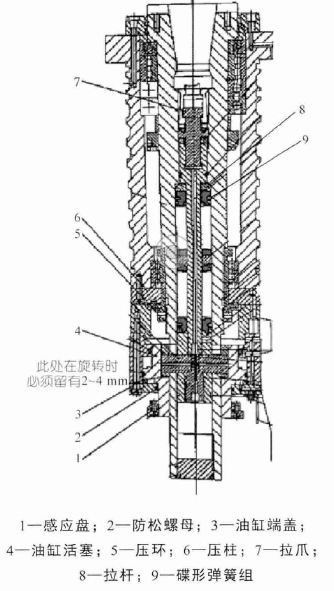

圖1 主軸液壓鬆、拉刀機構

調整主軸尾端鬆拉刀感應盤（ 1 ）及防鬆螺母（2）位置。（一般情況下，主軸在出廠前感應盤及防鬆螺母位置都由廠家調整好，為安全起見，主軸到我廠後對此位置進行複檢）此步可與上步交叉進行，主軸孔中有刀柄，在進行鬆刀動作時，當鬆刀到位後，查看防鬆螺母是否與油缸端蓋（3）貼緊，如未貼緊，旋轉防鬆螺母使之與油缸端蓋貼緊。主軸進行拉刀動作時，當拉刀到位後，測量防鬆螺母與油缸端蓋的距離，此距離必須大於拉爪行程2～4 mm，調整好防鬆螺母位置後，把合上感應盤。檢測完拉爪鬆拉刀動作及鬆拉刀感應盤位置，且手動盤動主軸，主軸旋轉靈活自如、無阻滯後，將主軸裝入滑枕中，調整安裝鬆拉刀感應開關，鬆刀感應開關位置應盡量向主軸前端靠近，拉刀感應開關應盡量向主軸尾端靠近，即接近各自的極限感應位置。調整好感應開關位置後，在數控係統接收到鬆拉刀完成的信號後，設置延時10 s再執行下一步動作，以避免由於感應開關位置調整不正確，反饋信號過早，發生安全故障。接上電機，按鑒定大綱要求對主軸進行試運轉。主軸孔中裝入檢棒，檢測主軸軸線徑向跳動達設計要求。

3.主軸安裝調試時需注意的事項

主軸鬆拉刀液壓閥要選用兩位四通閥，以保證常供油狀態，主軸旋轉前及旋轉中鬆拉刀油路必須保持工作狀態。主軸鬆刀油壓一般為40~60 kg/cm2，但有時受主軸使用方要求或受限於滑枕內部大小，油缸直徑會小於標準值，為保證必要的油壓缸推力，即需要提供超出常規油壓值的油壓，例如65 kg/cm2、70 kg/cm2、甚至100 kg/cm2，此數值一般都會在主軸上鬆刀油孔旁有標注，如果沒有標注，請依據拉爪開合是否自如準確，鬆拉刀是否順暢及拉爪行程來判斷是否需要提高油壓。在拉刀時，將鬆刀油壓放出，刀柄在碟簧組自身彈力作用下被拉緊，此時刀柄雖已夾緊，但是鬆刀環與油缸活塞尚未脫離，需在鬆刀油壓放出的同時拉刀入油孔打入4 kg/cm2以上油壓，使油缸活塞與鬆刀環脫離，防止研傷油缸活塞或鬆刀環。主軸在鬆刀狀態下不允許旋轉，主軸自然常態為拉刀狀態，不允許直接進行旋轉。

4.結束語

數控銑床上的刀具鬆、拉機構在數控銑床主軸上占有非常重要的作用，其設計是否合理對主軸的可靠性、加工精度及使用壽命產生直接的影響，進而影響到數控銑床的加工效率和工件的表麵質量。
