發動機缸體加工過程動態SPC 質量控製係統設計
2019-1-2 來源：合肥工業大學機械與汽車工程學院 作者：孫 迪
摘要:針對發動機缸體加工過程質量控製問題,首先分析了發動機缸體加工工藝,並對關鍵質量控製點進行了闡述;其次,在分析缸體機加工過程實時數據采集流程的基礎上,建立了一套動態SPC 控製係統(Dynamic SPC,D_SPC);然後,詳細闡述了D_SPC 的硬件架構和軟件架構,並介紹了D_SPC 質量控製係統的功能模塊。最後,以缸孔孔徑的測量為例,說明了該係統可以有效地解決缸體機加工過程的質量控製問題。
關鍵詞:發動機缸體加工;統計過程控製;質量控製係統;實時監控
0 引言
發動機缸體的機加工質量是發動機最終質量的重要保障,其質量的優劣,是衡量一個發動機裝配性能和運行可靠性的重要指標[1] 。在缸體製造過程中,產品製造質量管控能夠對產品的生產質量起到在線監測、把關、預防、改善的作用。統計過程控製(StatisticalProcess Control,SPC)則為產品的質量分析和控製提供了方法支持[2] 。通過SPC 控製圖可及時甄別出生產過程出現的異常趨勢,根據不同的判異規則,及時找出異常發生的具體原因並加以排除,保證產品不在有異常的環境下完成生產,從而保證產品質量。由此可見,要想提高發動機缸體加工過程質量,必須提升機加工過程的質量控製水平。
為此,國內外學者從不同角度對製造過程質量監控做了大量研究。綜合運用神經網絡、統計過程等理論與技術,薑興宇等[3] 利用一種動態工序質量控製模式用以解決網絡化製造環境下工序質量難以控製的問題。ALANEME K K 等[4] 從SPC 動態控製、模糊綜合評判和專家知識庫等方麵綜述了質量管理,分析了製造過程中質量異常控製等方麵的處理技術。翟敬梅等[5] 提出了一種基於質量統計控製和粗糙集理論的質量集成模型,並發展了一種工序質量診斷模型,用以研究生產參數在工序質量控製過程中的重要性。針對質量診斷過程中出現的不確定、模糊性問題,侯世旺等[6]提出了一種質量推理係統,利用模糊邏輯確定質量診斷過程中質量異常發生的程度。基於標準化樣本方差和霍特林模型,趙永滿等[7] 提出了一種聯合控製圖,用於監控質量二元過程中均值向量和協方差的變異。為了讓傳統的計算機輔助質量係統實現質量過程控製、隨業務需求改變而柔性重構的功能,李成等[8] 提出了一種基於工作流程模型的質量係統體係結構。劉春雷等[9] 針對傳統質量控製方法在解決小批量生產中的局限性問題,提出了一種工序控製係統,應用於製造過程的質量預防、診斷與分析改進。
上述研究為製造過程質量控製提供了方法和技術支撐。動態製造過程質量控製方法可以很好地解決產品製造過程的質量控製問題,提升產品的質量和生產過程穩定性。複雜產品的製造過程質量控製是質量控製的重點和難點,為此本文以發動機缸體機加工過程質量控製為例,運用動態SPC 質量控製係統來提升其製造過程質量。
1、缸體加工過程及參數分析
發動機缸體作為發動機的關鍵組成部件,其加工圖2 D_SPC 的數據庫模型過程由多道工序完成,每道工序具有繁多的質量控製特性需要進行分別控製。缸體在完成粗加工後,依次經過以下操作過程:①缸體產品出生證(唯一編碼)打刻,方便後期的質量數據采集、分析和追溯;②缸體清洗,然後進行缸體的油道試漏檢測,主要包括壓力測試、泄漏量測試等;③曲軸蓋螺栓擰緊,控製10 個曲軸蓋螺栓的力矩和轉角;④缸孔綜合測量,主要是對上遊工序的綜合加工結果進行把關控製,主要包括曲軸孔直徑(每個孔取三個截麵和兩個方向)、曲軸孔圓柱度、缸孔直徑(每個孔取三個截麵和兩個方向)、缸孔圓柱度;⑤缸孔的水道試漏,主要包括壓力測試和泄漏量測試。
2、缸體加工過程D_SPC 係統架構

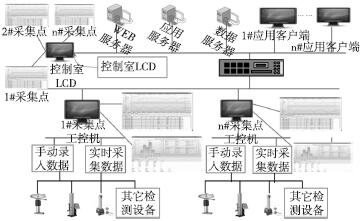

綜合考慮發動機缸體加工過程的關鍵質量特性,為更好地滿足其加工過程的質量控製要求,構建了D_SPC 係統架構。如圖1 所示,主要分為檢測層、數據采集層、服務層3 個部分。
圖1 D_SPC 係統架構
D_SPC 係統通過標準化數據接口與設備、生產線、ERP 係統等集成在一起,是上層係統和底層設備間的中間係統。檢測層和數據采集層實時采集缸體機加工過程的關鍵質量數據,並根據設置的判異規則,實時繪製動態SPC 控製圖,並通過企業的統一信息服務平台進行發布。在缸體的製造過程中采集的數據主要包括缸體質量特性數據、產品異常信息、糾正與改善信息、分析出的異常信息、檢測設備數據信息等。這些信息以手動或自動方式存入不同的數據庫中。自動采集的數據輸入至D_SPC 係統,自動生成各類控製圖,分析產品當前的製造過程是否處於穩定狀態;手動錄入的數據可以用於後期對生產過程的統計分析和追溯,為生產過程產品的質量改善提供支持。控製室LCD 用於顯示各個數據采集點的實時數據分析圖,並計算出上控製線、下控製線、CPK(工序能力指數)等。服務器主要由實時數據采集服務器、曆史數據服務器和WEB 服務器三部分組成,以此為D_SPC 係統的運行提供支撐。
3、缸體加工過程係統設計
3. 1 D-SPC 的數據庫模型

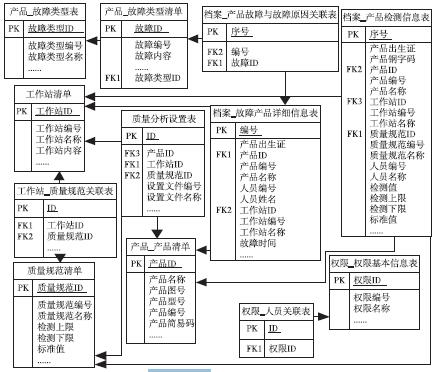

圖2 所示為D_SPC 係統的整體數據庫結構。主要包括產品_產品清單、工作站清單、質量規範清單、人員_人員基本信息表、人員_部門基本信息表、質量分析設置表、工作站_質量規範關聯表、產品_故障類型表、產品_故障類型清單、檔案_產品故障與故障原因關聯表、檔案_故障產品詳細信息表、權限_權限基本信息表、工作站_人員關聯表。上述數據庫模型闡述了各個表之間的對應關係,以及表中的主鍵和外鍵約束,為建立規範化的數據模型打下了基礎。
圖2 D_SPC 的數據庫模型
3. 2 D_SPC 的軟件架構

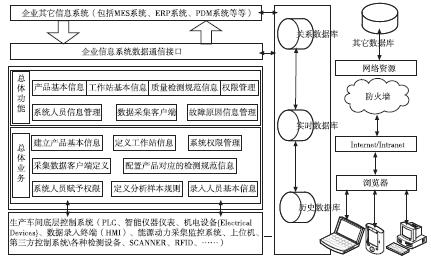

根據上述D_SPC 質量控製體係和數據庫模型,本文構建了D_SPC 的軟件架構。如圖3 所示,主要由底層數據采集、係統總體業務、係統總體功能、企業信息係統數據通信接口、數據處理中心和關鍵質量信息發布等六部分構成。
底層數據采集模塊主要是開發一套生產車間底層控製係統,從PLC、智能儀器儀表和機器設備進行自動數據采集,具備手動數據錄入功能。係統總體業務包含建立產品基本信息、定義工作站信息、配置產品對應檢測規範信息、係統權限管理、人員基本信息、係統數據采集客戶端定義、樣本規則定義、判異規則定義、故障原因分析、控製圖自定義設置等內容。係統總體功能主要是對產品信息、工作站信息、質量規範信息、權限信息、人員信息、采集數據信息、故障原因信息等進行管理。
企業信息係統數據通信接口主要是通過Webservice、Files、Socket、Message queue 等接口方式, 將MES、ERP、PDM 等係統的關鍵數據接收至D_SPC 係統,對D_SPC 的使用提供支持,並可以將采集的質量數據、分析結果數據實時上傳至上層應用係統。數據處理中心為各個功能模塊數據處理提供支持,動態采集的生產過程。實時數據被存入實時數據庫,用於生產過程的實時狀態監控和控製。曆史數據被存入曆史數據庫,用於對生產過程信息的追溯和統計分析。需要進行網頁發布的數據被存入Web 數據庫,用於信息的網頁發布和多部門間的共享。關鍵質量信息發布主要是將製造過程中的質量數據和統計分析數據實時向工人或質量管理人員發送,包括各個工序的生產能力指數、返修率、合格率等。
圖3 D_SPC 的軟件模型
4、應用實例

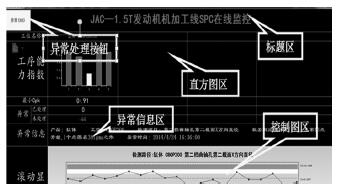

綜合上述分析, 本文基於. NET 平台中, 采用SQL2008 數據庫,采用C#語言開發了D_SPC 係統的原型係統,並將該原型係統應用於發動機缸體製造過程中。圖4 所示為關鍵工序SPC 實時監控界麵,主要含異常處理按鈕、標題區、功能按鈕區、原始數據區和控製圖區。
圖4 D_SPC 係統在缸體製造過程中的實例
在該監控畫麵上,可以實時顯示關鍵質量控製點的工序能力指數,異常信息,動態SPC 控製圖等信息,管理人員通過辦公室的LED 大屏幕就能實時監控生產現場的生產狀況。
5、結論
本文構建了一種麵向製造過程的動態SPC 質量控製體係,詳細闡述了D_SPC 的體係架構、數據庫模型、軟件架構。該係統能夠根據實時製造工況信息對當前在製品的質量進行動態分析,保障了產品的整體製造精度和穩定性。動態對在製品的質量狀況分析能及時甄別出製造過程中的異常情況,及時給出預警提示,防止出現批量不合格品,為生產過程的主動質量控製提供了思路和方法。本文構建的係統可推廣應用到缸蓋加工過程、發動機裝配過程、變速箱裝配過程等機械產品的製造過程中。
