車床上加工圓錐的一種方法

2017-5-8 來源：淮陰工學院機械工程學院作者：王順軍，王玲

摘要：介紹在車床上利用增加齒輪的方法來改變刀具的進給方向，達到提高加工精度和改善勞動強度的目的。

關鍵詞：車床；掛輪；圓錐

0.引言

在普通車床上加工圓錐的方法很多，有轉動小拖板、偏移尾架法、成型車刀車削、機械靠模法等等。每一種方法都有其適用的加工範圍，各有優缺點。這裏再介紹一種方法。

1.車削圓錐的加工和計算方法

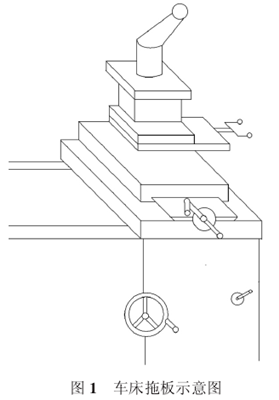

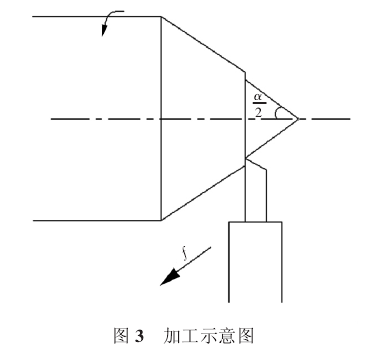

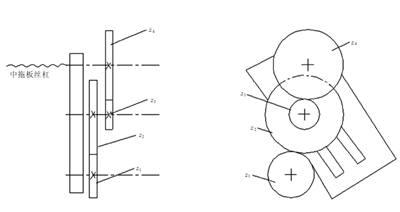

見圖 1，為車床拖板部分示意圖。首先卸去大、中拖板上的轉動手柄，將兩齒輪z1和 z4用鍵連接分別安裝於兩轉動軸上。再加工一掛輪架，固定於兩拖板之間，掛輪上的齒輪 z2和 z3用以連接大、中拖板上的齒輪，見圖 2，這樣，當大拖板向前移動時，通過齒輪間的相互帶動，中拖板也同時移動，刀具會沿著圓錐所需的角度方向運動。見圖 3，圓錐的斜度 α/2

的大小由齒輪的齒數來控製。用下列公式計算：
