鈦合金電火花加工技術的研究進展

2016-12-7 來源：南京航空航天大學機電學院作者：何俊生劉壯高長水徐國忠陶煒周大

摘要：從鈦合金的電火花成型加工、電火花線切割加工、電火花強化工藝三方麵歸納電火花加工鈦合金材料的研究現狀。建立了加工條件對工具電極的損耗、加工精度、表麵質量影響的多個數學模型．並進行了分析和比較。在改善鈦合金電火花強化後的硬度、耐磨性、耐蝕性方麵取得了明顯成果。關鍵詞：鈦合金電火花成型電火花線切割電火花強化

鈦合金因其密度小、比強度高、耐蝕性好等優點[1-2]，廣泛應用於航空、航海、化工、冶金、核工業和醫學等領域。如航空發動機中的壓氣機盤、壓氣機葉片和風扇葉片，艦船中的耐壓艇體和泵體等。鈦合金屬於難切削材料[33。鈦合金的導熱係數小，在加工鈦合金時切削溫度高，產生的熱量很難通過工件釋放∽3；鈦合金的比熱小，加工時局部溫度上升快，造成刀具溫度很高，刀尖急劇磨損，使用壽命降低；鈦合金彈性模量低，使已加工表麵容易產生回彈，易引起刀具後刀麵與已加工表麵間產生強烈摩擦。從而磨損刀具和崩刃。而電火花加工不受加工對象的強度、硬度及脆性影響，幾乎不產生切削力，加工範圍廣，這些特點有利於鈦合金的加工。筆者從電火花成型加工、線切割、電火花表麵強化三方麵論述了電火花加工鈦合金的研究現狀。

1.鈦合金的電火花成型加工

對於電火花成型加工來說，材料的可加工性主要取決於材料的導電性及熱學特性。如沸點、熔點、比熱容、熱導率和電阻率等。鈦合金的熔點高(見表1)，導

表l 鈦合金物理性能

熱性比碳鋼低很多．加工時需要很大的能量才能完全氣化，所以其對於電火花加工也是一種難加工材料。為了提高電火花加工鈦合金時的材料去除率和表麵質量，降低工具電極損耗，國內外學者從電火花加工鈦合金機理以及優化電火花加工條件等方麵著手開展了深入研究。

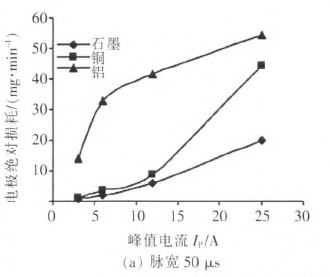

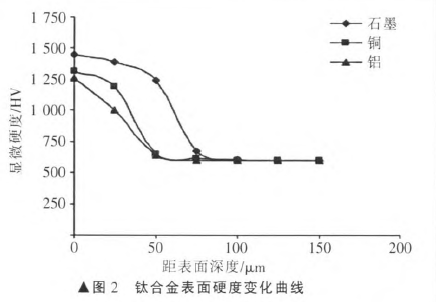

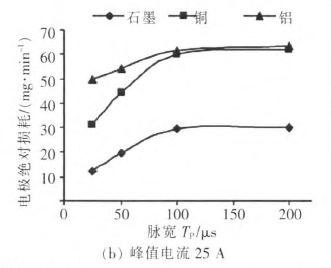

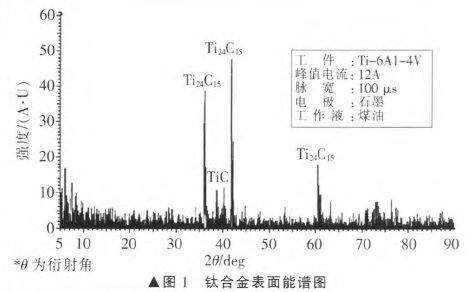

Tiwary A pt83通過曲麵響應法建立了脈衝寬度、峰值電流、開路電壓、衝液壓力，以及與材料去除率、電極損耗、加32間隙、加7-錐度等工藝指標有關係的二次多項式數學模型。相比實驗得到的工藝指標值，利用該模型預計的平均誤差是3．32％。得出優化後的鈦合金電火花加工參數分別為：脈衝寬度l鬥s，峰值電流2．5 A，開路電壓50 V，衝液壓力0．2 kg／cm2。Hascalik A[91在電火花加工後的鈦合金表麵檢測到Ti24C15(如圖1所示)，Ti24C15會提高鈦合金表麵的硬度(如圖2所示)。在加工後的表麵觀察到了顯微裂紋，這降低了鈦合金的耐疲勞性能。電火花加工鈦合金TC4的加工效率、電極絕對損耗(如圖3所示)、平均白層厚度隨著峰值電流以及脈衝寬度的增加而

圖3 電極絕對損耗對比圖

增加，表麵粗糙度值降低。但是脈衝寬度達到200 p．s時。材料去除率降低，表麵粗糙度值增加。相比鋁、銅電極．石墨電極在材料去除率、電極損耗方麵更有優勢．不過加工後工件的表麵更粗糙。

強華等[101使用紫銅電極和銅鎢電極的電火花加工鈦合金時發現。在不同的規準下，電極相對損耗是一樣的。粗規準宜選用紫銅電極，精規準宜選用銅鎢合金電極。這樣使加工精度以及加工效率比單純使用紫銅電極或者銅鎢電極都要好。

陳文安等發現．相比火花油．使用蒸餾水作為電解質，消電離更加充分，加工更穩定。在放電後電極表麵和鈦合金表麵形成了鈦的氧化物或者碳化物，這些生成物一方麵補償了電極的損耗，另一方麵也造成了放電加32要消耗更多的能量。Kao等利用灰色理論優化了鈦合金的電加工參數，將工具電極損耗降低了15％，表麵粗糙度值降低了19％，材料去除量提高12％。近些年。有學者通過采用超聲電火花複合加工、在電火花工作液中加入顆粒物、使用獨立電極取代單個成型電極等新途徑。來進一步提高鈦合金的電火花成型加工效率，改善電火花成型加工的表麵質量。

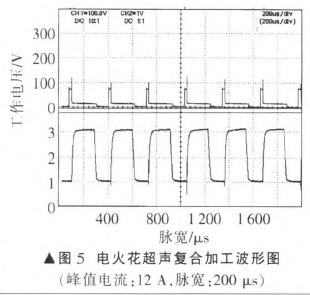

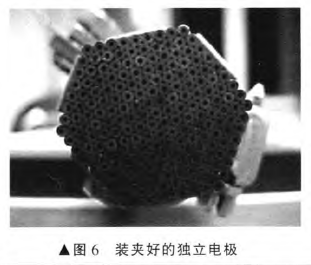

所謂超聲電火花複合加工，是指在電火花放電加工的電極上施加超聲機械振動，同時在煤油工作液中混入SiC等微粉，來達到超聲磨料拋光和火花放電蝕除加工的複合作用。Lin采用超聲電火花複合加工的方式，利用工作液高頻振動以及磨料對工件有衝擊作用，使得加工效率變高，重鑄層變薄(如圖4所示)，不正常放電次數會顯著降低(如圖5所示)，不過表麵粗糙度值也變大了。Kolli在電火花專用煤油中混入不同濃度的B4C顆粒，發現B。C顆粒提高了材料蝕除效率，降低了電極絕對損耗和表麵粗糙度值。Azadll51使用曲麵響應法，在SiC濃度為16．8 g／L、單個脈衝放電能量為57．8 M時，將放電後鈦合金表麵粗糙度值減小到O．75 o,m。通常電火花成型加工使用的是單個成型電極，而將單個成型電極分割為多個獨立電極，將這些獨立電極連接脈衝電源，從而使單個獨立電極放電後，其它獨立電極與加工麵之間的間隙電壓依然存在，進而實現在試樣表麵持續不斷地放電，以提高加工效率。圖6為裝夾好的獨立電極。

2.鈦合金的電火花線切割加工

衡量鈦合金電火花線切割加工性能的指標有切割速度、電極絲損耗、表麵質量、加工精度等，影響這些指標的因素很多，為此，研究者從鈦合金自身屬性(如電導率、熱導率、熱膨脹係數、密度)、電極製作、加工參數等角度，建立了多種分析模型，對鈦合金線切割後的硬度、相變、重鑄層、殘餘應力、粗糙度、切割速度的變化做了探究，最終優化了線切割加工條件。Spur E川利用有限元分析方法，建立了能夠描述電火花放電對於尺寸、強度隨時間變化的半無限固體影響的模型，得出了鈦合金的導熱係數和比熱容是影響其線切割加工效率以及熱影響區大小的重要屬性。Nourbakhsh通過田口試驗設計法．發現鈦合金TC4線切割速度與峰值電流、脈衝寬度呈正比關係，而線切割後表麵粗糙度與峰值電流、脈衝寬度呈反比關係。電極絲的斷裂與脈衝間隔、脈衝寬度、張力大小、衝液壓力有密切關係。相比沒有鍍層的黃銅電極絲，鍍鋅黃銅電極絲能提高線切割效率、降低表麵粗糙度值(如圖7所示)。

Poros利用三種不同的黃銅電極絲進行了線切割鈦合金TC4的試驗，並進行量綱分析，建立了關於加工效率的半經驗模型。利用該半經驗模型可以分析、預測鈦合金TC4的多個物理特性(如電導率、熱導率、熱膨脹係數、密度)以及線切割加工參數對於蝕除效率的影響。其中，鍍了CuZn20黃銅的黃銅電極絲的最大蝕除速率能達到17．75 mm3／min，比沒有鍍層的黃銅電極絲、鍍鋅黃銅電極絲高出18％和16％。並且發現，脈衝的波形也會對蝕除速率有影響。

Sarkar㈨采用中心組合設計的實驗設計思路，基於曲麵響應法的分析理念，建立了關於線切割1一鈦鋁化合物後表麵粗糙度、線電極絲偏移量、切割速度的二次多項式數學模型。該模型能夠有效地估計出指定的線切割參數對線切割過程的影響。采用帕雷托優化算法進行綜合優化後，得出線切割1一鈦鋁化合物後表麵粗糙度與切割速度呈反比關係，不過當切割速度超過13．88 mm／min後，表麵粗糙度會急劇惡化。

鈦合金線切割後的表麵產生了氧化物或者氮化物，顯微硬度、微觀形貌也發生變化．這對於三元形狀記憶合金以及鈦合金著色上都有應用。Kuriakose通過比較XRD圖譜中衍射峰強度以及峰位角的不同，得出了脈寬、脈間對線切割後鈦合金TC4表麵金屬特性有重要影響，而采用鍍鋅的黃銅電極絲線切割能使鈦合金TC4表麵金屬特性更加均勻。比較多個線切割參數，得出減小脈衝間隔能明顯減少鈦合金TC4表麵氧化物的生成。Hsieh‘z3發現，在大的彎曲應力下，線切割後Ti—Ni—X三元形狀記憶合金的形狀恢複性能會有輕微降低，線切割表麵硬度會比基體要大。鈦合金線切割後可以產生氧化物或者氮化物，這被應用於鈦合金的著色上。文獻[23]發現，鈦合金線切割後表麵形成了不同厚度的氧化鈦膜，在光的幹涉作用下會得到不同顏色的幹涉光．通過控製氧化鈦膜的厚度。可對鈦合金著不同的顏色。

3.鈦合金的電火花沉積強化加工

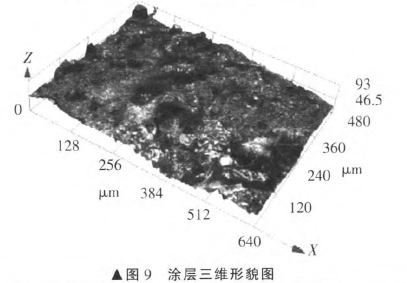

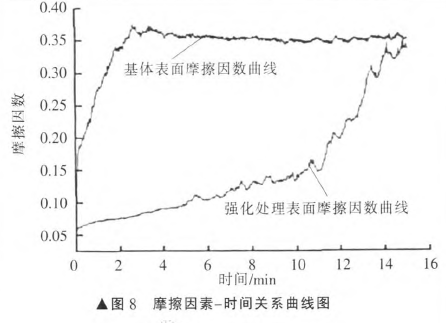

鈦合金的硬度較低，摩擦因數大，耐磨性能差，易發生黏著磨損和微動磨損，導致零部件的早期失效，嚴重影響了鈦合金的應用。因此，對鈦合金進行表麵改性和強化處理是鈦合金推廣應用的重要難題。鈦合金的電火花表麵強化是用導電材料(硬質合金、石墨等)作為陽極，在空氣、氮氣或氬氣等中使之與鈦合金試樣之間產生高頻脈衝放電，利用產生的高溫環境，將熔化的電極材料熔滲至工件表麵，來形成具有冶金特性的強化層，提高零件的硬度、耐磨性、耐蝕性及熱硬性等表麵性能。與其它表麵處理工藝(如熱噴塗、堆焊、電鍍、PVD、CVD等)相比，電火花表麵強化過程能量輸入少，熱影響區也很小；強化層是高溫高壓下形成的合金層，並非簡單的材料塗敷，因此其結合強度較高。劉誌東等[241使用旋轉的柔性銅電極對鈦合金表麵進行電火花表麵強化，得到的強化表麵硬度相對基體提高了237％～399％；強化層厚21～157鬥m，表麵沒有明顯的放電蝕除凹坑，表麵粗糙度變化量也不大；強化層在HF和HNO，混合溶液中，耐腐蝕能力很好；表麵磨損性能也得到了提升(如圖8所示)。王明偉等∞1以WC為電極，氬氣作為保護氣，在BT20基體上製備了強化沉積層。得到的沉積層和基體結合致密，形成了良好的冶金結合。沉積層表麵呈潑濺狀形貌(如圖9所示)。沉積層顯微硬度呈梯度變化．最大硬度達到基體的3倍。

4.總結

研究者們通過大量的實驗對各種鈦合金電火花加工技術的加工工藝進行最優化研究，得到了許多數據和經驗模型。同時，借助於中心組合設計、田口試驗設計、曲麵響應法、有限元分析、帕雷托優化算法等，實現了對鈦合金電火花加工中加工條件的優化處理，預測出加工指標的變化．深入理解鈦合金電火花加工機理。近些年出現的電火花複合加工、混粉加工、使用獨立電極代替單個成型電極等新途徑，也展現出了其優勢。電火花表麵強化技術在鈦合金加工領域取得了較好的效果，鈦合金表麵通過電火花沉積，可得到具有高硬度、耐磨、耐高溫氧化和摩擦因數低的特殊表麵塗層。電火花加工將來應該結合超聲加工、電解加工等方式，朝著高加工精度、高加工效率、無變質層方向更近一步，從而滿足現代化發展的需要。
