鏜床加工蝸輪蝸杆箱的夾具設計

2023-8-9 來源：泰安航天特種車有限公司作者：王衛

摘要：針對應用鏜床加工蝸輪蝸杆箱時遇到的問題，設計了鏜床加工蝸輪蝸杆箱的夾具。介紹了這一夾具的結構，以及應用這一夾具後加工蝸輪蝸杆箱的方法。通過應用所設計的夾具，可以減少鏜床加工蝸輪蝸杆箱時的重複裝夾次數，提高生產效率和加工精度。

關鍵詞：鏜床蝸輪蝸杆箱加工夾具設計

１、設計背景

鏜床是一種用鏜刀鏜削帶有孔及孔係箱體、焊合類零件的加工機床。一般用鏜床加工的零件孔徑尺寸較大，精度及孔間距離要求較高，且孔和孔係的軸線有嚴格的同軸度、垂直度、平行度要求。在鏜床上使用不同的刀具，可以完成零件的鑽削、銑削，以及加工外圓和端麵等工序。筆者單位在加工中使用到的鏜床為ＴＰＸ6000Ｂ/２臥式鏜床，工作台尺寸為1100ｍｍ×960ｍｍ，主軸最大行程為600ｍｍ，適合加工大型箱體。在加工小型箱體時，需多次裝夾。為提高生產效率及加

工精度，設計了夾具，使蝸輪蝸杆箱在夾具上能一次裝夾進行鏜床加工，保證零件的加工精度。

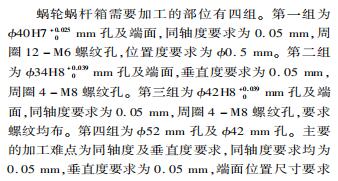

２、加工精度要求

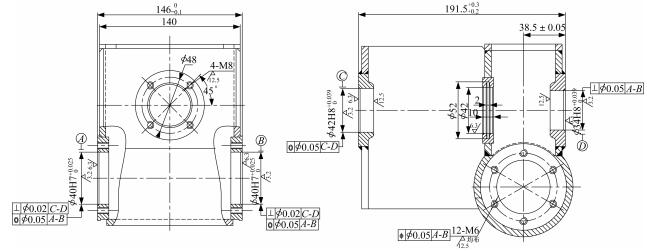

▲圖１蝸輪蝸杆箱

３、加工方法

通過觀察蝸輪蝸杆箱的結構，結合鏜床的結構特點，設計出夾具。將蝸輪蝸杆箱安裝在夾具上進行加工，裝夾方式如圖２所示。

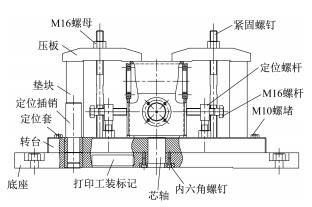

▲圖２裝夾方式

夾具主要由底座、轉台、定位插銷組成。底座用四個螺栓固定在鏜床的工作台上，然後用芯軸將轉台和底座連接到一起。在轉台和底座上有四組孔，保證轉台為90°分度。轉台旋轉90°後插入定位插銷，然後用兩組螺栓將轉台和底座緊固。蝸輪蝸杆箱裝夾在轉台上，用兩組定位螺杆將蝸輪蝸杆箱定位後，壓緊蝸輪蝸杆箱開始加工。

這一夾具的優點是能夠實現鏜床工作台小型化的轉變。一般在鏜床上加工小型箱體類零件需要二次裝夾，或者將機床主軸延伸至加工端麵。二次裝夾時，需反複校準加工麵，工作效率低。主軸延伸會降低主軸剛性，使加工麵的精度不易保證。無論采取哪種方式，都會對零件加工精度產生影響。采用所設計的夾具加工蝸輪蝸杆箱時，隻需要旋轉工裝轉台，並不需要對蝸輪蝸杆箱重複裝夾，也不需要延伸機床主軸過長，保證主軸加工蝸輪蝸杆箱時的剛性，減小零件二次裝夾引起的裝夾誤差。通過轉台的回轉功能，也能保證蝸輪蝸杆箱的形位公差。采用所設計的夾具加工蝸輪蝸杆箱時，形位公差見表１，尺寸公差見表２。

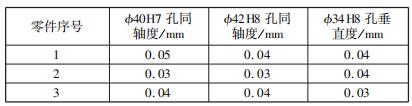

表１形位公差

表２尺寸公差ｍｍ

采用所設計的夾具加工得到的蝸輪蝸杆箱，主要加工孔的形位公差及尺寸公差都能滿足圖紙要求，並且采用夾具裝夾時，不需要二次裝夾，生產效率提高了20％以上，進而為蝸輪蝸杆箱的批量生產打下了堅實的基礎。

４、結束語

通過加工蝸輪蝸杆箱，發現在鏜床上加工小型箱體類零件需要多次裝夾，生產效率低。為減少裝夾次數，設計了夾具進行加工。將夾具裝夾在機床工作台上，然後將蝸輪蝸杆箱裝夾在轉台上，一次裝夾，通過夾具上的轉台，就能完成蝸輪蝸杆箱四個麵的加工部分，並且加工精度能夠得到保證，生產效率提高20％，滿足批量生產的要求。所設計的夾具可以延伸到其它零件的加工中，改變轉台的結構來裝夾不同的零件。
