重型深孔鑽鏜床裝配工藝方案

2014-2-1 來源：齊重數控裝備股份有限公司作者：董新國

我們公司設計製造的係列重型深孔鑽鏜床，其最大可承載300t，加工零件長度18m，是加工核電轉子、大型電站轉子、水輪機主軸等核心部件必不可少的製造裝備。該係列機床隨著承載能力、加工範圍的不斷擴大，不僅提高了設計研發難度，同時也對機床整體裝配精度有了更高的要求。工件中心架是該機床的重要部件，其裝配精度十分關鍵。為此，我們專門研究製定了裝配工藝方案。

1. 裝配部件分析

深孔鑽鏜床的工件中心架安裝在該機床的工件床身上，由蝸杆箱帶動可在床身上移動，按工件的長度確定其固定位置，並通過調整左右支架體、滾輪位置支撐工件，與床頭箱卡盤配合完成工件的找正、裝夾，該中心架最大可支撐直徑2 000mm工件。工作時，床頭箱卡盤帶動工件並通過該部件左右支架上滾輪支撐旋轉，進行工件的鑽、鏜深孔加工。中心架的裝配精度直接影響工件的加工質量，應確保安裝過程中各項精度準確。

2. 裝配工藝的製定

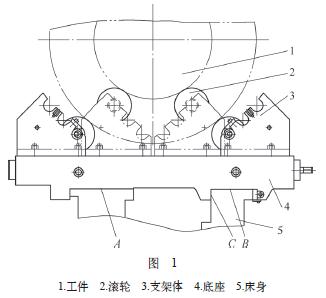

經過認真分析，為保證該部件整體裝配質量，以及工作時精度穩定，關鍵環節是控製床身、底座、支架體、滾輪各零部件之間的相互安裝位置精度和配合精度，如圖1所示。主要工藝方案如下：

（1）底座的安裝調整底座是中心架的基礎，其上安裝左右支架、滾輪等部件，並可在床身上移動。底座上A 、B 、C 各麵與床身相應各麵接觸並滑動，G 、D 、H 麵分別與支架體接觸並滑動，是支架體定位基準麵，如圖1、圖2所示。中心架整體在床身上移動時應保持運動平穩，精度穩定，潤滑油膜均勻。工藝要求：A 、B 、C 各麵與床身導軌麵接觸麵積應均勻；接觸麵積長度方向70%以上，寬度方向50%以上；刮研點不少於6個/25mm2；0.04mm塞尺局部插入深度不大於25mm。

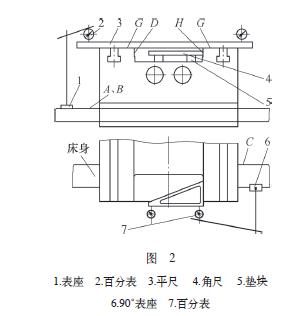

首先，刮研A 、B 麵。將底座置於調整好的床身上進行合研A 、B 麵，按工藝要求刮研，至檢查合格。其難點在於，刮研A 、B 麵時，必須同時保證A 、B 麵與上平麵G 平行，確保支架體定位基準麵精度可靠。其工藝方法是：分別在底座G 麵前段、後段上放平尺，並移動平尺調整好位置，檢查接觸麵0.02mm塞尺不入，然後分別移動表座檢測G 麵上四點並記錄數值，控製平行度誤差不大於0.02mm，如圖2所示。

其次，將底座C 麵與床身進行合研，刮研C 麵至各項精度檢查合格。其重點是在刮研C 麵時，應同時控製支架體移動基準麵D 、H 與C 麵垂直度誤差不大於0.04mm，最終保證安裝滾輪軸線與床身平行度要求。在加工底座時，已控製D 、H 兩麵平行度誤差不大於0.02mm，隻需要裝配時保證其中一麵與C 麵垂直要求即可。由於不能直接測量其垂直度誤差，需采用以下方法：將90°角尺調平找正，一麵靠緊H 麵，用0.02mm塞尺檢查不入，然後移動90°表座測量水平麵內床身導軌麵與角尺麵平行度，記錄數值，控製其精度不大於0.02mm/500mm，以此保證C 麵和D 、H 麵之間垂直度要求。

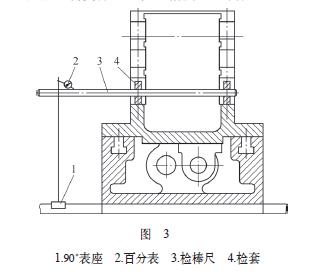

（2）支架體的安裝調整左右支架體安裝在底座上，其上安裝滾輪，該支架體可按支撐工件外圓尺寸大小，通過絲杠傳動在底座上移動進行調整。其工藝重點是：各滑動麵與底座之間的位置精度和配合精度，同時保證支架體中心孔的位置精度。以底座上G 、D 、H 各麵為基準，分別進行左右支架體各配合麵刮研，要求達到：各接觸麵積均勻；接觸麵積長度方向70%以上，寬度方向50%以上；刮研點不少於6個/25mm2；0.04mm塞尺不入。在刮研各麵時，關鍵要同時控製左右支架體中心孔軸線與床身導軌麵平行度，即滾輪中心孔位置精度。其工藝方法是：如圖3所示，將檢套、檢棒分別穿入支架體滾輪中心孔中，調整好檢套、檢棒位置，然後移動90°表座分別測量支架體中心孔軸線與床身導軌在垂直平麵內、水平麵內的平行度，將其精度控製在≤0.03mm/500mm，以保證安裝滾輪後，滾輪所支撐工件位置精度的準確。
