數控機床自動上下料工作站實驗裝置的設計與開發

2020-11-3 來源：山西機電職業技術學院數控工程係作者：韓金利

摘要：論述西門子８２８Ｄ數控係統自動上下料實驗裝置的總體設計方案，開發了上下料控製係統的硬件和軟件，並對上下料過程進行組態設計，實現了對上下料過程的動態監控。實驗證明：該係統運行正常，能夠滿足學生實訓與實習需求。

關鍵詞：上下料工作站；數控機床；實驗裝置

０、引言

隨著“工業４．０”以及“中國製造２０２５”規劃的提出，製造業的轉型升級推動了數控裝備技術的發展。另外，隨著我國經濟的快速發展，人口紅利逐步減少，很多企業出現了招工困難、操作工人流動性大、管理困難等問題，在機加行業中，數控機床上下料實現自動化已經成為必然趨勢，與此同時，企業也需要大量的自動上下料工作站維護維修人員，對於高職院校來說，加強學生在數控機床上下料方麵的培訓顯得極其重要。

針對這種情況，本文提出了一種基於８２８Ｄ數控係統的簡易上下料裝置，采用ＡＢＢ六關節機器人作為運料執行器，以西門子Ｓ７－１２００為主控製器，使用一台ＰＣ機實現對工作站進行監控，學生還可以利用這台ＰＣ進行編程練習。

１、自動上下料工作站實驗裝置總體方案設計

１.１、硬件構成

該實驗裝置采用西門子８２８Ｄ數控係統，機器人采用ＡＢＢ　ＩＲＣ５ｃｏｍｐａｃｔ控製器，本體采用ＩＲＢ１２０，總控采用Ｓ７－１２００ＰＬＣ，係統總體框圖如圖１所示。

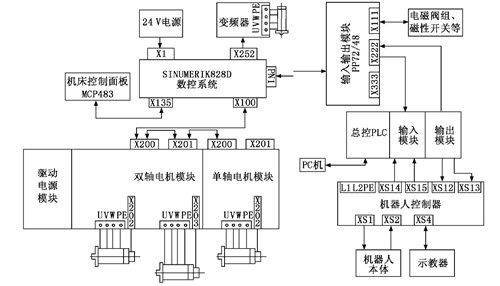

圖１. 自動上下料工作站實驗裝置的總體框圖

１.２、控製方案

根據自動上下料控製要求，完成ＳＩＮＵＭＥＲＩＫ８２８Ｄ數控係統、伺服驅動係統、輸入輸出模塊ＰＰ７２／４８、總控ＰＬＣ、機器人控製器等模塊的安裝與調試，並滿足以下控製要求：

①、數控係統與機器人配合完成物料的自動上料與下料；

②、工作站具備緊急停止功能；

③、根據控製要求，係統可實現手動打開關閉安全門、夾緊鬆開夾具的功能；

④、可以實現上下料工作過程的在線監控功能。

２、軟件設計

為滿足機器人、數控機床、總控ＰＬＣ三者之間信號交互的要求，需要對三者之間的Ｉ／Ｏ地址進行分配，並采用博圖軟件對總控ＰＬＣ進行編程以及組態監控。

２.１、ＰＬＣ　Ｉ／Ｏ分配

由於本設計中增加的卡盤、機床防護門要求總控與數控機床控製麵板都能直接控製其開合，故數控係統內裝ＰＬＣ與總控交互信號設定在ＰＰ７２／４８Ｉ／Ｏ板的Ｘ２２２接口上。數控係統內裝ＰＬＣ　Ｉ／Ｏ分配如表１所示。機器人在上下料過程中需要與總控配合完成，總控在數控係統與機器人之間起橋梁作用，機器人通過ＩＲＣ５ｃｏｍｐａｃｔ機器人控製櫃ＸＳ１２、ＸＳ１３、ＸＳ１４、ＸＳ１５接口與總控進行信號交互，總控ＰＬＣ　Ｉ／Ｏ分配如表２所示。

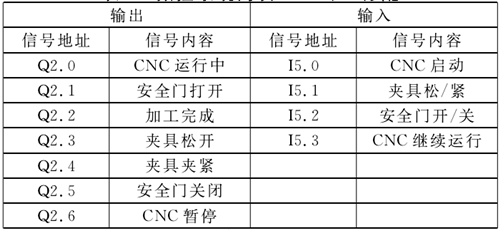

表１　數控係統內裝ＰＬＣ　Ｉ／Ｏ分配

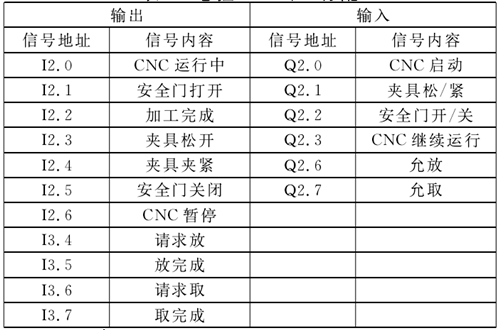

表２　總控ＰＬＣ　Ｉ／Ｏ分配

２.２、上下料總體流程

總控發出遠程啟動信號給加工單元，數控係統控製主軸回到安全位置，數控係統暫停運行，發送暫停信號給總控；總控接收暫停信號以及機器人請求放料信號，總控發送安全門打開與夾具鬆開信號給數控加工單元，數控係統打開安全門、鬆開夾具，並將門已開與夾具已鬆信號發送給總控；總控接收到門已開信號與夾具已鬆信號，並將允放信號發送給機器人；機器人接收到允放信號後將工件放入機床，並回到安全點，發送放完成信號給總控；總控接到放完成信號後發送夾具夾緊與門關信號給數控係統，數控係統將夾具夾緊，安全門關閉，並將夾緊信號與門已關信號發給總控；總控發送ＣＮＣ繼續運行信號給數控係統，數控係統繼續運行，加工完成後，發送加工完成信號給總控；總控接到加工完成信號，發送門開與夾具鬆開信號給數控係統，數控係統將夾具鬆開，安全門打開，並將夾具鬆開信號與門已開信號發給總控；總控接到夾具鬆開信號與門已開信號，發送允取信號給機器人，機器人將工件取出，回到安全點，並將取完成信號發送給總控；總控接到取完成信號，將關門信號與夾緊信號發送給數控係統。

３、工作站遠程監控界麵組態設計

實驗軟件采用西門子公司開發的上位機組態軟件ＳＩＭＡＴＩＣ　ＷｉｎＣＣ，與西門子ＳＩＭＡＴＩＣ　Ｓ７－１２００（ＣＰＵ１２１２Ｃ）建立通信連接，可實現對工作站自動上下料過程的在線監控，生動、直觀地展現機械手上下料動態過程，便於技術維修人員盡快定位故障點、排除故障；另外學生在觀察上下料內部過程及ＰＬＣ的運行狀態後，可增強其對工作站的了解。

３.１、工程建立及通信配置

ＷｉｎＣＣ項目創建首先打開博圖軟件，在項目樹中點擊【項目】，【添加新設備】，選擇【ＰＣ係統】中的【ＷｉｎＣＣ　Ｐｒｏｆｅｓｓｉｏｎａｌ】，點擊添加；在【網絡視圖】下，給添加的模塊配置通信模塊———“常規ＩＥ”；在【網絡視圖】下，單擊上方的【連接】選項，通過拖拉將【ＷｉｎＣＣ模塊的ＩＥ接口】連接到【ＰＬＣ的ＰＲＯＦＩＮＥＴ接口】上即可完成通訊配置。在控製麵板下，單擊右上方的搜索框，輸入ＰＧ，點擊設置【ＰＧ／ＰＣ接口】，在配置窗口中打開【下拉菜單】，選擇【Ｓ７ＯＮＬＩＮＥ（ＳＴＥＰ７）】選項，然後在下方窗口中選擇【電腦網卡型號的ＴＣＰ／ＩＰ．ＡＵＴＯ．１】，點擊左下方確定完成配置。

３.２、添加畫麵

在項目視圖【ＨＭＩ＿ＲＴ＿１［ＷｉｎＣＣ　Ｐｒｏｆｅｓｓｉｏｎａｌ］】下，打開【畫麵】選項，添加新畫麵，選擇畫麵右鍵【重命名】畫麵名稱，同時設置畫麵大小。選中要更改的畫麵，右鍵選擇【動態化總覽】，在【周期】的選項中將時間周期改為２５０ｍｓ。

３.３、建立組態連接

將上下料裝置監控畫麵內的各種對象分別與ＰＬＣ變量之間建立關係，當ＰＬＣ變量值（上料與下料動作）改變時，在畫麵上能夠直觀地看到圖形對象的動畫效果。

３.４、運行調試

右擊【ＨＭＩ＿ＲＴ＿１［ＷｉｎＣＣ　Ｐｒｏｆｅｓｓｉｏｎａｌ］】，在跳出的菜單中選中【開始仿真】，點擊即可跳出仿真頁麵。圖２為上下料工作站的信號監控界麵，可以監控安全門（打開、關閉）、夾具運動（夾緊、鬆開）、機械手快換（夾緊、鬆開）、數控係統（運行、暫停）等動作的執行。圖３為上下料工作站的流程監控頁麵，可以對整個上下料過程進行實時監控。

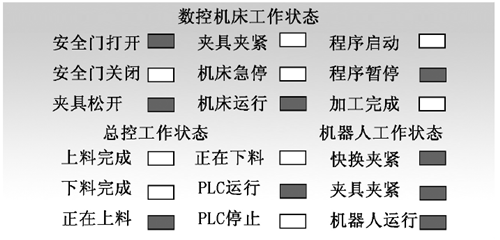

圖２. 上下料工作站的信號監控界麵

４、結束語

本方案設計的自動上下料工作站結構簡單，不但能夠滿足學生對上下料流程的Ｓ７－１２００的編程實訓，學生還可以利用ＰＬＣ　ｐｒｏｇｒａｍｍｉｎｇ　ｔｏｏｌ編程軟件編寫機床側數控ＰＬＣ，完成對數控係統ＰＬＣ的技術改造。實踐證明，該裝置實用性強，對今後的教學工作以及自動生產線的改造具有參考意義。

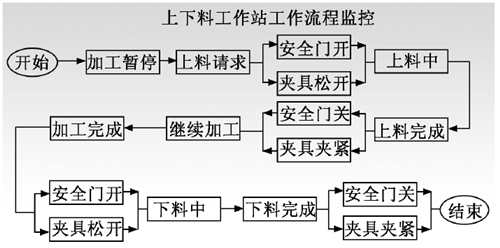

圖３. 上下料工作站流程監控界麵
