針對 FANUC 及 HASS 數控係統 Master CAM9.1 的後處理文件的編譯

2020-6-29 來源：江蘇自動化研究所作者：王心怡成榮亮

摘要：結合現有數控係統的情況，通過對 Master CAM9.1 後處理文件的編譯，我們得出了一個能被 FANUC 和 HASS 兩種係統共用的後處理文件，編製的程序能被兩個係統所通用，極大的提高編程的效率，提高了數控加工程序的通用性。

關鍵詞：後處理文件的編譯；G 代碼；M 代碼

0 引言

目前數控加工用的軟件很多，比如 Master CAM、UG、SOLIDCAM、POWERMILL 等等，我們常用的編程軟件是Master CAM。通過該軟件可以對零件進行二維繪圖、三維實體造型、曲麵設計、數控編程、刀具路徑摸擬等功能的應用。

但是該軟件的後置處理程序是通用的，我們再加工過程中可以根據自己的實際情況和機床係統來設置後置處理程序。

以我們部門為例：主要有 FANUC 和 HASS 兩種係統，雖然 Master CAM 提供 400 種以上的後置處理文件，可是沒有提供一種可以供兩種甚至多種係統通用的後處理文件，也就無法滿足生產的需要，使得程序的通用性變差，因此探討各個係統代碼的相同之處，編譯一個兩種係統可以通用的後處理文件就成為我們編程中迫切的需求。

1 、後處理文件的編譯

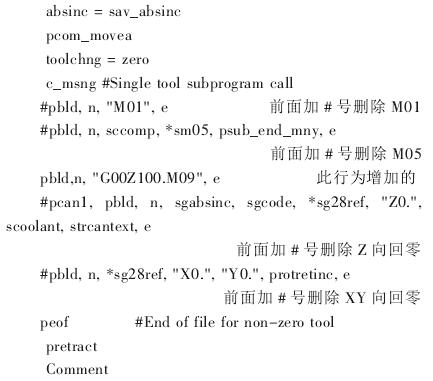

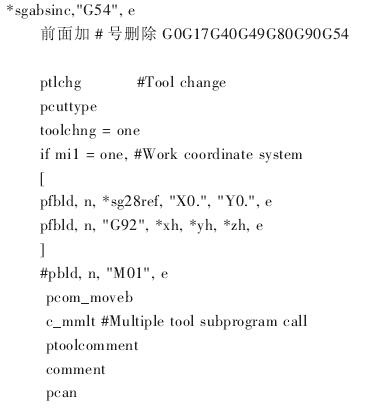

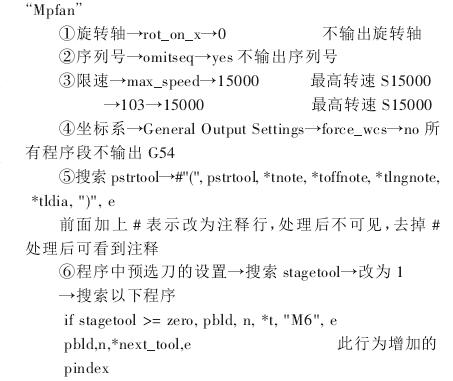

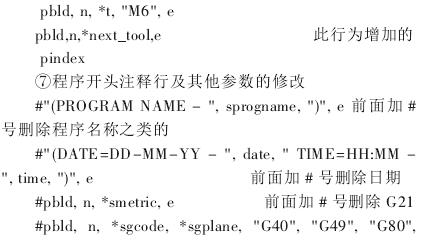

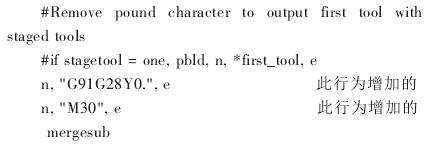

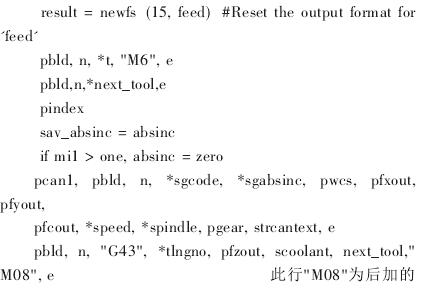

以我們部門目前使用的 HASS 和 FANUC 係統為例，編譯一種後處理文件可以使其導出的程序能被兩種係統所識別，首先要找出兩個係統的共同代碼，避開其各自特有的代碼。兩個係統的 G 代碼和 M 代碼有的相同有的不同，根據兩者的差異，我們調取了 FANUC 的後處理文件進行再編譯，具體步驟如下：

以上幾點內容是我們在編譯後處理文件時的經驗總結，編譯後的後處理文件很好的滿足了我們的編程需求，達到了我們預期的目的。

2 、後處理文件編譯過程中的幾個技巧

當然在編譯後處理文件時我們還有其他的收獲，可以跟大家分享，共有以下三點：首先我們打開 Master CAM9.1，點擊“熒幕”→“係統規劃”：①點擊“起動/離開”→“編輯器”，此處把

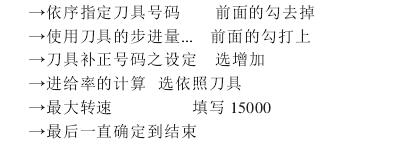

CIMCOEDIT改為 NOTEPAD此處更改後導出的文件是記事本格式，方便閱讀或更改程式。②點擊“NC 設定”→“操作的預設值”→“DEFAULTM”→“保存”→“工作設定”

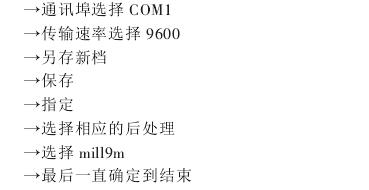

此處設置的前提是自己已經建立刀具庫，按照上麵的設置，後續的編程能夠直接調用刀具庫裏麵的數據，方便快捷，提高編程效率。③點擊“傳輸參數”

此處的設置更改了傳輸參數，後期的傳輸就不用每次都進行設置了。

3 、結束語

通過對 Master CAM9.1 後處理文件的再編譯，我們得出了一個能被 FANUC 和 HASS 兩種係統共用的後處理文件，導出的程序能被兩個係統所通用，顯著的提高了編程的效率，提高了程序的通用性，在自動編程中具有一定的推廣意義。

雖然目前隻是局限於我們使用的兩種係統，但在此基礎上，大家可以繼續不斷摸索、總結，結合實際使用情況，編譯適合自己部門的後處理文件。
