國產數控機床和數控係統在航發製造領域應用示範（二）

2020-4-26 來源：武漢華中數控作者：-

以航空發動機製造企業為代表的高端裝備製造企業對高檔數控機床和數控係統具有很大的需求。航空發動機在惡劣工作條件下仍需具備高可靠性、壽命長、節能環保等基本要求，其零部件具有結構複雜，製造加工難度大，加工精度要求高等特點，需要大批高檔數控機床和高檔數控係統，如五軸聯動數控機床、高速立式加工中心和大型數控立車、龍門機床等。

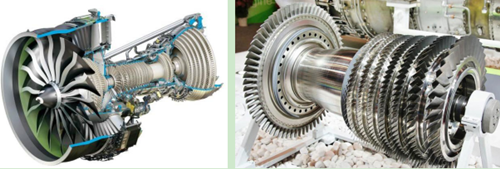

大型航空發動機及其核心部件

航空發動機領域對耐高溫金屬材料製造及應用技術有著巨大的需求，高溫鈦合金以其優異的熱強性、高的比強度和良好的耐腐蝕性能，成為其首選的新一代耐高溫高性能結構材料。高強度高溫合金、鈦合金等難加工材料，廣泛應用於航空發動機機匣、整體葉盤、葉片、渦輪盤、軸類等關鍵零部件上，而高檔數控機床及數控係統是實現上述關鍵零部件高效加工的基礎。

目前國內航發製造企業所使用的中高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航發領域的製造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控係統在航發製造領域的應用示範，使國產數控機床和國產數控係統逐步替代進口成為發展趨勢。華中數控與秦川機床工具集團有限公司、航空發動機製造企業緊密合作，在此方麵做出了很好成績。

應用案例2：

華中數控與秦川機床合作生產的五軸車銑複合加工中心應用於航空發動機製造領域

一﹑機床特點介紹

秦川機床配套華中8型的VTMD160/5五軸車銑複合加工中心，數控係統采用HNC-848C型高檔數控係統。可在一次裝夾中完成各種金屬件及其合金件的加工，包括車削平麵、內外圓柱麵、台階，還具備多坐標聯動控製銑削、鏜削、鑽孔、攻絲等；特別適合於航空航天、船舶、機車車輛、汽車等行業加工需求。

機床主要特點：

五軸聯動，車銑複合加工；

車銑複合雙通道控製，能夠一次裝夾完成車銑多道工序的加工；

雙刀庫控製，車模式銑模式都能自動換刀；

大傳動比BC軸匹配大功率凱斯勒異步電主軸實現大扭矩切削；

大功率主軸和小功率主軸同步消隙，實現轉台高精度大扭矩控製；

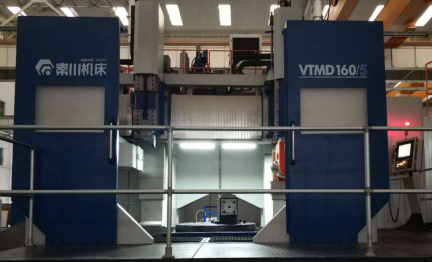

VTMD160/5五軸車銑複合加工中心

二、數控係統解決方案

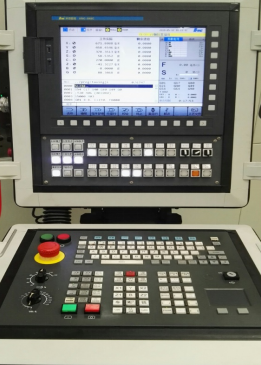

華中HNC-848C數控係統

1、數控係統主要功能：

VTMD160/5五軸車銑複合加工中心主要應用華中HNC-848C數控係統的五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、法向進退刀功能、工件測量和全閉環控製功能、雙通道雙刀庫控製等高檔控製功能。

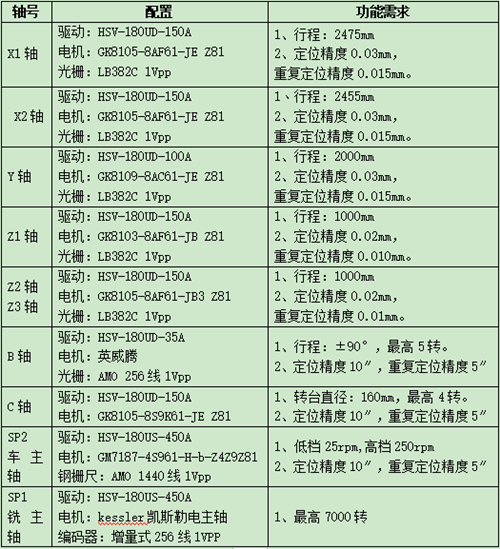

2、數控係統裝置、伺服驅動和電機配置清單：

三、應用效果

配套華中數控HNC-848C數控係統的VTMD160/5五軸車銑複合加工中心目前已在航發製造領域實現批量應用，用於精密殼體及複雜筒段結構件等複雜零件的加工，滿足了航發加工件的複合高效加工要求。

航發領域現場應用圖

航發領域現場應用圖
