挑戰自我：5 軸聯動並非總是最佳解決方案？
2019-6-4 來源： OPEN MIND 作者：Josef Koch 博士
OPEN MIND 正在慶祝成立 25 周年。hyperMILL CAD/CAM 套件是與 5 軸技術密切相關的成功典範，這項技術很大程度上是由 OPEN MIND 獨立開發而成。盡管 5 軸聯動加工處於領先地位，但 OPEN MIND 具有開創精神的 CAD/CAM 專家強調 5 軸聯動並非總是最佳解決方案。
像 OPEN MIND Technologies AG 這樣深入涉足 5 軸聯動加工開發的軟件公司少之又少。
25 年前，技術愛好者從創建 OPEN MIND 開始便開啟了一場革命：這就是 5 軸聯動加工軟件！OPEN MIND 是首家為工具和模具製造提供此項技術的 CAM/CAD 開發商，而且還在此領域擁有多項專利。25 年來，OPEN MIND 一直是全球技術領導者，也是獨立於機床和控製器編程的最受歡迎的解決方案提供商之一！創新的 hyperMILL® 加工方法已成為所有行業的基準。
hyperMILL MAXX Machining 高性能套件的精加工模塊可節省高達 90% 的時間
但開發工作尚未結束，使用現代刀具進行更高效加工的新機會不斷湧現。hyperMILL® MAXX Machining 高性能套件是繼5軸之後掀起的另一個革新，其包含鑽孔、粗加工和精加工三大模塊。兩年前，OPEN MIND 開發出創新的 5 軸策略，並且開發了錐形圓桶刀。這種高端刀具與 OPEN MIND 的創新加工策略相結合，表麵加工效率提高 90% 之多，質量也得到大幅提高。
沒有多餘的運動
hyperMILL 是完整的套件，包含範圍多種用於銑削和銑車的 2.5D 和 3D 加工策略。
hyperMILL 特別顯著的一個特點是用於 5 軸聯動加工的自動策略，可與渦輪、輪胎和彎管領域的特殊應用完美結合。與 5 軸聯動策略有關的編程基本上不會比 2.5D 或 3D 任務更複雜。定義所需的傾斜運動非常簡單，並提供支持以便在刀具路徑計算時盡早執行自動避碰。這就產生了極高的工序可靠性。

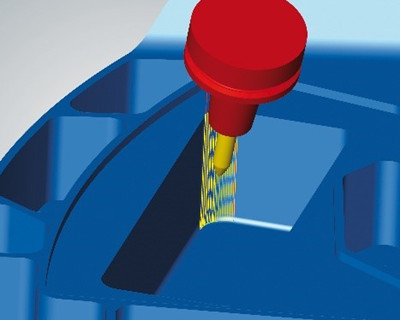

hyperMILL MAXX Machining – 使用高進給率在圓角區域執行刀具運動
這樣，就沒有必要完全依賴 5 軸聯動技術，因為係統可自動識別無法使用 3 軸加工的區域並將其從 3D 操作中排除。然後可使用“5 軸再加工”功能聯動再加工排除的加工區域，而不會有任何問題。這些功能專為工具和模具製造而設計，非常適合使用短夾刀具加工難達區域。另一個示例是“5 軸端麵銑削”。在加工中等曲度的較大曲麵時，端麵加工通過使用更大的路徑間距縮短了銑削時間。自動調整刀具傾斜角度可確保凹麵擁有較高的表麵質量。此策略有多個進給並可檢測毛坯，因此也非常適合 5 軸粗加工。
真正的聯動就是不動
所有軸聯動通常很有用，但並非始終可取。旋轉軸比線性軸更慢，可大幅增加 NC 程序的運行時間。因此，hyperMILL 支持使用這些策略自動固定刀具角度。這可完全自動執行，或者用戶可通過固定位置自行選擇區域。然後 hyperMILL 為這些可加工的區域計算刀具路徑，而無需旋轉軸運動。或者，也可固定其中一個旋轉軸（例如較慢的一個），另一個與線性軸聯動。這可輕鬆分離加工區域，同時避免重疊和間隙。憑借特殊程序，過渡區域的表麵外觀可得到改善。
hyperMILL 5 軸彎管程序包：用於可靠加工複雜幾何形狀的先進 5 軸技術
因為可達到的進給率是由最慢的軸決定，所以 5 軸聯動加工的成功不在於生成運動，而是盡可能消除運動並優化軸。
出色的 CAM 係統可充分挖掘機床和刀具所擁有的可能性。其目的不僅僅是提高進給率和材料去除率，還為了使加工對刀具和機床而言更容易，避免不必要的運動就是其中一個目標。
