台達CNC車床數控係統NC200係列在帶多工位刀塔盤絲車床上的應用
2018-7-13 來源：台達 作者：--
項目背景
某國內機床設備製造商生產先進的盤絲車床產品，可滿足國內市場對大型卡盤盤絲加工的高檔數控車床需求。該車床配置有多工位刀塔，帶有一個刀架，不僅能車削卡盤端麵盤絲螺紋及其他各種內外圓柱麵、圓錐麵、圓弧曲麵、公英製螺紋等，還可對金屬製品進行軸向、徑向的鑽、鉸、鏜孔、攻絲等加工，是理想的全功能車床。
台達為該型號機床提供全新的CNC車床數控係統NC200係列，采高性價比的嵌入式硬件設計，搭配台達專用伺服係列、主軸電機，及新一代通訊網絡DMCNET進行高速數據傳輸及控製，滿足高速、高精的機械切削加工目的。係統控製如圖1所示。

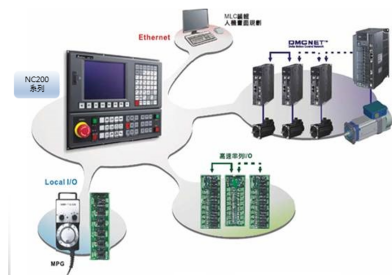

圖1 係統控製框圖
項目方案
該機床整機的剛度、動靜態剛度、主要部件的機械結構、防護、冷卻等均按現代優化思路設計，具備高剛性、高精度、優良的精度保持性和高生產效率等優點。其搭配的CNC車床數控係統NC200係列操作十分人性化，加上友善界麵設計，更容易上手。
NC200係列是台達針對車削加工的需求特點，推出的高性能數控係統，采用高性能的嵌入式硬件設計，搭配台達專用伺服、主軸電機以及新一代通訊網絡DMCNET進行高速數據傳輸及控製，可滿足高速、高精的金屬切削加工目的。
NC200係列主要亮點在於，完成車床加工任務的同時，也能完成多工位刀塔的輪換換刀工作，讓生產加工可以連續進行，提高機床加工效率。
在盤絲車床中，立式多工位電動刀塔采用蝸輪蝸杆轉動、三齒輪咬合螺杆鎖緊的工作原理，刀塔部分采用三相異步電機控製。根據係統要求， NC200係列接駁高速通訊運動控製網絡（台達數控專用型伺服驅動器ASDA-A2-NN和伺服電機），通過檢測刀架盤頂端的發信器，由高速串行IO控製電磁閥切換控製換向，並通過延時繼電器鎖緊結束。刀塔工作流程如圖2所示。

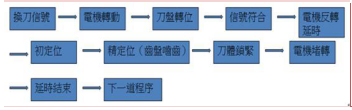

圖2 刀塔工作流程示意圖
項目總結
台達CNC車床數控係統NC200係列采用通訊網絡DMCNET控製協議，配線簡單，控製傳輸速度更快，達到客戶對設備功能要求。此外，多工位刀塔設計提升加工效率並擴大加工範圍，受到用戶的廣泛認可。該項目的成功充分說明台達CNC數控係統在機床控製領域的綜合實力。
