OPEN MIND 推出 hyperMILL® 2018.1 CAD/CAM 套件進一步擴展

2018-2-26 來源：OPEN MIND 科技（中國）作者：-

上海/中國，2018年2月26日， OPEN MIND 科技（中國）宣布全新的2018.1版 hyperMILL® 軟件套件將於 3 月正式發布。其新增重要功能包括：“軟重疊”混合增強、高進給率刀具 3D 優化粗加工以及“整體擬合”（CAM 導向的 CAD 功能）。新版本還擁有針對電極製造的工序優化功能。不僅如此，hyperMILL® VIRTUAL Machining 仿真解決方案為工業 4.0 應用樹立了新標杆。

OPEN MIND 優化了使用高進給率刀具加工時的 3D 粗加工功能。可從根據高進給率刀具幾何形狀測得的殘留高度計算出步距。使用極高側向進給時，特殊的刀具路徑運動將去除角落的殘料。智能切削劃分和優化的刀具路徑為剩餘的精加工提供更高的工序安全性。

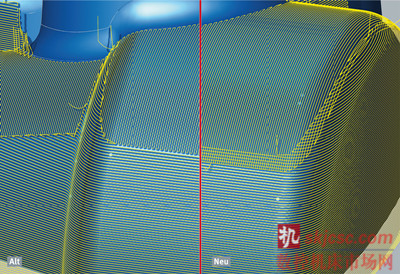

平滑過渡

在陡峭和平坦區域的過渡區域或剩餘加工區域的外延部分通常可以看到加工斑痕。hyperMILL®的全新“軟重疊”功能可極大降低這一影響。銑削刀具暫時抬升，將銑削路徑彼此混合。這可防止造成可見過渡並得到更高的表麵質量。

hyperCAD®-S：專為 CAM 用戶設計的 CAD

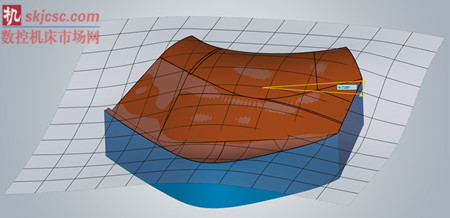

OPEN MIND 2018.1版CAM 套件版本的 CAD 模塊內含極為省時的解決方案：“整體擬合”。整體擬合可從一組多個曲麵創建單個UV曲麵。然後，許多 CAM 策略可遵循該曲麵塊的 ISO u-v 方向，極大提高這些 CAM 策略的應用。

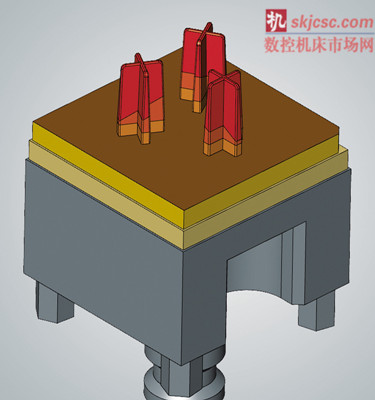

hyperCAD®-S Electrode 可自動執行電極構建和製造，以進行凹陷區域加工。用戶隻需從部件幾何形狀中要加工凹陷區域的麵上提取電極，不需要任何專門的專業知識。OPEN MIND 以“旋轉電極”等功能對此模塊進行了增強，便於在刀柄上將多個電極幾何形狀放置為圓形陣列並定義、不同的放電間隙。這可在銑削和電解期間節約用戶時間。在 CERTA 係統工單管理器中集成一個界麵對於確保電極工序連續性至關重要。

hyperMILL® VIRTUAL Machining

hyperMILL® VIRTUAL Machining 仿真方案可基於 NC 數據完美地虛擬呈現機床中的實際情況。根據工業 4.0 構建，機床控製和 hyperMILL® VIRTUAL Machining Center 之間有一條雙向通信鏈路，籍此將工序控製和優化提升到一個新的高度。

圖片資料：
