摘 要:數控轉塔衝床的控製係統運用的是 PC 與軟 PLC 結合,基於 TwinCAT 平台上完成人機界麵的操作,通過分析處理所輸入的信息,將 I/O 模塊反饋至 PLC 之中,以實現驅動各部件運作和信息交互的目的,並且在 Visual Studio.NET2008 中采用 C# 語言設計人機界麵。
關鍵詞:人機交互;TwinCAT;軟 PLC
1 、數控轉塔衝床的組成
基於 PC 的控製係統能夠大幅提升係統的信息儲存能力、靈活性和連接性,是一個集成化、多功能的開放式平台。為滿足現代化生產的需要,使係統的維護更加方便,結構更加緊湊,本係統采用的是軟 PLC 與 PC 的結合,研究對象是 ET-300 係列的數控轉塔衝床。該衝床包括以下幾個組成部分:
①數控係統。能夠完成自動加工的轉塔衝床其核心是數控係統,不但能控製機床各功能的部件,完成加工任務,對操作人員的操作命令進行接收,還能對轉塔衝床的加工環境和工作狀態進行實時的監控。
②伺服係統。轉塔衝床一個最主要的部件就是伺服係統,它能夠實現轉塔衝床各軸位置、速度的精確控製,對數控係統的運動命令加以接受,並直接驅動各軸運動。
③電氣係統。電氣係統主要涵蓋氣動部件、傳感器、電動機與數控係統以及氣動控製回路和各種被轉塔衝床所用到的傳感器。電氣係統的樞紐是電器櫃。
④機床床身。涵蓋外罩、底座等。
⑤傳動係統。涵蓋 c 軸傳動機構、t 軸傳動機構、y 軸傳動機構、x軸傳動機構和主軸傳動機構。
⑥輔助部件。為實現一些特殊的功能還需要工件夾鉗、定位裝置等輔助部件。
2 、設計數控係統和人機界麵
控製係統有軟件和硬件兩部分。控製係統的硬件部分主要包括端子係統、伺服係統、總線係統和 IPC 等,其驅動伺服電動機來實現相應動作的完成是通過控製伺服驅動器來實現的,這需要實現 IPC同端子係統和伺服係統的通信,EtherCAT 總線與工控機連接,並運用以太網現場 EtherCAT 總線技術。端子係統能夠實現信息的傳輸和反饋,它連接執行開關和外部傳感器等。工控機選用 EK1110 的EtherCAT 總線耦合器,配備 PC 控製麵板,所采用的 C6150 由BECKHOFF 提供。這種數控轉塔衝床需配備 4 個伺服驅動器。輸入、輸出的端子模塊由 EL1008-8 通道數字量來完成,並通過連接外部的執行器和傳感器確定其具體的個數。控製係統的硬件組成結構如圖 1 所示。

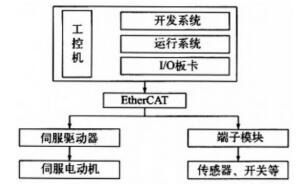

圖 1 控製係統硬件組成圖
能夠完成控製係統功能的核心部分就是控製係統的軟件部分,這涵蓋操作係統、上位機程序、組態軟件、軟 PLC、TwinCAT 平台以及人機界麵程序。軟件部分的基礎就是 TwinCAT,這是組態軟件和軟PLC 的運行平台。在 TwinCAT 平台上有上位機程序,以負責完成TwinCAT 控製係統的交互與通信和用戶操作命令的實現。為符合用戶的需求,滿足簡便友好的特點,將 Windonws XP 操作係統應用於IPC 上。
人機界麵是一種為用戶與係統之間提供信息交互服務的媒介,它被廣泛地應用工業控製當中。在 Visual Studio.NET2008 中采用 C#的編程語言來設計人機界麵,並且盡量采用 Windows 界麵的兼容標準特征以滿足標準 Windows 係統被絕大多數用戶所熟悉的要求。
3 、在 TwinCAT 平台上實現軟 PLC 係統的技術與結構
3.1 軟 PLC 係統結構
基於 PC 的軟 PLC 要想實現傳統 PLC 的編程、存儲、控製和計算功能就要通過軟件方法,經過現場總線和 I/O 模塊等物理設備來有效實現信號的輸出以及數據的采集,它對自動化的工廠體係結構進行簡化,能把各種特定的應用、人機界麵、通信和控製全部合為一體,並在同一個硬件平台上加以運用。這兩者都在同一個 IPC 內,其中運行係統負責應用程序的執行和整個係統的管理,開放係統則被應用於應用程序 PLC 的開發,兩個係統之間的通信通過 DLL 文件實現。
3.2 軟 PLC 的技術實現
本係統通過 BECKHOFF 所提供專用的軟件 TwinCAT 來實現軟PLC,可編程控製器為 PC,IEC61131-3 標準被應用於其相應的編程工具,能夠連接所有的使用微軟開放式標準程序、帶用戶接口的數據通訊、用於 I/O 信號的 PC 卡和公共現場總線。倘若要求控製器要有較高的控製性和可靠性,提升實時監控的性能,就要選擇插槽式的 PLC。由於這種 PLC 有獨立地操作係統,故有準確的重新啟動和可靠的數據存儲功能。本係統采用的是 TwinCAT PLC,即軟件式的PLC。
3.3 使用 TwinCAT PLC
軟 PLC 指的是 TwinCAT PLC,能讓 4 個虛擬“PLC CPU”在一個PC 機上運行,同時運行 4 個用戶任務。TwinCAT PLC 可以周期性地循環工作,並能完成輸出刷新、程序執行和輸入采樣。TwinCAT PLC可以選擇性地讀取輸入數據和狀態。其原理在於能把 TwinCAT PLC的輸入點視為一個串點序列,某個串點或每個串點均有相應的判斷條件,若條件不滿足,就要把對應的輸入端點跳開。
4 、結語
數控轉塔衝床的控製係統是在基於 PC 的基礎上把軟 PLC 同PC 進行完美結合,其人機界麵與機床的交互通過內置軟 PLC 實現。其能對工業自動化的控製結構大大地加以簡化,有利於不斷地推進我國在控製係統的研究領域的事業的發展。
