基於ＰＬＣ 對車床ＣＡ６１４０ 的電氣控製線路改造方法的探討
2016-12-19 來源：新疆阿克蘇地區高級技工學校 作者：迪力拜爾·胡達拜地
摘要：車床是一種應用極為廣泛的金屬切削車床，目前采用傳統的繼電器控製的普通車床在中小型企業仍大量使用，能夠車削外圓、內圓、端麵、螺紋、切斷及割槽等，它采用繼電器接觸器電路來實現電氣控製係統。但由於大量的使用了繼電器與接觸器，再加上繼電器係統接線複雜，經常造成接觸不良，而且原件老化快，設備故障頻繁，不便於維修，故障診斷與排除困難，影響到實際的生產運用。因此當務之急就是對ＣＡ６１４０ 車床進行技術改造，以提高企業的設備利用率，提高產品的質量和產量。本文結合了ＰＬＣ 的性能，在介紹ＣＡ６１４０ 車床基本結構的基礎上，深入分析了該車床的工作原理，論述了三菱ＦＸ －４８ＭＲ 在ＣＡ６１４０ 的控製運用。
關鍵詞：ＣＡ６１４０ 車床；ＰＬＣ；改造
1.概述１．１ 車床ＣＡ６１４０ 接觸器控製和三菱ＦＸ２Ｎ４８ －ＭＲ 控製分析
目前采用傳統的繼電器控製的普通車床存在一下問題：
①觸點易被電弧燒壞而導致接觸不良；
②機械方式實現的觸點控製反映速度慢；
③繼電器的控製被固定在線路中，功能單一、靈活性差。
可編程控製器（ＰＬＣ）應用於機床電氣控製電路，有如下的特點：
①通用性、適應性強；
②完善的故障自診斷能力且維修方便；
③可靠性高及柔性強。
當前，小型ＰＬＣ 的價格亦很便宜，因此在普通車床的控製電路改造中發揮了及其重要的作用。１．２ ＣＡ６１４０ 型車床電氣控製線路工作原理分析
（１）ＣＡ６１４０ 型車床的主電路：電源由鑰匙開關ＳＢ 控製，低壓斷路器ＱＦ 作為機床的電源總開關，將ＳＢ 向右旋轉，然後扳動斷路器ＱＦ，使其觸點閉合將三相電源引入。主電路中共有三台電動機：Ｍ１ 為主軸電動機，帶動主軸旋轉和刀架的進給運動；Ｍ２ 為冷卻泵電動機，用以輸送冷卻液；Ｍ３ 為刀架快速移動電動機，用以拖動刀架快速移動。
（２）ＣＡ６１４０ 型車床的控製電路：通過控製變壓器ＴＣ 輸出１１０Ｖ 交流電壓供電，由熔斷器ＦＵ２ 作短路保護。在正常工作時，行程開關ＳＱ１ 的常開觸頭閉合。當打開床頭皮帶罩後，ＳＱ１ 的常開觸頭斷開，切斷控製電路電源，使三台電動機都不能得電工作，以確保人身安全。鑰匙開關ＳＢ 和行程開關ＳＱ２ 的常閉觸點在車床正常工作時是斷開的，ＱＦ 的線圈不得電，斷路器ＱＦ 能合閘。當打開配電壁龕門時，ＳＱ２ 閉合，ＱＦ 線圈得電，斷路器ＱＦ 自動跳閘，切斷車床的電源。
１）主軸電動機Ｍ１ 的控製：主軸電動機Ｍ１ 的啟動和停止，是由啟動按鈕ＳＢ２ 和停止按鈕ＳＢ１ 控製接觸器ＫＭ線圈的通電和斷電來實現的。如果主軸電動機Ｍ１ 在運行過程中出現過載，熱繼電器ＫＨ１ 動作，其常閉觸點斷開，接觸器ＫＭ線圈斷電，其主觸頭分斷將Ｍ１ 電源切除，防止電動機Ｍ１ 因過載而發熱燒毀。２）冷卻泵電動機Ｍ２ 的控製：冷卻泵電動機Ｍ２ 的運行由繼電器ＫＡ１ 控製。ＫＭ的常開輔助觸頭實現主軸電動機Ｍ１ 和冷卻泵電動機Ｍ２ 的順序控製，保證隻有主軸電動機Ｍ１ 啟動後冷卻泵電動機Ｍ２ 才能啟動運行，提供冷卻液。３）刀架快速移動電動機Ｍ３ 的控製：刀架快速移動電動機Ｍ３ 的啟動是由安裝在進給操作手柄頂端的按鈕ＳＢ３ 控製的，它與中間繼電器ＫＡ２ 組成點動控製環節。將操作手柄扳到所需移動的方向，按下ＳＢ３，ＫＡ２ 得電吸合，電動機Ｍ３ 啟動運轉，刀架沿製定的方向快速移動；鬆開ＳＢ３，電動機Ｍ３ 停止運行，刀架停止快速移動。
（３）ＣＡ６１４０ 型車床信號與照明電路：以上圖中最右方的信號燈和照明燈區域表示的是ＣＡ６１４０ 型車床的信號與照明電路。其中，ＨＬ 為電源指示燈，ＥＬ 為車床的低壓照明燈。車床的電源開關ＱＦ 閉合以後，電源指示燈ＨＬ 就一直保持亮的狀態。照明燈ＥＬ 由開關ＳＡ 控製，ＳＡ 閉合照明燈亮，ＳＡ 打開則照明燈滅。控製變壓器ＴＣ 的二次側輸出２４Ｖ 和６Ｖ 電壓，分別作為車床低壓照明和信號燈的電源。熔斷器ＦＵ４ 和ＦＵ３ 用來做短路保護。２．ＰＬＣ 程序和外部接線設計２．１ 分配Ｉ／Ｏ 點。在係統改造過程中，由於主令電器及被控電器元件相對較多。為了方便係統線路裝配及控製程序設計，

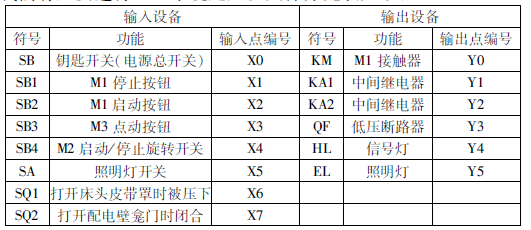

我們有必要進行Ｉ／Ｏ 係統定義。具體分配表如下：

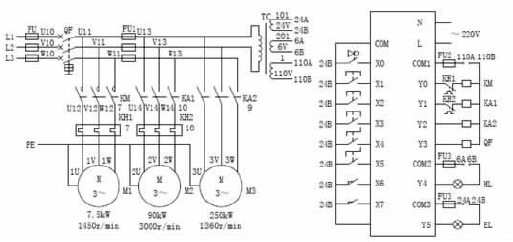

２.２ＰＬＣ 外部接線設計。
ＰＬＣ 的控製電路的主電路，ＰＬＣ的Ｉ／Ｏ 接線如下圖所示，圖中輸入信號使用ＰＬＣ 提供的內部直流電源２４Ｖ（ＤＣ）；負載使用的外部電源為交流１１０Ｖ（ＡＣ）；電源指示燈和照明燈使用６Ｖ 和２４Ｖ （ＡＣ），使用ＰＬＣ 的電源為交流２２０Ｖ（ＡＣ）。
２．３ 梯形圖設計。
通過上述ＰＬＣ 控製過程的分析，我麽可以繪製出ＰＬＣ 程序設計的梯形圖：
３.小結
利用三菱ＦＸ２Ｎ －４８ＭＲ 對ＣＡ６１４０ 車床進行改造，改造後車床的功耗變低，外部接線構造簡單清晰，維修簡單，因為ＰＬＣ 運行速度快，靈敏度高，所以工作效率很快。輸入電壓低，所以安全性也大大提高，經過改造既不花高昂的費用買新車床，也不用擔心可靠性差的問題。
