研華科技，2016年7月-伴隨新一輪的產業變革及“中國製造2025”的提出，各大生產廠商逐步邁開了智能製造的步伐。設備互連作為智能製造的第一步，成為客戶關注的重點。研華物聯網無線I/O模塊集數據采集、預先處理、直接上傳等特色於一身，可協助客戶快速采集設備數據，並整合到客戶數據庫或平台中，以更高的性能及產品優勢幫助終端用戶提高生產效率。

       項目簡介

       工業4.0與物聯網的風潮，讓製造業正努力地從自動化生產邁向智能化製造，雖然要落實「智慧工廠」無法一蹴而就，但底層設備資料的收集卻絕對是實踐目標的第一步。然而，對於已搭建的工廠而言，其設施布置則根據廠商在建廠之初產能規劃與生產流程所精心設計，因此對於現有工廠的導入設備連網與數據采集方案時，製造商最擔心的莫過於如何在不影響現有生產運作情況下，於有限的安裝空間內妥善且快速地布建前端數據收集之應用。

       南京廠區的現場環境較為複雜，既不便於長時間施工架設網絡纜線，也無法騰出太多的空間容納額外裝置。因此，新方案必須利用工廠原有的無線網絡係統將采集的現場訊號傳送至管理中心，所提供的無線裝置必須為輕巧精簡、易於安裝的產品以避免占用過多空間。此外，由於生產線輸送帶每3～5秒就有一件在製品通過，因此要求負責收集數據的無線模塊須有足夠的速度來采集信號（精確度要達到0.1秒）。在軟件方麵，該麵板廠則不想花費過多的人力自行開發係統，希望采購軟件為可直接使用，並能與工廠管理軟件整合的遠程監控軟件。

       係統概述

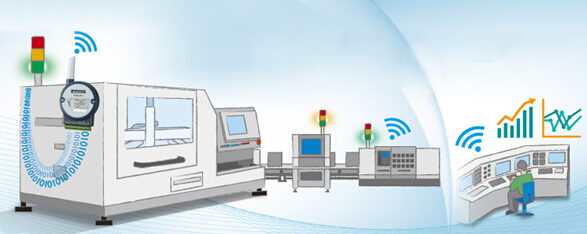

       研華以物聯網無線I/O模塊WISE-4050搭配圖控軟件WebAccess整合，構建出架構簡潔的產線監測解決方案。具有多通道數字輸入/輸出功能的WISE-4050負責在生產現場連接三色燈及計數和計時傳感器，並將采集到的數據以無線傳輸方式上傳至係統；而中控室的HMI/SCADA軟件WebAccess則會將傳來的前端信息以實時、動態的圖像顯示於計算機屏幕，讓管理者無需到現場即可監控產線設備狀況，完整記錄的數據與定期產生的報表還可協助用戶進行設備使用率分析。

       整套新方案中，WISE-4050扮演了一款功能豐富的無線模塊角色，其附有RTC時間戳的記錄功能可精確地處理逾10,000筆的取樣數據；內置閃存可在斷網時儲存臨時數據，待網絡恢複正常後再繼續上傳，因此無需擔心數據丟失；計數器功能則對產線中的在製品進行數量統計，用戶亦可利用軟件開發計算時間差，由此獲得產線製造效率；此外，其支持多種通訊協議（包括Modbus/TCP、TCP/IP、UDP、DHCP、HTTP等）與RESTful Web API標準接口使該模塊所采集的數據輕鬆快捷的提供給其他軟件或係統使用；緊湊型（80 x 148 x 25 mm）設計既節省空間使其無需網線即可傳送數據，其所提供的導軌、壁掛等多種安裝方式亦讓擁擠與複雜的工廠環境均可靈活安裝。

       基於瀏覽器架構的WebAccess可支持PC電腦與各種移動裝置，用戶可不受時間與地點限製進行遠程監控。而根據該麵板工廠的廠房規模，研華提供了600點專業版本WebAccess使用戶能有足夠的訪問權限瀏覽生產線監測係統。此外，針對客戶端的特殊需求，研華還提供了客製化軟件服務，讓此套解決方案更符合該麵板廠商廠區的需求。

       專案導入

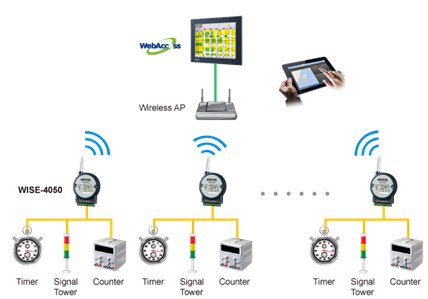

       係統架構圖





                                       生產線監測係統架構圖

       結論

       研華全新WISE-4000係列產品是一款集數據采集、預先處理、直接上傳等特色於一身的無線模塊，旗下多款產品能為需要快速布建智能工廠應用的用戶以精簡的硬件配置將采集來的底層信息利用無線通信功能直接上傳至雲端平台或管理係統。以本項目為例，透過多功能的WISE-4050與WebAccess的軟硬整合，研華遠程監控解決方案在支持多種標準接口下，既可向下鏈接各種裝置與傳感器，亦能向上整合廠商現有的製造管理係統，同時還可確保已收集數據的正確性並提供多樣化統計報表。研華完整的解決方案不僅讓麵板廠商在極短的時間內以最經濟的投資成本與最便捷的部署方式導入生產線監測係統，未來該公司也將持續采用研華其他可實踐物聯網應用的相關產品以提升各地工廠的生產效率。
