大聯大世平集團推出基於NXP產品的工業BMU方案

2024-9-3 來源：- 作者：-

2024年9月3日，致力於亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基於恩智浦（NXP）LPC5516 MCU和MC33665芯片的工業BMU方案。

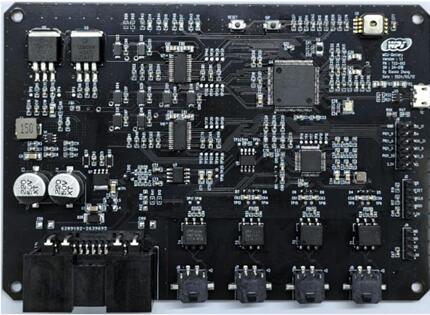

圖示1-大聯大世平基於NXP產品的工業BMU方案的展示板圖

隨著工業儲能市場迅速崛起，BMU（電池管理單元）技術也迎來新的發展機遇。作為BMS（電池管理係統）的組成部分，BMU主要負責數據處理判斷和信息交互。其接收、分析和處理電芯監測單元的數據，如電壓值、溫度值等，為電池管理提供決策依據。同時，BMU還扮演著通信樞紐的角色，負責與控製係統、充電係統等多個模塊進行信息交互，確保電池管理的智能化和高效性。

為加快BMU技術的創新與應用，大聯大世平基於NXP LPC5516 MCU和MC33665芯片推出工業BMU方案，該方案能夠實現對電池狀態的實時監測，大幅提升儲能係統的整體性能和安全性。

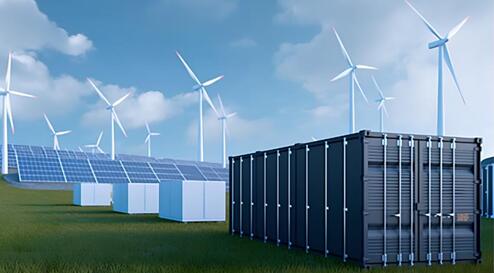

圖示2-大聯大世平基於NXP產品的工業BMU方案的場景應用圖

LPC5516是一款基於Arm Cortex-M33內核的通用型MCU，具有多達256KB的片上Flash和96KB的SRAM，運行頻率可達150MHz。不僅如此，LPC5516還擁有豐富的串行接口、數字/模擬外設，可為設計提供更多靈活性。

MC33665是一款通用電池管理通信網關和變壓器物理層（TPL）收發器。該設備通過標準通信協議轉發來自不同TPL（NXP的隔離菊花鏈協議）端口的信息。標準通信協議可確保與市場上可用的微控製器兼容。此器件提供四個隔離的TPL菊花鏈端口，用於與菊花鏈中的其他隔離BMS設備進行通信。每個菊花鏈端口支持電容和電感隔離通信，確保與NXP電池管理設備的互操作性。在安全性方麵，MC33665支持符合ASIL D標準的通信協議，並且符合AEC-Q100 1級標準。

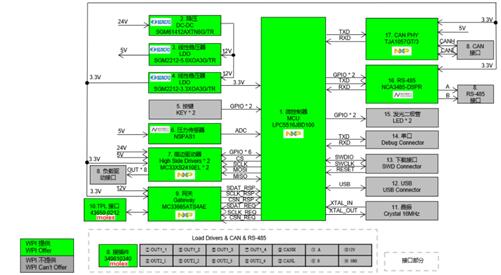

圖示3-大聯大世平基於NXP產品的工業BMU方案的方塊圖

同時，方案還搭載NXP旗下CAN收發器TJA1057GT/3、高邊驅動器MC33XS2410EL、納芯微旗下RS485收發器NCA3485-DSPR、壓力傳感器NSPAS1以及Molex旗下43650-0212 TPL接口和349610340連接器等器件，可以提供板間通信、高邊驅動能力和壓力檢測功能。另外，在供電方麵，方案采用聖邦微旗下SGM61412AXTN6G/TR、SGM2212-5.0XOA3G/TR、GM2212-3.3XOA3G/TR產品，能夠進一步提升係統的穩定性。

核心技術優勢：

 BMU可從其他子係統（CMU & BJB）收集數據，製定決策以確保BMS安全；

 具有RS-485、CAN通信、壓力檢測及高邊驅動能力；

 具有四個隔離TPL菊花鏈端口，每個端口支持電容和變壓器隔離，確保與NXP模擬前端芯片AFE和BJB芯片（如MC33771C、MC33772C和MC33775A）的互操作性；

 支持TPL2、TPL3菊花鏈通信協議；

 使用TPL2時每條隔離菊花鏈可搭載最多63個節點，使用TPL3可搭載最多62個節點，通信速率可達2Mbit/s。

方案規格：

 支持輸出8路負載驅動信號；

 支持電池壓力檢測；

 支持通過1路RS-485通信；

 支持通過1路CAN通信；

 支持通過網關進行菊花鏈通信，提供4個TPL端口；
