大聯大世平集團推出基於易衝半導體產品的磁吸無線快充方案

2024-5-7 來源：大聯大世平作者：-

2024年5月7日，致力於亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基於易衝半導體（ConvenientPower）CPS8200芯片的磁吸無線快充方案。

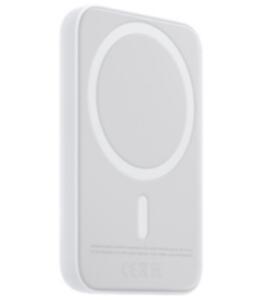

圖示1-大聯大世平基於易衝半導體產品的磁吸無線快充方案的展示板圖

隨著智能手機、平板電腦等移動設備的普及，用戶對擁有更快充電速度和更具便捷性的無線充電需求日益提升。2023年，WPC無線充電聯盟正式發布Qi2協議，新協議中加入MPP磁功率分布圖（Magnetic Power Profile），可為下一代無線充電技術創新提供有力支撐。基於Qi2協議，大聯大世平推出基於易衝半導體CPS8200芯片的磁吸無線快充方案。

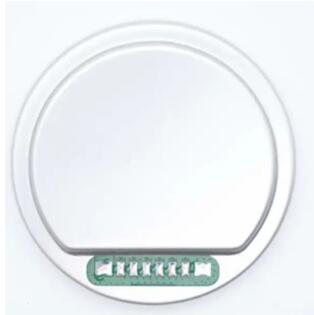

圖示2-大聯大世平基於易衝半導體產品的磁吸無線快充方案的場景應用圖

CPS8200是一款高集成度高效率的無線充電發射芯片，其搭載32位處理器，內置64KB MTP、32KB ROM和16KB SRAM，其中MTP支持讀寫保護，並可通過CC引腳和DP/DN數據線編程。不僅如此，該芯片支持QC2.0/QC3.0/PD3.1/SCP/AFC快充，內部集成三對半橋驅動器，支持升壓或降壓轉換和定頻調壓充電，隻需搭配對應的MOS管即可實現完整的Qi2無線充電器成品。

除此之外，針對更廣泛的Qi2市場需求，CPS8200集成了DC/DC控製器，這意味著相比業內通用方案，其能有效的降低外圍成本。並且CPS8200集成擁有豐富的參考設計，可以完美的滿足不同的客製化要求。

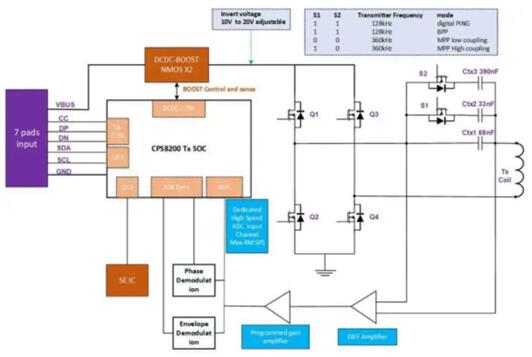

圖示3-大聯大世平基於易衝半導體產品的磁吸無線快充方案的方塊圖

此方案具有高能效、高磁吸、高安全、高兼容性的特點，可滿足蘋果手機用戶的無線充電需求。在磁吸充電器設計之外，基於CPS8200芯片的移動電源解決方案也已經通過Qi2認證的所有預掃，能夠助力客戶完成輕薄和定製化ID的設計。

作為一家高速發展的模擬及混合信號芯片設計公司，易衝半導體正快速布局從220V電源到電池的全鏈路產品，這些產品可應用於智能手機/穿戴、個人電腦、智能家居、車載電子等產業。未來，大聯大將攜手易衝半導體開發推出更多高效、穩定且安全的無線充電解決方案，滿足消費者對便捷充電的需求。

核心技術優勢：

 高整合度：內置處理器、整流器、LDO、ADC、MTP、ROM、SRAM、I2C、UART等接口；

 支持Qi2標準：最大充電功率60W；

 支持20W無線充電發射功能；

 支持Qi2標準：最大充電功率15W；

 支持QC2.0/QC3.0/PD3.1/SCP/AFC快充；

 支持升降壓轉換、定頻調壓充電；

 支持24V供電電壓、45V功率級；

 具備極低的待機功耗。

方案規格：

 內置高效同步全橋/半橋整流器；

 內置低壓差穩壓器；
